详解钢结构基材,角钢、槽钢、工字钢、方管的基本设计应用

文章来源:http://www.dhgcn.com 发布时间:2022-02-13 13:37:01 浏览次数:26

本课知识点讲解指导:

在室内设计中,最常用的钢材主要有以下类型:

型钢主要分为角钢、工字钢、槽钢、方管

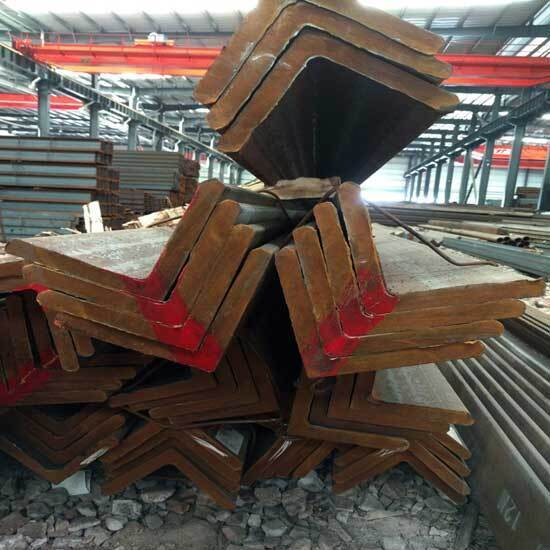

角 钢

角钢是两侧垂直成角形的长钢,可分为等角钢和不等角钢。角钢可根据不同的结构需要形成各种不同的应力构件 ,也可作为构件之间的连接件。

角钢是两侧垂直成角形的长钢

角钢又称角钢、角码,承载能力小于其他三种常见型钢,价格便宜,在室内需要钢结构连接的地方大规模使用,通常用作钢与地板的连接。

角钢连接件

槽钢是一种截面为凹槽形的长钢槽钢,主要用于建筑结构、幕墙工程等。

槽钢具有良好的承重性能。适用于自重较大的材料和构件的基层钢架,如干挂石材、卫生间隔墙等,其功能与方管相似,通常配合使用。

工 字 钢

工字钢又称钢梁(Universal Beam),它是一种截面为工字形状的长钢。工字钢分为普通工字钢和轻工字钢。生产规格为10-60号,即相应高度为10 cm—60 cm。轻工字钢翼缘窄,腹板薄,重量轻,高度相同。宽翼缘工字钢又称H型钢”。

工字钢又称钢梁

工字钢的稳定性和承重等级最大,价格比其他价格贵。因此,一般在承重等级强的情况下使用,如增加钢结构地板、钢结构楼梯主体等。

工字钢增加钢结构地板

方 管

顾名思义,方管是一种方形管型,许多材料可以形成方管。方管分为结构方管、装饰方管、建筑方管等。

方管是一种方形管型

方管常用规格有:20*40,40*40,40*60,60*60,80*80

壁厚常用:3mm、5mm,每根钢的标准长度为6000mm。

方管墙结构基层

方管骨架适用于室内结构的基层,其稳定性和施工方便性优于角钢,但刚度小于槽钢。

注:在深化基层骨架时,应考虑对象钢架规格的尺寸。方管的尺寸随室内层高而自适应。

例如,以墙面干挂基层为例:层高<2400mm建议采用20*40*3,层高2400-3000mm建议采用40*40*3,层高3000-6000mm建议采用60*60*3,层高6000-8000mm建议采用80*80*3,层高>8000mm建议采用100*100规格最安全,相关结构专业人员应核算。
