衬塑管道国家标准/a的今日更新是一个不断发展的过程，它反映了人们对生活品质的不断追求。今天，我将和大家探讨关于衬塑管道国家标准/a的今日更新，让我们一起感受它带来的高品质生活。

文章目录列表:

1.有谁用过阻氧型铝合金衬pert管，它是什么管？
2.供热管道连接方式及其应用
3.衬胶管道施工步骤及规范详解
4.?管道安装都有哪些规定

衬塑管道国家标准/a_衬塑管道国家标准

有谁用过阻氧型铝合金衬pert管，它是什么管？

? 有谁用过阻氧型铝合金衬pert管，它是什么管？

?有个工地用过阻氧型铝合金衬PERT管（即铝合金衬塑PERT复合管），价格老贵.是设计院设计的，质量很不错，就是施工麻烦了点.以下从三个方面来阐述阻氧型铝合金衬pert管：

图一、阻氧型铝合金衬PERT管结构图

一、阻氧型铝合金衬PERT管定义：

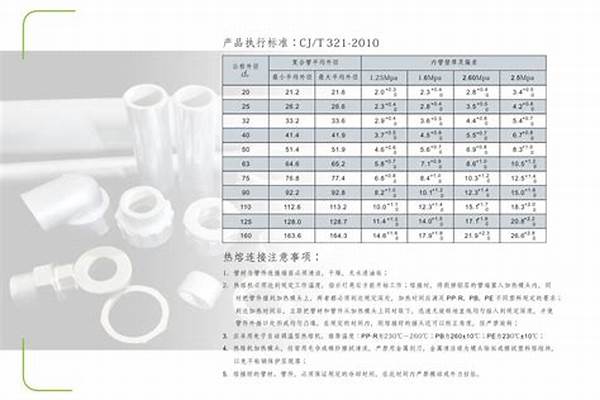

外层管为铝合金管，内层管为热塑性塑料管PERT，经预物理应力复合而成的二层结构管材。工作压力不大于2.5MPa、公称直径不大于dn160的户内（建筑体的室内、室外）给水输送用铝合金衬塑管材及管件。阻氧型铝合金衬PERT管总体使用（设计）系数C≥1.5.阻氧型铝合金衬PERT管外层铝合金管为6063牌号变型铝，无缝挤压成型（铝合金管内外经经阳极氧化工艺处理表面镀层达10um以上参看CJ/T321-2010)；铝合金衬塑复合管中的“塑”主要是以食品级塑料高分子树脂管道料生产的塑料PERT管等级为S4级。

图二、阻氧型铝合金衬PERT管施工

二、阻氧型铝合金衬PERT管结构：

从“阻氧型铝合金衬塑PERT管”字面上看主次分明，铝合金管为主，“塑”料管为辅，由此形成“轻质刚性”为主要特点的新型管种- 铝合金衬塑复合管具备塑料管的卫生耐蚀、导热系数小，输送性能好的优点；同时，由于外部包裹铝合金防护层，克服了塑料管表面硬度低、刚性差、线膨胀系数大、耐紫外线照射能力差、易老化的缺点使铝合金衬PERT管嫁接了铝合金金属管性能、硬度高、强度好、耐冲击、外观高档华丽等优点。

图三、阻氧型铝合金衬塑PERT管剥皮

三、阻氧型铝合金衬PERT管特点 ?

口径用“dn”标注，管材规格为dn20-160.阻氧型铝合金衬PERT管中的“衬”就是生产工艺的主要特点，经预应力工艺将无缝铝合金管和塑料管有机地结合起来，其层间结合强度达到最优。阻氧型铝合金衬PERT管二大特点：

图四、阻氧型铝合金衬PERT化工管道

1、健康环保

阻氧型铝合金衬PERT管?抗紫外线阻氧、不透光性能强、无毒抑菌、食品级涉水原材料健康环保，不结垢介质流体输送流畅沿程摩擦阻力系数小仅为0.007

2、轻质钢性结构安全

??阻氧型铝合金衬PERT管?轻质刚性管道、独特的承插配件连接获国家实用新型专利

耐腐蚀性能强、阻氧抗老化，内衬S4的热塑性塑料管保障管道系统介质输送达PN2.5MPa的公称压力下正常使用免维护运行保障50年

供热管道连接方式及其应用

GB/T23241-2009里面涉及PVC-U管材的内容基本上是引用GB/T 10002.1-2006《给水用硬聚氯乙烯（PVC-U）管材》，GB/T 10002.1最小公称压力为0.63MPa，而GB/T 13664最大公称压力为0.4MPa，前者主要是针对生活饮用水管，后者主要是灌溉用管。

二者表现在尺寸方面的要求就明显不一样，以dn110为例，GB/T 10002.1最小公称壁厚为2.7mm，最大为10.0mm，GB/T 13664最小公称壁厚为1.8mm，最大为2.7mm。

扩展资料：

PVC可分为软PVC和硬PVC。其中硬PVC大约占市场的2/3，软PVC占1/3。软PVC一般用于地板、天花板以及皮革的表层，但由于软PVC中含有增塑剂（这也是软PVC与硬PVC的区别），物理性能较差（如上水管需要承受一定水压，软质PVC就不适合使用）。

所以其使用范围受到了局限。硬PVC不含增塑剂，因此易成型，物理性能佳，因此具有很大的开发应用价值。聚氯乙烯材料生产过程中，势必添加几种助剂，如稳定剂，增塑剂等等，倘若全部采用环保助剂，那PVC管材亦是无毒无味环保的制品。

百度百科-PVC管

衬胶管道施工步骤及规范详解

提到供热管道相信大家都不是很了解，但是提到热水器、暖气这些东西，大家应该都不陌生。随着经济的快速发展，人们的生活也越来越好，人们对精神生活的追求也越来越高，社会都是朝着把人变懒的方向发展，而热水器的存在就是给人们的生活带来方便和新的生活体验的，它的存在极大的满足了人们对精神生活的追求。而它的存在必不可少的零件就是供热管道，下面小编就为大家讲讲供热管道的连接方式。?

供热管道的连接方式主要有：

一、管道丝扣连接(镀锌钢管，衬塑镀锌钢管)

1.断管：根据现场测绘草图，在选好的管材上画线，按线断管。

2.套丝：将断好的管材，按管径尺寸分次套制丝扣。

3.配装管件：根据现场测绘草图将已套好丝扣的管材，配装管件。

4.管段调直：将已装好管件的管段，在安装前进行调直。

　　二、法兰连接

1.凡管段与管段采用法兰盘联接或管段与法兰阀门连接者，必须按照设计要求和工作压力选用标准法兰盘。

2.法兰盘的?联接螺栓直径、长度应符合规范要求，紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为2-3扣，不宜大于螺栓直径的二分之一。

3.法兰盘连接衬垫，一般给水(冷水)采用厚度为3mm的橡胶垫，供热、蒸汽、生活热水管道应采用厚度为3mm的石棉橡胶垫。垫片要与管径同心，不得放偏。

　　三、管道焊接

1.根据设计要求，工作压力在0.1MPa以上的蒸汽管道、一般管径在32mm以上的采暖管道以及高层建筑消防管道可采用电、气焊连接。

2.管道焊接时应有防风、防雨雪措施，焊区环境温度低于-20℃，焊口应预热，预热温度为100-200℃，预热长度为200-250mm。

3.一般管道焊接为对口形式及组对。

4.焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以下可点焊三点，管径在150mm以上以点焊四点为宜。

5.管材壁厚在5mm以上者应对管端焊口部位铲坡口，如用气焊加工管道坡口，必须除去坡口表面的氧化皮，并将影响焊接质量的凹凸不平处打磨平。

6.管材与法兰盘焊接，应先将管材插入法兰盘内，先点焊2-3点再用角尺找正找平后方可焊接，法兰盘应两面焊接，其内侧韩缝不得凸出法兰盘密封面。

好了，以上就是小编为大家带来的供热管道的连接方式，其实供热管道的主要作用就是将产生的热能通过蒸汽、热水等介质传输到室内需要供热的设备中，以满足人们对热能的需求。小编不得不说这一发明真是给人们的生活和工作带来的满足，它不仅方便还很快捷，在您需要的时候它就会给您带来您想要的结果。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免费领取哦~

?管道安装都有哪些规定

衬胶管道，在生活中可是不容易见到的，这是一种特殊的管道骨架，外表以比较硬的材质所制成，例如说钢铁，如此坚硬的材质必定可以承担一些非常尖锐以及、沉重的东西。衬胶管道非常的耐磨损，即便是一些化学硫酸以及高温熨烫，都不会伤害到这种衬胶管道，毕竟它的里衬还有一种橡胶作为材料。那么，你知道衬胶管道施工步骤是怎样的吗？衬胶管道一般为现场制作、预先安装、外委衬胶、成品管二次安装。下面就让我来为大家详细介绍下衬胶管道施工的相关知识。

衬胶管道运用原理

运用橡胶的“以柔克刚”，解决主要以耐磨性能为主的管道衬里，以橡胶的耐腐蚀性和耐高温性很高的对输送管路起到保护作用。

衬胶管道使用优势

1. 结构优良

管材的增强骨架钢管与橡胶层使用高性能的粘合剂复合为一个整体，克服了钢管耐压不耐磨, 塑胶、橡胶耐磨不耐压以及玻璃钢脆抗冲击性能差等缺点，

同时具备钢管和耐磨橡胶的共同优点，综合性价比卓越。

2. 强度高, 抗冲击性高

橡胶弹性体的密度低，重量轻，具有较好的吸振性能和优异的耐机械冲击性能，高强度, 刚性好, 不产生蠕变，抗冲击，抗震, 抗水锤性能强，便于运输, 安装和维护。

3. 温度适应范围广

脱硫衬胶管道可以在-50°C～+150°C的范围内长期使用，衬胶层不会因温度变化而与钢架脱开。

4.节能

润滑性好，运行阻力损失小，节省运行费用。管材的增强骨架钢管与橡胶层使用高性能的粘合剂复合为一个整体，克服了钢管耐压不耐磨, 塑胶、橡胶耐磨不耐压以及玻璃钢脆抗冲击性能差等缺点，同时具备钢管和耐磨橡胶的共同优点，

综合性价比卓越。

5．抗老化性能优越

在正常使用压力温度下一般使用寿命达到15年以上(理论值)。管道使用6-8年后近90°转动一次，使用寿命会更长，衬胶管道可反复衬胶使用4次，降低成本，制作周期短，可确保工期。

衬胶管道使用寿命因素

1、橡胶的性能

衬胶管道内衬胶要根据其使用的环境而定，如果选择的橡胶物理和化学性能与环境不相符就会造成使用寿命大大降低橡胶层脱落等严重后果。

2、橡胶与钢管的粘接强度

非橡胶生产企业器胶浆粘接度不强，会造成衬里层受力不能够很好的分解是，导致局部受力不均，造成了衬胶管道局部快速腐蚀。

3、工矿条件

使用场所、腐蚀性，温度以及使用强度等都会影响到衬胶管道的使用寿命，因此在选择之初应对衬胶管道做出合理的分析。

衬胶管道使用领域

根据多年的施工经验，不同应用领域衬胶管道可分为两类一类是矿山此类工矿条件比较恶劣的环境下，一般的采用进口的世界顶级橡胶板，由于他们的各方面性能均是国产橡胶的几倍，

使得他们能够在这种环境下工作，而一般工矿环境比较好条件下，为了降低企业成本采用国产的衬胶管道，同样能够起到应用的效果。

随着衬胶管道的优越性能被更多的商户所熟悉，它的应用领域工厂、发电厂、工业水处理设备、矿物处理、造纸行业、石化工业、食品行业、肥料厂、医药及环境保护业等行业。

衬胶管道施工步骤

1)衬胶管道为低压管,管道口径大,

2)工作内容包括：管件现场拼接组队(DN≤600时采用成品管件)、焊接、法兰焊接、打磨、预先安装、水压试验、衬胶、成品件二次安装。

3)衬胶管道全采用法兰式连接，焊接、打磨工作量大，制作精度要求高;

4)部分管道口径大,安装作业的高度高，高空作业量大，安全风险大。

5)由于管道内壁及法兰面需衬胶，打磨精度要求高;

6)成品管二次安装时，由于内壁已衬胶，不得在管道及设备上动火、加热、敲打;

7)法兰面衬胶处容易受到损坏，运输、吊装保护困难;

8)管道法兰连接，且穿过楼板孔洞，组对困难。

9)调整段位置选择正确、预留量适宜，过长浪费材料。

10)由于衬胶管道需进行二次安装、水压试验时的一次连接组对，共三次相连，螺栓有三次紧固，人工使用量大，必要时，采用气动扳手进行紧固。

衬胶管道施工规范

第一点：安装阀门要正确，便于维修和使用；第二点选用的衬塑管道，要符合国家标准；第三点，挂件安装必须要横平竖直，管道内要畅通；第四点，衬塑管道的安装，要符合住户的要求，检验合格之后，方可进行其他安装步骤；第五点，要严格按照说明书进行安装；第六点，衬塑管道可直接焊接，其他管道材质，可以配合使用。另外衬塑管道的螺纹介面，要安装盘簧管，旋塞上要安装一个压力表。

编辑总结：不要担心衬胶管道容易坏，这种硬质材料所制成的骨架的寿命可是非常长久的。衬胶管道自身可以帮助介质是输送，同时抗击冲击力，还能够达到缓冲的作用，即便是长久如此使用，也不用担心它的寿命会被降低哦。要知道，衬胶管道的价位是很高的，它的使用也绝对对得起这个价格，让使用者在施工的时候方便，在使用的时候享受，这便是衬胶管道了。

过长浪费材料。

10)由于衬胶管道需进行二次安装、水压试验时的一次连接组对，共三次相连，螺栓有三次紧固，人工使用量大，必要时，采用气动扳手进行紧固。

衬胶管道施工规范

新房装修水管不知道怎么安装，水管安装时隐蔽工程施工的一重要环节，正确的安装方式能够保证水管的使用寿命，能够保证后续工作顺利进行。到了建材城你就会发现，水管可是琳琅满目，PP-R管、PVC-U管、衬塑钢管、不锈钢管、铜管等品种繁多。下面我就告诉大家管道安装都有哪些规定，正在装修的朋友们要仔细阅读哦。

管道安装都有哪些规定

1、管道工程应根据住户要求安装，完工后应试压，检验合格，方可进行其他装饰工程。

2、选用的管道、管件质量应符合现行国家标准的规定。

3、管道的安装，必须横平竖直。排水管道必须畅通。

4、安装的各种阀门位置应正确，便于使用维修。

5、经通水试压所有接头，阀门与管道连接处不得有渗水、漏水现象。

6、镀锌管道端头接口螺纹必须有八牙，进管必须有五牙，不得有爆牙，生料带必须绕5圈以上，方可接管绞紧；绞紧后，不得朝相反方向回铰。安装完毕后，应及时用勾钉固定。管道与管件或阀门之间不得有松动。

7、塑料（PVC）管道、管件，应严格按产品说明书规定安装。
