穿线管sc20是什么意思

文章来源：https://www.dhgcn.com 发布时间：2024-06-24 09:25:06 浏览次数：21

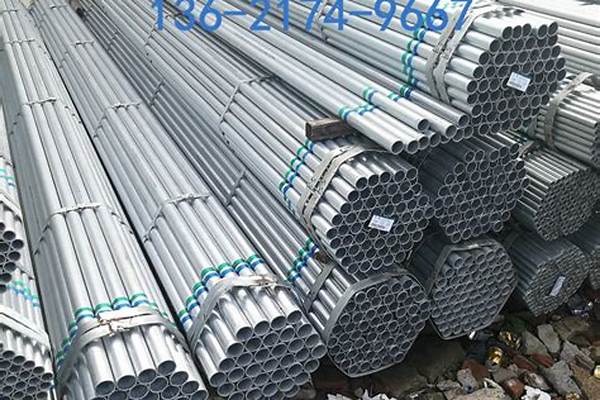

穿线管sc20/a_穿线管sc20是什么意思

对于穿线管sc20/a的问题，我有一些经验和见解，同时也了解到一些专业知识。希望我的回答对您有所帮助。

文章目录列表:

1.电缆穿线管规格型号
2.电气图纸L3-BV-3X2.5-SC20-WC分别表示什么意思
3.电施图上WDZN-BYJ-0.45/0.75-3x2.5-CT/SC20-CC/WC 是什么意思，这个是电缆还是电线，能有图就好了

电缆穿线管规格型号

1、按电线温度等级分为25型、05型、90/-25型等；

2、按PVC电线品种分为硬质管、半硬质管和波纹管；按电线特性分为轻型、中型、重型、超重型；

3、pvc电线管公称外径规格，分别为：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

4、其中，pvc电线管规格为Φ16和Φ20，一般用于室内照明线路；pvc电线管外径规格为Φ25，常用于插座或是室内主线管；

5、pvc电线管外径规格为Φ32常用于进户线的线管，也用于弱电线管；pvc电线管外径规格为Φ50、Φ63、Φ75的常用于电盘至户内的线管。

二、穿线管安装注意事项

1、家装电路改造应避免死线，要使用穿线管埋线。再好的电路质量，也难保以后会出现故障，需要更换线路，这个时候，埋墙的电线能够方便的拽出更换就显得非常重要，所以在电改施工中要避免造成日后无法拽动的“死线”。

2、电路走线应该把握“两端间最近距离走线”，不能无故绕线，这样不但会造成死线，还会增大电改投入。

3、一根穿线管中不要穿太多线，穿线后都应该拽一下，看看是否可以轻松拽动。一般来说，一根穿线管中不宜有8根以上的电线，电线横截面积不得超过线管的60%。

4、穿线管内不能有接头和扭结，当线路有接头时，必需在接头处留暗盒扣面板，日后更换和维修都方便。

5、管径小于25的PVC穿线管拐弯应用弯管器，不能加弯头拐弯，直角死弯往往会造成死线，会增大后期维修难度。

电气图纸L3-BV-3X2.5-SC20-WC分别表示什么意思

根据PVC穿线管标准JG3050标准规定，PVC穿线管可以分为轻型中型重型阻燃穿线管材，每个型号又可以分为16、20、25、32、40、50、63几种，其它规格的如果量大有的厂家可以定制生产。

根据PPR冷热水管GB/T18742国家标准规定，PPR可以分为S5、S4、S3.2、S2.5四个压力等级，每个压力等级又可以分为20、25、32、40、50、63、75、90、110、160几种，市场的16口径PPR管，其它大于160口径的管材由于涉及技术问题，一般没有厂家生产。

扩展资料：

常见pvc穿线管规格 ：

1、按电线温度等级分为25型、05型、90/-25型等。

2、按PVC电线品种分为硬质管、半硬质管和波纹管。

3、按电线特性分为轻型、中型、重型、超重型。

4、pvc电线管公称外径规格，分别为：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

其中，pvc电线管规格为Φ16和Φ20，一般用于室内照明线路；pvc电线管外径规格为Φ25，常用于插座或是室内主线管；pvc电线管外径规格为Φ32常用于进户线的线管，也用于弱电线管；pvc电线管外径规格为Φ50、Φ63、Φ75的常用于电盘至户内的线管。

百度百科--穿线管

百度百科--PPR管材

电施图上WDZN-BYJ-0.45/0.75-3x2.5-CT/SC20-CC/WC 是什么意思，这个是电缆还是电线，能有图就好了

1、L3 表示回路编号；

2、3X2.5表示三根2.5平方毫米；

3、BV表示单芯铜导线；

4、SC20表示串入直径20毫米焊接钢管敷设 ；

5、WC表示暗敷设在墙内。

扩展资料

1、电气原理图标注：见的标有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。

2、元件技术数据

（1）、电气元件明细表：元器件名称、符号、功能、型号、数量等。

（2）、用小号字体注在其电气原理图中的图形符号旁边。

3、电气原理图是用来表明设备的工作原理及各电器元件间的作用，一般由主电路、控制执行电路、检测与保护电路、配电电路等几大部分组成。

4、这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

参考资料：

百度百科-电气原理图

电线！

WDZN-BYJ-0.45/0.75-3x2.5

铜芯导体交联聚乙烯绝缘无卤低烟阻燃型固定敷设用电线 额定电压450/750V 3根 2.5mm?

CT:沿桥架或托盘敷设

SC20:线缆穿直径20mm的钢管敷设;

CC:暗敷在屋面内或顶棚内;

WC:暗敷设在墙内

好了，今天关于“穿线管sc20/a”的话题就讲到这里了。希望大家能够对“穿线管sc20/a”有更深入的认识，并且从我的回答中得到一些帮助。
