焊管的常用规格/a_常用焊管规格表

大家好，今天我想和大家探讨一下“焊管的常用规格/a”的应用场景。为了让大家更好地理解这个问题，我将相关资料进行了分类，现在就让我们一起来探讨吧。

文章目录列表:

1.焊接钢管壁的厚度对照表是什么？
2.焊管的分类
3.直缝焊管尺寸标准

焊管的常用规格/a_常用焊管规格表

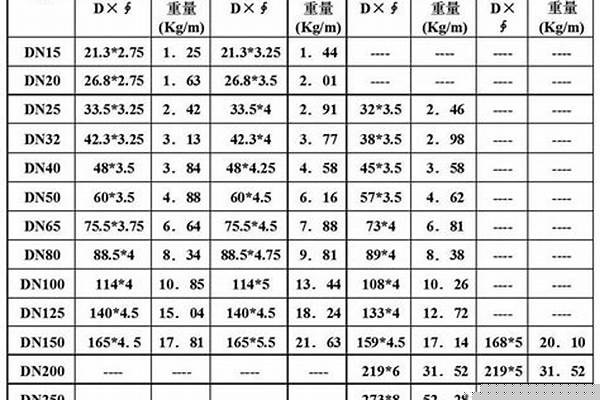

焊接钢管壁的厚度对照表是什么？

国标焊管及镀锌管规格重量表(按GB/T3091—2001标准执行)\x0d\\x0d\规格外径mm壁厚mm最小壁厚mm焊管（6米定尺）镀锌管(6米定尺） \x0d\米重kg根重kg米重kg根重kg \x0d\公称内径英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\（焊管）\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\（热镀锌） 36.12216.72 \x0d\\x0d\镀锌钢管常用规格\x0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\x0d\MMMMMM普通钢管加厚钢管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\说明：W=C*[0.02466*(D-S)*S] \x0d\ W--镀锌管每米重量：kg/m\x0d\ C--镀锌管比黑铁管增加的重量系数\x0d\ D--黑铁管的外径\x0d\ S--黑铁管的壁厚\x0d\\x0d\W=0.02466*S*(公称外径-S)\x0d\镀锌钢管每米重量=0.02466x壁厚x（外径-壁厚）X1.06\x0d\镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3\x0d\\x0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重其中：π = 3.14 L=钢管长度钢铁比重取7.8 所以，钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg） \x0d\钢的密度为： 7.85g/cm3 \x0d\钢材理论重量计算 \x0d\钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为： \x0d\W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 \x0d\各种钢材理论重量计算公式如下： \x0d\名称（单位） \x0d\计算公式符号意义计算举例 \x0d\圆钢盘条（kg/m） \x0d\W= 0.006165 ×d×d \x0d\d = 直径mm \x0d\直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺纹钢（kg/m） \x0d\W= 0.00617 ×d×d \x0d\d= 断面直径mm \x0d\断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方钢（kg/m） \x0d\W= 0.00785 ×a ×a \x0d\a= 边宽mm \x0d\边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁钢 \x0d\（kg/m） \x0d\W= 0.00785 ×b ×d \x0d\b= 边宽mm \x0d\d= 厚mm \x0d\边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角钢 \x0d\（kg/m） \x0d\W= 0.006798 ×s×s \x0d\s= 对边距离mm \x0d\对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角钢 \x0d\（kg/m） \x0d\W= 0.0065 ×s ×s \x0d\s= 对边距离mm \x0d\对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等边角钢 \x0d\（kg/m） \x0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \x0d\b= 边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \x0d\不等边角钢 \x0d\（kg/m） \x0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \x0d\B= 长边宽 \x0d\b= 短边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\x0d\槽钢 \x0d\（kg/m） \x0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \x0d\工字钢（kg/m） \x0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \x0d\钢板（kg/m2） \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\钢管（包括无缝钢管及焊接钢管（kg/m） \x0d\W= 0.02466 ×S （D _ S ） \x0d\D= 外径 \x0d\S= 壁厚 \x0d\外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

焊管的分类

采用B系列钢管的法兰，应在公称尺寸DN的数值后标记B以示区别。但采用A系列钢管的法兰，不必在公称尺寸DN的数值后标记A。

工程管径对照表

扩展资料

一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;

3、D一般指管道内径;

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;

5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如φ25 x 3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。例如φ108 x 4，φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径 x 壁厚。例如φ60.5 x 3.8;

6、DN为Nominal diameter意思是公称直径;

7、De为external diameter意思是外径;

8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

直缝焊管尺寸标准

又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管、脚手架管和螺旋焊管。

一般焊管：一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有一定要求，通常交货长度为4-10m，常要求定尺（或倍尺）交货。焊管的规格用公称口径表示（毫米或英寸）公称口径与实际的不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

镀锌钢管：为提高钢管的耐腐蚀性能，对一般钢管（黑管）进行镀锌。镀锌钢管分热镀锌和电钢锌两种，热镀锌镀锌层厚，电镀锌成本低。

吹氧焊管：用作炼钢吹氧用管，一般用小口径的焊接钢管，规格由3/8寸-2寸八种。用08、10、15、20或Q195-Q235钢带制成。为防蚀，有的进行渗铝处理。

电线套管：也就是普通碳素钢电焊钢管，用在混凝土及各种结构配电工程，常用的公称直径从13-76mm。电线套套管壁较薄，大多进行涂层或镀锌后使用，要求进行冷弯试验。

公制焊管：规格用作无缝管形式，用外径*壁厚毫米表示的焊接钢管，用普通碳素钢、优质碳素钢或普能低合金钢的热带、冷带焊接，或用热带焊接后再经冷拨方法制成。公制焊管分普能和薄壁、普通用作结构件，如传动轴，或输送流体，薄壁用来生产家具、灯具等，要保证钢管强度和弯曲试验。

托辊管：用于带式输送机托辊电焊钢管，一般用Q215、Q235A、B钢及20钢制造，直径63.5-219.0mm。对管弯曲度、端面要与中心线垂直、椭圆度有一定要求，一般进行水压和压扁试验。

变压器管：用于制造变压器散热管和其它热交换器，采用普通碳素钢制造，要求进行压扁、扩口、弯曲、液压试验。钢管以定尺或倍尺交货，对钢管弯曲度有一定要求。

异型管：由普通碳结结构钢及16Mn等钢带焊制的方形管、矩形管、帽形管、空胶钢门窗用钢管，主要用作农机构件、钢窗门等。

电焊薄壁管：主要用作制作家具、玩具、灯具等。近年来不锈钢带制作的薄壁管应用很广，高级家具、装饰、栏栅等。

螺旋焊管：是将低碳碳素结构钢或低合金结构钢钢带按一定的螺旋线的角度（叫成型角）卷成管坯，然后将管缝焊接起来制成，它可以用较窄的带钢生产大直径的钢管。螺旋焊管主要用于石油、天然气的输送管线，其规格用外径*壁厚表示。螺旋焊管有单面焊的和双面焊的，焊管应保证水压试验、焊缝的抗拉强度和冷弯性能要符合规定。（1）按工艺分——电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管

（2）按焊缝分——直缝焊管、螺旋焊管（1）简单断面钢管——圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他

（2）复杂断面钢管——不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他 1.普通碳素钢电线套管（GB/T3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。

2.直缝电焊钢管（YB242-63）是焊缝与钢管纵向平行的钢管。通常分为公制电焊钢管、电焊薄壁管、变压器冷却油管等等。

3.承压流体输送用螺旋缝埋弧焊钢管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。钢管承压能力强，焊接性能好，经过各种严格的科学检验和测试，使用安全可靠。钢管口径大，输送效率高，并可节约铺设管线的投资。主要用于输送石油、天然气的管线。

4.承压流体输送用螺旋缝高频焊钢管（SY5038-83）是以热轧钢带卷作管坯，经常温螺旋成型，采用高频搭接焊法焊接的，用于承压流体输送的螺旋缝高频焊钢管。钢管承压能力强，塑性好，便于焊接和加工成型；经过各种严格和科学检验和测试，使用安全可靠，钢管口径大，输送效率高，并可节省铺设管线的投资。主要用于铺设输送石油、天然气等的管线。

5.一般低压流体输送用螺旋缝埋弧焊钢管（SY/T5037-2000）是以热轧钢带卷作管坯，经常温螺旋成型，采用双面自动埋弧焊或单面焊法制成的用于水、煤气、空气和蒸汽等一般低压流体输送用埋弧焊钢管。

6.一般低压流体输送用螺旋缝高频焊钢管（SY5039-83）是以热轧钢带卷作管坯，经常温螺旋成型，采用高频搭接焊法焊接用于一般低压流体输送用螺旋缝高频焊钢管。

7．桩用螺旋焊缝钢管（SY5040-83）是以热轧钢带卷作管坯，经常温螺旋成型，采用双面埋弧焊接或高频焊接制成的，用于土木建筑结构、码头、桥梁等基础桩。

直缝焊管规格表

产品规格米重支重产品规格米重支重

Φ159×4.0×12000 15.29 183.48 Φ224.5×7.0×12000 41.00 492.00

Φ159×4.5×12000 17.15 205.80 Φ224.5×8.0×12000 46.66 559.92

Φ159×5.0×12000 18.99 227.88 Φ224.5×9.0×12000 52.27 627.24

Φ159×5.5×12000 20.82 249.84 Φ224.5×10.0×12000 57.83 693.96

Φ159×6.0×12000 22.64 271.68 Φ273×5.0×12000 33.05 396.60

Φ159×6.5×12000 24.45 293.68 Φ273×5.5×12000 36.28 435.36

Φ159×7.0×12000 26.24 314.88 Φ273×6.0×12000 39.51 474.12
