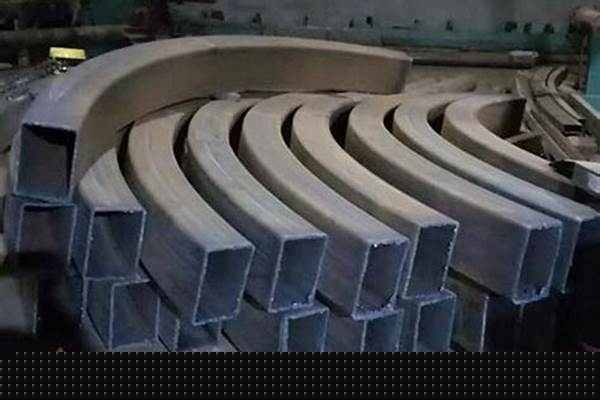

方钢管弯曲弯管加工

文章来源：https://www.dhgcn.com 发布时间：2024-07-09 16:03:35 浏览次数：14

方钢管弯曲弯管加工/a_方钢管弯曲弯管加工

大家好，我是小编，今天我来给大家讲解一下关于方钢管弯曲弯管加工/a的问题。为了让大家更容易理解，我将这个问题进行了归纳整理，现在就一起来看看吧。

文章目录列表:

1.如何用镀锌钢管弯曲90度
2.工程项目四阶段造价控制？
3.直缝钢管制造工艺简介 一个简单高效的生产方式
4.钢管敷设工艺标准的操作工艺

如何用镀锌钢管弯曲90度

镀锌钢管并不能直接弯曲90度。

弯头的工作流程方法一般是热推成型和冲压成型，这两种方法可以很好的工件弯曲，但是镀锌的工件因为淬火之后硬度极大升高，并不能够弯曲，否则会使得工件发生折断。

正确的处理方法是先将工件弯曲然后再镀锌，这样就能避免上述情况了。

扩展资料

工件弯曲的工艺流程：

1、热推成形：热推弯头成形工艺是采用专用弯头推制机、芯模和加热装置，使套在模具上的坯料在推制机的推动下向前运动，在运动中被加热、扩径并弯曲成形的过程。 热推弯头的变形特点是根据金属材料塑性变形前后体积不变的规律确定管坯直径。

热推弯头成形工艺具有外形美观、壁厚均匀和连续作业，适于大批量生产的特点，因而成为碳钢、合金钢弯头的主要成形方法，并也应用在某些规格的不锈钢弯头的成形中。

2、冲压成形：冲压成形弯头是最早应用于批量生产无缝弯头的成形工艺，在常用规格的弯头生产中已被热推法或其它成形工艺所替代，但在某些规格的弯头中因生产数量少、壁厚过厚或过薄。

与热推工艺相比，冲压成形的外观质量不如前者；冲压弯头在成形时外弧处于拉伸状态，没有其它部位多余的金属进行补偿，所以外弧处的壁厚约减薄10%左右。但由于适用于单件生产和低成本的特点，故冲压弯头工艺多用于小批量、厚壁弯头的制造。

百度百科-弯头

工程项目四阶段造价控制？

＿符号是矩形钢管，＜符号是角钢，〔符号是槽钢，I符号是工字钢。

硬度值用下式计算：

当用A和C标尺试验时，HR=100-e。当用B标尺试验时，HR=130-e。式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。e值愈大，金属的硬度愈低，反之则硬度愈高。

上述三个标尺适用范围如下：

HRA（金刚石圆锥压头）20-88。

HRC（金刚石圆锥压头）20-70。

HRB（直径1.588mm钢球压头）20-100。

洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。洛氏硬度可适用于测定由极软到极硬的金属材料，它弥补了布氏法的不是，较布氏法简便，可直接从硬度机的表盘读出硬度值。但是，由于其压痕小，故硬度值不如布氏法正确。

扩展资料：

对钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。

施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能，严格遵守现行钢筋砼设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得甲方、设计单位同意，并有书面通知时方可代换。?

钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。?钢筋调直，可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%。?

钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。?钢筋弯钩或弯曲：?

钢筋弯钩。形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。?

百度百科-钢管标准中常用术语

百度百科-钢筋符号

直缝钢管制造工艺简介 一个简单高效的生产方式

以下分别介绍各种常用材料。

一、管子

管子分类方法很多，按材质分类可分为金属管、非金属管和钢衬非金属复合管。非金属管主要有橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管等，非金属管的使用同金属管相比所占比例较小，而金属管在大多数石油化工装置中要占到全部工艺管道安装工程的百分之八十五以上，本节重点介绍金属管材。

有关金属管材分类，见下表

(一) 焊接钢管

焊接钢管，也称有缝钢管，一般由钢板或钢带卷焊而成。按管材的表面处理形式分为镀锌和不镀锌两种。表面镀锌的发白色，又称为白铁管或镀锌钢管；表面不镀锌的即普通焊接钢管，也称为黑铁管。镀锌焊接钢管，常用于输送介质要求比较洁净的管道，如生活用水、净化空气、仪表空气等；不镀锌的焊接钢管，可用于输送蒸汽、煤气、压缩空气和冷凝水等。

根据用户要求，焊接钢管在出厂时可分两种，一种是管端带螺纹的，另一种是管端不带螺纹的。管端带螺纹的焊接钢管，每根管材长度为4～9m，不带螺纹的焊接钢管，每根管材长度为4～12m。

焊接钢管按管壁厚度不同，分为薄壁钢管、加厚钢管和普通钢管。工艺管道上用量最多的是普通钢管，其试验压力为2.0MPa。加厚钢管的试验压力为3.0MPa。

焊接钢管的联接方法较多，有螺纹联接、法兰联接和焊接。法兰联接中又分螺纹法兰联接和焊接法兰联接，焊接方法中又分为气焊和电弧焊。

常用焊接钢管的规格范围为公称直径6～150mm。

(二) 无缝钢管

无缝钢管，是工业管道中用量最大，品种规格最多的管材，基本上分为流体输送用无缝钢管和带有专用性的无缝钢管两大类，前者是工艺管道常用的钢管，后者如锅炉专用钢管、裂化炉管和热交换器用钢管等。按材质可分为碳素无缝钢管、铬钼无缝钢管和不锈、耐酸无缝钢管。按公称压力可分为低压(0≤1.0MPa)、中压(1.0＜10MPa＝、高压(≥10MPa)三类。工艺管道常用的是流体输送用无缝钢管。

1．碳素无缝钢管，常用的制造材质为10号、20号、16Mn钢，其规格范围为：热轧外径φ32～630mm，冷拔外径φ6～200mm，单根管长度4～12m，容许操作温度为-40～450℃，广泛用于输送各种对钢无腐蚀性的介质，如输送蒸汽、氧气、压缩空气、油品和油气等。

2．低合金钢无缝钢管，系指含一定比例合金元素的合金钢管。通常分为两种，一种是含有锰元素的低合金钢管，称为普通低合金钢管，如16Mn、15MnV等；另一种是含有铬、钼等元素的低合金钢管，称铬钼钢管。常用的有12CrMo、15CrMo、12Cr2Mo、1Cr5Mo等，其规格范围为外径φ10～φ273mm，单根管长度4～12m，铬钼钢管适用温度范围为-40～550℃。低合金无缝钢管，多用于输送各种温度较高的油品、油气和腐蚀性不强的盐水、低浓度有机酸等。

3．不锈耐酸无缝钢管，根据铬、镍、钛各种金属的不同含量，品种很多，有Cr13、00Cr17Ni14Mo2、1Cr18Ni12Mo2Ti、1Cr18Ni9Ti等。这些钢号中用量最多的是1Cr18Ni9Ti，在施工图上常用简化材质代号18-8来表示，适用温度范围为?-196?～700℃，在化工生产中用来输送各种腐蚀性较强的介质，如硝酸、醋酸和尿素等。

4．高压无缝钢管，其制造材质与上述无缝钢管基本相同，只是管壁比中低压无缝钢管厚，最厚的管壁达40mm。如化肥设备用高压无缝钢管规格为φ14-4(mm)～273-40(mm)，单根管长度4～12m，适用压力范围10～32MPa，工作温度-40～400℃。在石油化工装置中用以上高压无缝钢管输送原料气、氢氮气、合成气、水蒸气、高压冷凝水等介质。

除上述外，还有低温钢管，在引进工程项目的冷区用量较多，其材料牌号为STPL-39、STPL-46，工作温度可达-105℃，适用于输送各种无腐蚀性低温介质管道，目前国内还没有批量生产与这种标准相应的钢管。低温钢管分为无缝钢管和有缝钢管两种，无缝低温钢管公称直径为15～400mm，壁厚同碳钢管；有缝低温钢管公称直径为400～1100mm，壁厚为6～10mm，单根管标准长度6m。1/6 123456下一页尾页

(三) 钢板卷板管

钢板卷板管，是由钢板卷制焊接而成，分为直缝卷焊钢管和螺旋缝卷焊钢管两种。

直缝卷焊钢管多数在施工现场制造或委托加工厂制造，专业钢管厂不生产。钢板材料有Q235A、10号、20号、16Mn、20g等，其规格范围为公称直径200～3000mm，最大的有4000mm，壁厚一般为4～16mm。公称直径200～900mm的单根管长度为6.4m；公称直径1000～3000mm的为4.8m。适用工作温度：Q235A为-15～300℃，10号、20号、16Mn、20g为-40～450℃，均适用于低压范围。

螺旋缝卷焊钢管，由钢管制造厂生产，材质有Q235A，16Mn。其规格范围为公称直径200～700mm，壁厚7～10mm，单根管长度8～18m。适用工作温度：Q235A为-15～300℃，16Mn为-40～450℃，操作压力：Q235A为2.5MPa，16Mn为4MPa。

直缝卷焊钢管和螺旋缝卷焊钢管，多用于输送常温低压腐蚀性不强的介质，如低压蒸汽、地下循环水、煤气和油气等。螺旋缝卷焊钢管单根管较长，特别适用于长距离输送管道。

根据工程所需，还有直缝不锈钢板卷焊管，都是在施工现场卷制，制造厂不生产。所用材质多为1Cr18Ni9Ti钢板。其规格范围公称直径为200～1000mm，公称直径200～400mm的壁厚为4mm，公称直径700～1000mm的壁厚为6～8mm，单根管长度为4.5m。适用温度和输送的介质范围同低压不锈钢管。

(四) 铜管

铜管分紫铜管和黄铜管两种。制造紫铜管所用的材料牌号有T2、T3、T4和TUP等，含铜量较高，占99.7%以上；黄铜管的制造材料牌号有H62，H68等，都是锌和铜的合金，如H62黄铜管，其材料成份铜为60.5%～63.5%，锌为39.6%，其他杂质小于0.5%。

铜管的制造方法分为拉制和挤制两种。拉制铜管外径为φ3～φ200mm，挤制铜管外径为φ32～φ280mm，壁厚1.5～5mm；铜板卷焊铜管的规格范围为外径φ155～φ505mm，供货方式有单根的和成盘的两种。

铜管的适用工作温度在250℃以下，多用于道、保温伴管和空分氧气管道。

(五) 钛管

钛管是近年来新出现的一种管材，由于它具有重量轻、强度高、耐腐蚀性强和耐低温等特点，常被用于其他管材无法胜任的工艺部位。钛管是用TA1、TA2工业纯钛制造，适用温度范围为-140～250℃，当温度超过250℃时，其机械性能下降。常用钛管的规格范围为公称直径20～400mm。适用于低中压，低压管壁厚2.8～12.7mm，中压管壁厚3.7～21.4mm。钛管虽然具有很多优点，但因价格昂贵，焊接难度较大，尚未被广泛采用。

二、管件

在管系中改变走向、标高或改变管径以及由主管上引出支管等均需用管件。由于管系形状各异、简繁不等，因此，管件的种类较多。常用的管件有弯头、三通、异径管、管接头、管帽等。2/6 首页上一页123456下一页尾页

管件按用途分类

(一) 弯头

弯头是用来改变管道的走向。常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U型弯管，也有特殊角度的弯头，但为数极少。

1．玛钢弯头

玛钢弯头，也称可锻铸铁弯头，是最常见的螺纹弯头。这种玛钢管件，主要用于采暖，上下水管道和煤气管道上。在工艺过程中，除需要经常拆卸的低压管道外，其他物料管道上很少使用。玛钢弯头的规格比较小，常用的规格范围为1/2～4英寸，按其不同的表面处理分镀锌和不镀锌两种。

2．压制弯头

压制弯头，也称冲压弯头或无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝管等，在特制的模具内压制成型的。其弯曲半径为公称直径的一倍半（R=1.5DN），在特殊场合下也可采用弯曲半径等于公称直径的弯头（R=1DN）。其规格范围在DN20～600mm以内。其壁厚范围与无缝钢管的表号一致。压制弯头一般由专业制造厂或加工厂用标准无缝钢管冲压加工而成，出厂时弯头两端应加工好坡口。

3．冲压焊接弯头

冲压焊接弯头，是采用板材经模具冲压成半块环形弯头，然后将两块半环弯头进行组对焊接成型。其弯曲半径同无缝管弯头，规格范围为公称直径200mm以上。

4．焊接弯头

焊接弯头，也称虾米腰或虾体弯头。制作方法有两种，一种是在加工厂用钢板下料，切割后卷制焊接成型，多数用于钢板卷管的配套。另一种是用管材下料，经组对焊接成型，其规格一般在200mm以上。使用温度不能大于200℃，一般可在施工现场制作。

5．高压弯头

高压弯头，是采用优质碳素钢或低合金钢锻造而成。根据管道连接形式，弯头两端加工成螺纹或坡口，加工的精密度很高，要求管口螺纹与法兰口螺纹能紧密配套自由拧入并不得松动，适用于压力22.0、32.0MPa的石油化工管道，常用规格范围为DN6～200mm。

(二) 三通

三通是主管道与分支管道相连接的管件，根据制造材质和用途的不同，划分为很多种。从规格上划分，可分为同径三通和异径三通，同径三通也称为等径三通；同径三通是指分支接管的管径与主管的管径相同；异径三通是指分支接管的管径小于主管的管径，所以也称为不等径三通，异径三通用量要多一些。

1．玛钢三通

玛钢三通的制造材质和规格范围，与玛钢弯头相同，在石油化工工艺管道中用量不多，主要用于室内采暖、上下水和煤气管道。

2．钢制三通

20世纪七十年代以前，我国工业生产技术发展的速度比较缓慢，工艺管道方面的工程技术也比较落后。在各种中低压钢管的设计中，管道需要使用三通管件时，一般都是采用挖眼接管的办法来解决，即在需要接支管的主管上，按支管的直径先挖出一个孔，再将支管焊上。这种办法有很多缺点，焊接质量不易保证，焊接后管道容易变形，主管内容易进入杂质。七十年代后期，随着冶金、石油化工等大型现代化生产装置的引进，促进了工艺管道工程技术的发展，目前，我国已能生产中低压管道钢制定型三通，已形成系列产品，无缝三通规格为DN20～600mm，钢板焊制三通规格为DN150～1500mm。

定型三通的制作，是以优质管材为原料，经过下料、挖眼，加热后用模具拔制而成，再经机加工，成为定型成品三通。中低压钢制成品三通，在现场安装时都是采用焊接。钢板卷管所用的三通，有两种情况，一种是在加工厂用钢板下料，经过卷制焊接而成；另一种是在安装现场挖眼接管。

3．高压三通

高压三通，常用的有两种，一种是焊制高压三通，一种是整体锻造高压三通。

焊制高压三通，选用优质高压钢管为材料，制造方法类似挖眼接管，主管上所开的孔，要与相接的支管管径相一致。焊接质量要求严格，通常要求焊前进行预热，焊后进行热处理。其规格范围为DN16～200mm，压力22MPa、32MPa。

整体锻造高压三通，一般是采用螺纹法兰连接。其规格范围为表号SCH160、DN15～600mm，表号外加有XXS，其管径范围DN15～300mm。

(三) 异径管

异径管的作用是使管道变径，从流体运动方向来看，多数是由大变小，也有的由小变大，如蒸汽回水管道和下水管道的异径管就是由小变大。异径管俗称大小头。

1．玛钢异径管

玛钢异径管，大体上分两种，一种是内螺纹异径管也称外接头；另一种是内螺纹和外螺纹结合的管件，称作补芯，它虽然不叫做异径管，但起到异径管的作用。

2．钢制异径管

钢制异径管，分为无缝和有缝两种，无缝异径管用无缝钢管压制，有缝异径管用钢板下料，经卷制焊接而成，也称为焊制异径管。这两种异径管都有同心和偏心两种规格。偏心异径管的底部有一个直边，使用时能使管底成一个水平面，便于停产检修时排放管中物料。

无缝异径管的规格范围为DN25～600mm，有缝焊接异径管的规格范围为DN200～1500mm。

钢制异径管，作为管道上的成品管件，是七十年代以后才开始有的，早期工艺管道上的变径，大部分是在现场制作。管径变化很大的是在管端抽条焊接，直接加工成异径管；管径变化不大的在管端加热直接摔制而成。抽条焊接制作异径管，花费人工多，焊缝多，焊接质量不易保证，目前，焊接质量要求很高的工艺管道已禁止采用此种办法。

(四) 其他管件

1．封头

封头，是用于管端起封闭作用的堵头。常用的封头有椭圆形和平盖形两种。

椭圆形封头也称为管帽，其规格范围为DN25～600mm，多用于中低压管道上。平盖封头，按其安装位置分为两种，一种是平盖封头略大于管外径，在管外焊接。另一种是平盖封头略小于管内径，把封头板放入管内焊接。常用的规格范围为DN15～200mm，这种封头多用于压力较低的管道上。

2．凸台

凸台，也称管嘴，是自控仪表专业在工艺管道上的一次部件，是由工艺管道专业来安装，所以把凸台也列为管件。工艺管道用的单面管接头也属这一种，都是一端焊在主管上，另一端或者是安装其它部件，或者是另外再接管，其规格范围为DN15～200mm，高中低压管道都使用。

3．盲板

盲板，其作用是把管道内介质切断，根据使用压力和法兰密封面的形式分以下几种：

(1) 光滑面盲板，与光滑密封面法兰配合使用，其适用压力范围为1.0～2.5MPa。

(2) 凸面盲板，其本身一面带凸面，另一面带凹面，与凹凸密封面法兰配合使用。使用压力4.0MPa，规格范围为DN25～400mm。

(3) 梯形槽面盲板，与梯形槽密封面法兰配合使用，使用压力范围为6.4～16.0MPa。规格范围为DN25～300mm。

(4)8字盲板，也分为光滑面，凹凸面和梯形槽面三种，使用压力与以上三种盲板相同，8字盲板所不同的是，它把两种用途结合在一个部件上，即把盲板和垫圈相连接固定在一起。法兰内垫入盲板时，外面露出的垫圈作为管道是否切断的直观标志。3/6 首页上一页123456下一页尾页

8字盲板的制造材料有多种，根据输送的介质温度和压力来选择。一般低压管道，温度不超过450℃时，所用的材质有Q235A、20号钢和25号钢；温度在450～550℃时，所用的材料有15CrMo、1Cr5Mo。当压力在4.0～16.0MPa，温度大于550℃时，要用不锈钢。

三、法兰、垫片及螺栓

(一) 法兰

法兰是工艺管道上起连接作用的一种部件。这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

法兰的标准化，国内目前尚未统一。最早的是1958年原化工部颁发的管法兰标准，是参考苏联五十年代标准制订的；1959年原一机部又颁发过一套管法兰标准；20世纪六十年代随着我国石油工业的迅速发展，原石油部在1964年也颁发过一套管法兰标准。这些法兰标准有共性、也有各自的特殊性。原一机部和化工部的法兰标准，平焊法兰的内径及对焊法兰颈部的外径，大部分是以管子的小外径为基础；原石油部法兰标准则大部分是以管子大外径为基础。因此各种标准的法兰，在一些局部尺寸上不尽相同。

工艺管道所输送的介质，种类繁多，温度和压力也不同，因此对法兰的强度和密封，提出了不同的要求。为了满足工艺管道安装工程的需要，出现了很多种结构和压力不同的法兰。以下对各种法兰作简要介绍：

1．平焊法兰

平焊钢法兰，是中低压工艺管道最常用的一种。这种法兰与管子的固定形式，是将法兰套在管端，焊接法兰里口和外口，使法兰固定，适用公称压力不超过2.5MPa。用于碳素钢管道连接的平焊法兰，一般用Q235A和20号钢板制造；用于不锈耐酸钢管道上的平焊法兰，应用与管子材质相同的不锈耐酸钢板制造。平焊钢法兰密封面，一般都为光滑式，密封面上加工有浅沟槽。通常称为水线，如图。

平焊钢法兰图

平焊钢法兰的规格范围如下：

公称压力PN0.25、0.6MPa的为DN10～2000mm；PN1.0～2.5MPa的为DN10～600mm。

2．对焊法兰

对焊钢法兰，也称高颈法兰或大尾巴法兰。它的强度大不易变形、密封性能较好，有多种形式的密封面，适用的压力范围很广。

光滑面对焊法兰，其公称压力为PN2.5MPa以下，规格范围为DN10～2000mm，公称压力PN2.5MPa，规格范围DN10～1000mm，公称压力PN4.0MPa，规格范围DN10～600mm,如图。

光滑面对焊法兰图

凹凸密封面对焊法兰，由于凹凸密封面严密性强，承受的压力大。每付法兰的密封面，必须一个是凹面、另一个是凸面。常用公称压力范围为PN1.6～4.0MPa，规格范围为DN10～600mm，如图。HJ60mm

凹凸密封面对焊钢法兰图

榫槽密封面对焊法兰，这种法兰密封性能好，结构形式类似凹凸式密封面法兰，也是一付法兰必须两个配套使用。公称压力范围为PN1.6～4.0MPa，规格范围为DN10～600mm；PN6.4～10MPa，规格范围DN10～400mm，如图。

榫槽面对焊法兰图

梯形槽密封面对焊法兰，这种法兰在石油工业管道比较常用，承受压力大，常用公称压力为PN6.4、10.0MPa，规格范围为DN10～400mm；PN16MPa，规格范围为DN10～300mm。

4/6 首页上一页23456下一页尾页

梯形槽面对焊钢法兰图

[var]

上述各种对焊法兰，只是按其密封面的形式不同而加以区别。从安装的角度来看，不论是那种形式的对焊法兰，其连接方法是相同的，因而所耗用的人工，材料和机械台班，基本上也是一致的。但由于密封面形式不同，法兰的加工制造成本相差悬殊，因此，在编制概(预)算时要特别注意法兰本身的价格。

3．松套钢制管法兰

这种法兰与管子不直接焊在一起，而是以管口翻边或焊环为密封接触面，松套法兰起紧固作用，多用于铜、铝和铅等有色金属及不锈耐酸钢管道上。其最大的优点是由于法兰可以自由活动，法兰穿螺栓时非常方便。焊环松套钢制管法兰适用压力PN0.6～2.50MPa，其规格范围为DN10～600mm；压力PN4.0MPa，规格范围DN10～300mm，平焊环松套钢制管法兰只适用较低压力，PN0.6～1.6MPa，其规格范围DN10～600mm。管口翻边活套法仅适用于PN0?6MPa及以下。焊环松套法兰如图。

焊环松套钢制管法兰图

4．螺纹法兰

螺纹法兰，是用带螺纹的法兰与管端螺纹相连接的法兰，有高压和低压两种。

低压螺纹法兰，包括钢制和铸铁制造两种，这种法兰，在建国初期，焊接技术很差的情况下、曾被广泛应用。随着工业的发展、低压螺纹法兰已被平焊法兰所代替，除特殊情况外，基本不采用。

高压螺纹法兰，被广泛应用于现代工业管道的连接。密封由管端与透镜垫圈形成，对螺纹和管端垫圈接触面的精密度加工要求很高。这种法兰的特点是法兰与管内介质不接触，安装也比较方便。适用压力PN22.0、PN32.0MPa，其规格范围为DN6～250mm，如图12-2-7。

5/6 首页上一页3456下一页尾页

高压管线法兰连接结构型式图

5．法兰盖

法兰盖是与法兰配套使用的部件，它和封头一样在管端起封闭作用。密封面有光滑式和凸凹式，其规格和适用压力范围与配套法兰一致。

(二) 法兰垫片

泄漏是管法兰失效的主要形式，它与密封结构型式、被连接件的刚度、密封件的性能、操作和安装等许多因素有关。垫片是法兰连接的主要密封件，因而正确选用垫片也是保证法兰连接不泄漏的关键。法兰垫片根据管道所输送介质的腐蚀性、温度、压力及法兰密封面的形式选用种类很多。管法兰垫片有非金属垫片，半金属垫片和金属垫片。

1．橡胶石棉垫

橡胶石棉垫是法兰连接用量最多的垫片、能适用于很多介质，如蒸汽、煤气、空气、盐水、酸和碱等。橡胶石棉垫的厚度，各专业还不统一，通常用3mm厚。公称直径小于100mm的法兰，其垫片厚度不超过2.5mm。

垫片的使用压力，用于光滑密封面法兰连接时，不超过2.5MPa。炼油工业常用的橡胶石棉垫有两种，一种是耐油橡胶石棉垫，适用于温度在200℃以下，公称压力在2.5MPa以下，输送一般油品、液化烃、丙烷和丙酮等介质。高温耐油橡胶石棉垫，使用温度可达350～380℃。另一种是中压橡胶石棉垫，可使用于200℃，PN2.5MPa以下的蒸汽、凝结水、水、空气等介质。

2．橡胶垫

橡胶垫，是用橡胶板制作的垫片，它有一定的耐腐蚀性，常用于温度在60℃以下，压力不超过1.0MPa，输送低压水，酸和碱等介质的管道法兰连接，这种垫片的特点是利用橡胶的弹性，达到较好的密封效果，因此也常用于铸铁法兰阀门的安装上。

3．缠绕式垫片

缠绕式垫片简称为缠绕垫，是用金属钢带及非金属填料带缠绕而成。这种垫片具有制造简单、价格低廉、材料能被充分利用、密封性能较好的优点，在石油化工工艺管道上被广泛应用。适用的公称压力为4.0MPa以下，适用温度范围，08号钢温度可达450℃，0Cr13钢带制成的缠绕垫，使用温度可达540℃。这种垫片多数用于光滑面法兰连接，其密封面不用车水线。有的缠绕垫，还带有定位环，是为了防止垫片偏离法兰中心。垫片的厚度一般为4.5mm，直径大于1000mm时，垫片厚度为6～7mm。定位环的厚度为3mm左右。金属钢带材质有08号钢、0Cr13钢和1Cr18Ni9Ti钢等；非金属带材质有特性石棉、柔性石墨、聚四氟乙烯等。

4．齿形垫

齿形垫是用各种金属制造，材质有普通碳素钢、低合金钢和不锈耐酸钢等，其厚度为3～5mm。它是利用同心圆的齿形密纹与法兰密封面相接触、构成多道密封，因此密封性能较好，常用于凹凸式密封面法兰的连接。最高公称压力可达16.0MPa，适用于工作温度较高的部位，如0Cr13材质的齿形垫，其适用温度可达530℃。

5．金属垫圈

金属垫圈的种类很多，按形状划分有金属平垫圈，截面积为椭圆形、八角形金属垫圈和透镜式垫圈。按制造材质分有低碳钢、不锈耐酸钢、紫铜、铝和铅等。

金属平垫圈，多用于光滑面平焊法兰，承受的温度和压力较低。

椭圆形及八角形金属垫圈，多用于梯形槽对焊法兰，公称压力范围为6.4～22.0MPa。这种垫圈虽然密封性好，但制造复杂，要求精度高。

透镜垫，因其截面形状似透镜而得名，密封性能好、在石油化工生产中，各种高温高压管道的法兰连接，广泛使用此种垫圈，常用公称压力范围为16.0～32.0MPa。

金属垫圈的使用有条原则，即垫圈表面的硬度必须低于法兰密封面的硬度。

垫片的选用应根据管道所输送介质的温度、压力、腐蚀性和连接法兰的密封形式来确定。专业性较强的垫片，如透镜垫，适用于高压法兰连接。

(三) 法兰用螺栓

用于连接法兰的螺栓，有单头螺栓和双头螺栓两种，其螺纹一般都是三角形公制粗螺纹。

1．单头螺栓

单头螺栓也称六角头螺栓，如图12-2-8所示。单头螺栓又分为半精制和精制两种，在中低压工艺管道上，使用最多的是半精制单头螺栓。

制造单头螺栓常用的材质有Q235A、35号钢和25Cr2MoVA等。常用于公称压力为2.5MPa以下的法兰连接。适用温度根据螺栓材质而定，如35号钢制造的螺栓适用温度可达350℃；25Cr2MoVA钢制造的螺栓、适用温度可达570℃。

单头螺栓图图

等长双头螺栓图

2．双头螺栓

工艺管道上所用的双头螺栓，多数采用等长双头精制螺栓，如图12-2-9所示。适用于温度和压力较高的法兰连接。材质有35号钢、30CrMoA、35CrMoA、25Cr2MoVA、0Cr19Ni9、0Cr15Ni25Ti2MoAlVB和37SiMn2MoVA等，公称压力范围为1.6～32.0MPa，适用温度可达700℃。

3．螺母

螺母，统称为六角螺母。分半精制和精制两种。按螺母结构形式还可分为A型和B型两种，如图12-2-10所示。

半精制单头螺栓多采用A型螺母；精制双头螺栓多采用B型螺母。螺母与螺栓要配套使用，但螺母制造材质的硬度不能超过螺栓材质的硬度。

更多关于工程/服务/采购类的标书代写制作，提升中标率，您可以点击底部官网客服免费咨询：/#/?source=bdzd

钢管敷设工艺标准的操作工艺

直缝钢管常用于自来水工业、石油化工等方面的建造，它是一种焊缝与钢管纵向平行的钢管。通常分为公制电焊钢管、电焊薄壁管、变压器冷却油管等等。直缝焊管生产工艺简单，生产效率高，成本低，发展较快。与螺旋焊管相比具有生产速度快的优势。下面小编就来给大家介绍一下直缝钢管制造工艺和相关信息吧。

一、直缝钢管是什么

直缝钢管英文(Straightsteel?pipe)，一般焊管：一般焊管用来输送低压流体。用Q195、Q215A、Q235A钢、Q235B普碳制造?。也可采用易于焊接0317标准型号6012及钢母755软钢共同制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有一定要求，通常交货长度为4-10m，常要求定尺(或倍尺)交货。焊管的规格用公称口径表示(毫米或英寸)公称口径与实际不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

埋弧焊直缝钢管采用的焊接工艺为埋弧焊技术，采用填充物焊接，颗粒保护焊剂埋弧。生产的口径可以达到1500mm,LSAW是埋弧焊直缝钢管的英文简称，埋弧焊直缝钢管的生产工艺有JCOE成型技术、卷制成型埋弧焊技术。当口径较大时可能用两块钢板进行卷制，这样会形成双焊缝的现象。可以执行的标准GB/T3091-2008低压流体钢管生产标准，GB/T9711.1-2?-1997石油天然气钢管生产使用标准，还可以执行美国API?5L?管线钢管执行标准。生产材质：Q195A-Q345E;245R;Q345QA-D;L245-L485;X42-X70。承压参数主要有2ST/T?，S为屈服强度，T为壁厚。埋弧焊已经发展成为，有双丝埋弧焊，还有多丝埋弧焊，效率更进一步提高。

　　二、直缝钢管制的生产工艺

直缝钢管按生产工艺可分为高频直缝钢管和埋弧焊直缝钢管。埋弧焊直缝钢管按其不同的成型方式又分为UOE、RBE、JCOE钢管等。下面介绍最常见的高频直缝钢管和埋弧焊直缝钢管的成型工艺。

埋弧焊工艺

1.?板探：用来制造大口径埋弧焊直缝钢管的钢板进入生产线后，首先进行全板超声波检验;

2.?铣边：通过铣边机对钢板两边缘进行双面铣削，使之达到要求的板宽、板边平行度和坡口形状;

3.?预弯边：利用预弯机进行板边预弯，使板边具有符合要求的曲率;

4.?成型：在JCO成型机上首先将预弯后的钢板的一半经过多次步进冲压，压成"J"形，再将钢板的另一半同样弯曲，压成"C"形，最后形成开口的"O"形

5.?预焊：使成型后的直缝焊钢管合缝并采用气体保护焊(MAG)进行连续焊接;

6.?内焊：采用纵列多丝埋弧焊(最多可为四丝)在直缝钢管内侧进行焊接;

7.?外焊：采用纵列多丝埋弧焊在直缝埋弧焊钢管外侧进行焊接;

8.?超声波检验Ⅰ：对直缝焊钢管内外焊缝及焊缝两侧母材进行100%的检查;

9.?X射线检查Ⅰ：对内外焊缝进行100%的X射线工业电视检查，采用图象处理系统以保证探伤的灵敏度;

10.?扩径：对埋弧焊直缝钢管全长进行扩径以提高钢管的尺寸精度，并改善钢管内应力的分布状态;

11.?水压试验：在水压试验机上对扩径后的钢管进行逐根检验以保证钢管达到标准要求的试验压力，该机具有自动记录和储存功能;

12.?倒棱：将检验合格后的钢管进行管端加工，达到要求的管端坡口尺寸;

13.?超声波检验Ⅱ：再次逐根进行超声波检验以检查直缝焊钢管在扩径、水压后可能产生的缺陷;

14.?X射线检查Ⅱ：对扩径和水压试验后的钢管进行X射线工业电视检查和管端焊缝拍片;

15.?管端磁粉检验：进行此项检查以发现管端缺陷;

16.?防腐和涂层：合格后的钢管根据用户要求进行防腐和涂层。

三、直缝钢管用途

直缝钢管主要应用于自来水工程、石化工业、化学工业、电力工业、农业灌溉、城市建设。作液体输送用：给水、排水。作气体输送用：煤气、蒸气、液化石油气。作结构用：作打桩管、作桥梁;码头、道路、建筑结构用管等。

直缝钢管变弯管是怎样的生产工艺

什么是弯管：

弯管就是采用成套弯曲模具进行弯曲的,无论是哪一种机器设备，大部分都用到弯管，主要用以输油、输气、输液等，在飞机及其发动机上更占有相当重要的地位。

弯管可以弯曲各种型材截面

几乎所有截面的铝、钢、不锈钢、铜等金属型材、管材(螺旋管，直缝钢管，无缝管)都可以弯曲。

弯管弯曲质量好，经过喷涂、电镀、抛光、拉丝等的材料可以直接弯曲，不会损伤材料表面。

变径弯管的材料：

有铸铁、不锈钢、合金钢、可锻铸铁、碳钢、有色金属及塑料等。

与管子连接：直接焊接(最常用的方法)法兰焊结、热溶连结、螺纹联结、承插式联结等

按照生产工艺分为：焊接弯头、冲压弯头、铸造弯头等

弯管是管道安装当中常用的一种连接管件，用于管道拐弯处的连接。

其他名称：90度弯、直角弯

用途;用于两根公称通径相同或者不同的管子，使管路作一定角度转弯。

弯管的分类：

1、以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，PPC等。2、以制作方法划分可分为推制、压制、锻制、铸造等。

3、以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄标等。

4、按它的曲率真半径可分：可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头指它的曲率真半径等于管子外径，即R=1.0D(D为弯头直么工，R为曲率真半径)。

5、若按压力等级来分：大约有十七种，和美国的管子标准是相同的，有：Sch5、Sch10s、Sch10、STD、Sch60、Sch80s、Sch100、Sch120、Sch140、Sch160、XXS,其中最常用STD、XXS

看了以上的介绍想必大家都会对直缝钢管已经直缝钢管的制造工艺有所了解了，直缝钢管在行业中的应用是有目共睹的，它的广泛应用必定是因为它本身所具备的独特的优点。它的生产工艺简单，生产效率高这个优点为它的广泛使用取得了支持。关于直缝钢管就先介绍到这儿，想要了解更多请继续关注土巴兔学装修!

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免费领取哦~

3.1暗管敷设工艺流程为：

3.2明管、吊顶内、护墙板内管路敷设工艺流程为：

3.3暗管敷设基本要求：

3.3.1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

3.3.2暗配的电线管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内的箱子，离表面的净距不应小于15mm。

3.3.3进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。

3.3.4埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。

3.4预制加工：

根据设计图，加工好各种盒、箱、管弯。钢管煨弯可采用冷煨法或热煨法。

3.4.1冷煨法：

一般管径为20mm及其以下时，用手扳煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

3.4.2热煨法：

首先炒干砂子，堵住管子一端，将干砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。要求管路的弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不应大于管外径的1/10；暗配管时，弯曲半径不应小于管外径的6倍；埋设于地下或混凝土楼板内时，不应小于管外径的10倍。

3.4.3管子切断：

常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。

3.4.4管子套丝：

采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。管径直20mm及其以下时，应分二极套成；管径在25mm及其以上时，应分三板套成。

3.5测定盒、箱位置：

根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。

3.6稳注盒、箱：

3.6.1稳注盒、箱：

稳注盒、箱要求灰浆饱满，平整牢固，坐标正确。盒、箱安装要求见表3.6.1所示。现制混凝土板墙固定盒、箱加支铁固定，盒、箱底距外墙面小于3cm时，需加金属网固定后再抹灰，防止空裂。

盒、箱安装要求 表3.6.1 实测项目 要求 允许偏差（mm） 盒、箱水平、垂直位置

盒箱1m内相邻标高

盒子固定

盒子固定

盒、箱口与墙面 正确

一致

垂直

垂直

平齐 10（砖墙）、30（大模板）

2

3

3

最大凹进深度10mm 3.6.2托板稳注灯头盒：

预制圆孔板（或其它顶板）打灯位洞时，找好位置后，用尖錾子由下往上踢，洞口大小比灯头盒外口略大1～2cm，灯头盒焊好卡铁（可用桥杆盒）后，用高标号砂浆稳注好，并用托板托牢，待砂浆凝固后，即可拆除托板。现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。

3.7管路连接：

3.7.1管路连接方法：

3.7.1.1管箍丝扣连接。套丝不得有乱扣现象；管箍必须使用通丝管箍。上好管箍后，管口应对严。外露丝应不多于2扣。

3.7.1.2套管连接宜用于暗配管，套管长度为连接管径的1.5～3倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。

3.7.1.3坡口（喇叭口）焊接。管径80mm以上钢管，先将管口除去毛刺，找平齐。用气焊加热管端，边加热边用手锤沿管周边，逐点均匀向外敲打出坡口，把两管坡口对平齐，周边焊严密。

3.7.2管与管的连接

管径20mm及其以下钢管以及各种管径电线管，必须用管箍连接。管口锉光滑平整，接头应牢固紧密。管径25mm及其以上钢管，可采用管箍连接或套管焊接。

3.7.2.1管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时，45m；有一个弯时，30m；用二个弯时，20m；有三个子弯时，12m。

3.7.2.2管路垂直敷设时，根据导线截面设置接线盒距离；50mm及以下为30m；70～95mm时，为20m；120～240mm时，为18m；

3.7.2.3电线管路与其它管道最小距离见表3.7.2.3

配线与管道间最小距离 表3.7.2.3 管道名称 配线方式 　穿管配线 绝缘导线明配线 　最小距离（mm） 　　蒸汽管 平行 1000

（500） 1000

（500） 交叉 300 300 暖、热水管 平行 300

（200） 300

（200） 交叉 100 100 通风、上下

水压缩空气管 平行 100 200 交叉 50 100 注：1.表内有括号者为在管道下边的数据。

2.达不到表中距离时，应采取下列措施：

a.蒸汽管——在管外包隔热层后，上下平行净距可减至200mm，交叉距离须考虑便于维修，但管线周围温度应经常在35℃以下；

b.暖、热水管——包隔热层。

3.7.3管进盒、箱连接：

3.7.3.1盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、箱严禁用电，用气焊开孔，并应刷防锈漆。如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。

3.7.3.2管口入盒、箱，暗配管可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出盒、箱应小于5mm。有锁紧螺母者与锁紧螺母平，露出锁紧螺母子丝扣为2～4扣。两根以上管入盒、箱要长短一致，间距均匀，排列整齐。

3.8暗管敷设方式：

3.8.1随墙（砌体）配管：

砖墙、加砌气混凝土块墙、空心砖墙配合砌墙立管时，该管最好放在墙中心；管口向上者要堵好。为使盒子平整，标高准确，可将管先立偏高200mm左右，然后将盒子稳好，再接短管。短管入盒、箱端可不套丝，可用跨接线焊接固定，管口与盒、箱里口平。往上引管有吊顶时，管上端应煨成90°弯直进吊顶内。由顶板向下引管不宜过长，以达到开关盒上口为准。等砌好隔墙，先稳盒后接短管。

3.8.2大模板混凝土墙配管：

可将盒、箱焊在该墙的钢筋上，接着敷管。每隔1m左右，用铅丝绑扎牢。管进盒、箱要煨灯叉弯。往上引管不宜过长，以能煨弯为准。

3.8.3现浇混凝土楼板配管：

先找灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢然后敷管。有两个以上盒子时，要拉直线。如为吸顶灯或日光灯，应预下木砖。管进盒、箱长度要适宜，管路每隔1m左右用铅丝绑扎牢。如有吊扇、花灯或超过3kg的灯具应焊好吊杆。

3.8.4预制圆孔板上配管，如为焦碴垫层，管路需用混凝土砂浆保护。素土内配管可用混凝土砂浆保护，也可缠两层玻璃布，刷三道沥青油加以保护。在管路下先用石块垫起50mm，尽量减少接头，管箍丝扣连接处抹油缠麻拧牢。

3.9变形缝处理：

3.9.1变形缝处理做法：

变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上，另一侧接线箱底部的垂直方向开长孔，其孔径长宽度尺寸不小于被接入管直径的2倍。两侧连接好补偿跨接地线如图3.9.1所示。

图3.9.1开长孔做法

3.9.2普通接线箱在地板上（下）部做法：

3.9.2.1普通接线箱在地板上（下）部做法（一式）：

箱体底口距离地面应不小于300mm，管路弯曲90°后，管进箱应加内、外锁紧螺母；在板下部时，接线箱距顶板距离应不小于150mm，如图3.9.2.1所示。

图3.9.2.1地上（下）做法一式

3.9.2.2普通接线箱在地板上（下）部做法（二式）基本做法同（一式），（二式）采用的是直筒式接线箱，如图3.9.2.2所示。

图3.9.2.2地板上（下）做法（二式）

3.10地线焊接：

3.10.1管路应作整体接地连接，穿过建筑物变形缝时，应有接地补偿装置。如采用跨接方法连接，跨接地线两端焊接面不得小于该跨接线截面的6倍。焊缝均匀牢固，焊接处要清除药皮，刷防腐漆。跨接线的规格见表3.10.1所示。

跨接地线规格表（mm） 表3-7 管径 圆钢 扁钢 15～25

32～38

50～63

≥70 φ5

φ6

φ10

φ8×2 —

—

25×3

(25×3)×2 3.10.2卡接：镀锌钢管或可挠金属电线保护管，应用专用接地线卡连接，不得采用熔焊连接地线。

3.11明管敷设基本要求：根据设计图加工支架、吊架、抱箍等铁件以及各种盒、箱、弯管。明管敷设工艺与暗管敷设工艺相同处请见相关部分。在多粉尘，易爆等场所敷管，应按设计和有关防爆规程施工。

3.11.1管弯、支架、吊架预制加工：明配管弯曲半径一般不小于管外径6倍。如有一个弯时，可不小于管外径的4倍。加工方法可采用冷煨法和热煨法，支架、吊架应按设计图要求进行加工。支架、吊架的规格设计无规定时，应不小于以下规定：扁铁支架30mm×3mm；解钢支架25mm×25mm×3mm；埋注支架应有燕尾，埋注深度应不小于120mm。

3.11.2测定盒、箱及固定点位置

3.11.2.1根据设计首先测出盒、箱与出线口等的准确位置。测量时最好使用自制尺杆。

3.11.2.2根据测定的盒、箱位置，把管路的垂直、水平走向弹出线来，按照安装标准规定的固定点间距的尺寸要求，计算确定支架、吊架的具体位置。

3.11.2.3固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～500mm；中间的管卡最大距离见表3-8。

3.11.3固定方法：有胀管法，木砖法、预埋铁件焊接法，稳注法、剔注法、抱箍法。

3.11.4盒、箱固定：

由地面引出管路至自制明盘、箱时，可直接焊在角钢支架上，采用定型盘、箱，需在盘、箱下侧100～150mm处加稳固支架，将管固定在支架上。盒、箱安装应牢固平整，开孔整齐并与管径相吻合。要求一管一孔不得开长孔。铁制盒、箱严禁用电气焊开孔。

钢管中间管卡最大距离 表3-8 钢管名称 钢管直径（mm） 　　15～20 25～30 40～50 65～100 厚钢管

薄钢管 1500

1000 2000

1500 2500

2000 3500

— 3.11.5管路敷设与连接：

3.11.5.1管路敷设：

水平或垂直敷设明配管允许偏差值，管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2.

a检查管路是否畅通，内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直者应调直。

b敷管时，先将管卡一端的螺丝拧进一半，然后将管敷设在管卡内，逐个拧牢。使用铁支架时，可将钢管固定在支架上，不许将钢管焊接在其它管道上。

3.11.5.2管路连接：管路连接应采用丝扣连接，或采用扣压式管连接。

3.11.6钢管与设备连接：

应将钢管敷设到设备内，如不能直接进入时，应符合下列要求：

3.11.6.1在干燥房屋内，可在钢管出口处加保护软管引入设备，管口应包扎严密。

3.11.6.2在室外或潮湿房间内，可在管口处装设防水弯头，由防水弯头引出的导线应套绝缘保护软管，经弯成防水弧度后再引入设备。

3.11.6.3管口距地面高度一般不宜低于200mm。

3.11.6.4埋入土层内的钢管，应刷沥青包缠玻璃丝布后，再刷沥青油。或应采用水泥砂浆全面保护。

3.11.7金属软管引入设备时，应符合下列要求：

3.11.7.1金属软管与钢管或设备连接时，应采用金属软管接头连接，长度不宜超过1m。

3.11.7.2金属软管用管卡固定，其固定间距不应大于1m。

3.11.7.3不得利用金属软管作为接地导体。

3.11.8变形缝处理：

地线焊接及处理办法见3.9及3.10有关部分。明配管跨接线应紧贴管箍，焊接处均匀美观牢固。管路敷设应保证畅通，刷好防锈漆、调合漆，无遗漏。

3.12吊顶内，护墙板内管路敷设，其操作工艺及要求：材质、固定参照明配管工艺；连接、弯度、走向等可参照暗敷工艺要求施工，接线盒可使用暗盒。

3.12.1会审图纸要与通风暖卫等专业协调，并绘制翻样图经审核无误后，在顶板或地面进行弹线定位。如吊顶是有格块线条的，灯位必须按格块分均，作法如图3.12.1.1和3.12.2所示。护墙板内配管应按设计要求，测定盒、箱位置、弹线定位。

图3.12.1.1

图3.12.1.2

3.12.2灯位测定后，用不少于2个螺丝把灯头盒固定牢。如有防火要求，可用防火布或其它防火措施处理灯头盒。无用的敲落孔不应敲掉，已脱落的要补好。

3.12.3管路应敷设在主龙骨的上边，管入盒，箱必须煨灯叉弯，并应里外带锁紧螺母。采用内护口，管进盒、箱以内锁紧螺母平为准。

3.12.4固定管路时，如为木龙骨可在管的两侧钉钉，用铅丝绑扎后再把钉钉牢。如为轻钢龙骨、可采用配套管卡和螺丝固定，或用拉铆钉固定。直径25mm以上和成排管路应单独设架。

3.12.5花灯、大型灯具、吊扇等超过3kg的电气器具的固定，应在结构施工时预埋铁件或钢筋吊钩，要根据吊重考虑吊钩直径，一般按吊重的五倍来计算，达到牢固可靠。圆钢最小直径不应小于6mm，吊钩做好防腐处理。潜入式灯头盒距灯箱不应大于1m，以便于观察维修。

3.12.6管路敷设应牢固通顺，禁止做拦腰管或拦脚管。遇有长丝接管时，必须在管箍后面加锁紧螺母。管路固定点的间距不得大于1.5m。受力灯头盒应用吊杆固定，在管进盒处及弯曲部位两端15～30cm处加固定卡固定。

3.12.7吊顶内灯头盒至灯位可采用阻燃型普里卡金属软管过渡，长度不宜超过1m。其两端应使用专用接头。吊顶各种盒，箱的安装盒箱口的方向应朝向检查口以利于维修检查。

今天的讨论已经涵盖了“方钢管弯曲弯管加工/a”的各个方面。我希望您能够从中获得所需的信息，并利用这些知识在将来的学习和生活中取得更好的成果。如果您有任何问题或需要进一步的讨论，请随时告诉我。
