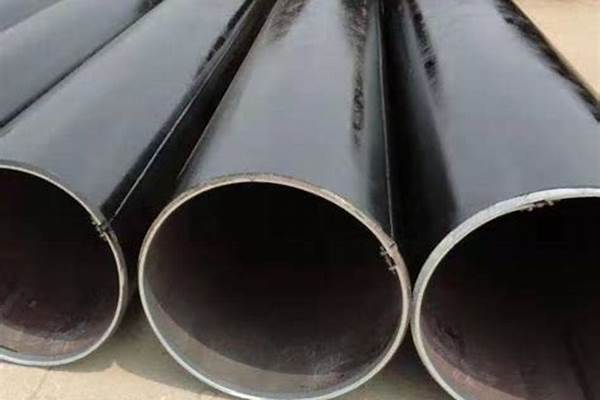

钢管防腐等级/a_钢管防腐等级划分标准

大家好，今天我想和大家探讨一下“钢管防腐等级/a”的应用场景。为了让大家更好地理解这个问题，我将相关资料进行了分类，现在就让我们一起来探讨吧。

文章目录列表:

1.钢管防腐：涂漆保护是关键
2.钢管防腐小贴士
3.防腐工艺和方法
4.管道防腐设计
5.管道防腐规范

钢管防腐：涂漆保护是关键

钢管经过镀锌处理，确实可以短时间防腐，但长期效果无法保证。为了确保十几年后也不生锈，我们必须进行涂漆保护。本文将介绍如何选择合适的防腐涂料，以达到最佳的防腐效果。

涂漆保护是关键

为了确保钢管长期不生锈，我们必须进行涂漆保护。涂漆可以有效地隔绝钢管与外界环境的接触，从而达到防腐的目的。

选择合适的防腐涂料

选择合适的防腐涂料对于钢材的长期保护至关重要。钢管镀锌后，不能用富锌底漆，需要选择环氧锌黄底漆搭配氟碳面漆，才能达到最佳的防腐效果。

氟碳涂料的优势

氟碳涂料在钢材领域的应用已经非常广泛，特别是在彩钢板和建筑桥梁钢结构领域。氟碳涂料具有优异的耐候性、耐腐蚀性和耐化学性，能够有效地保护钢材。

巴特勒的选择

全球钢结构建筑及产品领域的巨头——巴特勒，几乎所有的彩钢板业务和建筑桥梁钢结构业务都采用氟碳涂料涂层。这充分说明了氟碳涂料的优异性能和广泛应用。

钢管防腐小贴士

管道表层处理

管道在防腐处理之前，应对管道基体表面进行处理，清除基体表面的水份、油污、尘垢、污染物、铁锈和氧化皮等。表层处理的方法很多，一般常采用人工除锈、喷砂或化学除锈。人工除锈时，质量标准应达到St3级;喷砂或化学除锈时，质量标准应达到Sa2.5级，表面粗糙度30～50?m较合适。经处理后的表面应在4小时内涂上底漆。

管道外防腐设计

石油沥青防腐层是最古老的防腐层，在大多数干燥地带使用良好。随着技术的发展，环氧煤沥青、富锌涂料等已取代石油沥青成为钢质输水管道的防腐涂料，由于环氧煤沥青系列涂料防腐性能优异，价格较低，一直是钢质输水管道的首选防腐涂料。

环氧煤沥青防腐层一般适用输送介质温度不超过110℃，为适应不同腐蚀环境对防腐层的要求，分为普通级、加强级和特加强级3个等级。普通级的结构为一底漆三面漆，干膜厚度≥0.3mm;加强级的结构为底漆→面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.4mm;特加强级的结构为底漆→面漆→面漆、玻璃布、面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.6mm，面漆、玻璃布、面漆应连续涂缴。实际工程中应根据工程条件、输送介质等进行等级选择。

防腐层施工时环境温度应高于5℃，空气湿度低于80%。稀释剂配比5%，玻璃布压边20～25mm，布头搭接长度为100～150mm。防腐层电压检查：普通级2000V;加强级2500V;特加强级3000V。防腐层检查：每10km漏点≯5处，用低压音频信号检漏仪测定。

管道内防腐设计

钢管内防腐根据输送介质的不同需选择不同的防腐工艺，常用的防腐工艺有水泥砂浆内衬、防腐涂料及塑料衬里等工艺。

水泥砂浆内衬主要用于输送供水和饮用水的管道，衬里用水泥应选用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，标号为425号或525号。衬里施工前应检查管道的变形状况，竖向最大变形不得大于管径的2%，内壁不得有结露和积水。水泥砂浆重量配比在1：1～1：2范围，水泥砂浆坍落度宜取60～80mm，抗压强度不低于30Mpa。

输送非饮用水，尤其是输送污水的管道内防腐一般可采用环氧煤沥青防腐涂料3层做法，一道底漆两道面漆，也可采用无机富锌底漆配环氧树脂涂料两道，干膜厚度0.2～0.4mm。

管道阴极保护设计

阴极保护属于电化学保护，是利用外部电流使金属腐蚀电位发生改变以降低其腐蚀率的防腐蚀技术，通常采用两种方法，即牺牲阳极法阴极保护、外加电流法阴极保护。埋地钢质管道，通常采用牺牲阳极法阴极保护与防腐涂层联合保护，在防腐工程中得到广泛应用，效果良好。

阴极保护体系的设计，先要了解管道的长度、直径、壁厚、涂层种类，以及管道所处地理位置的土壤地质结构、土壤电阻，计算确定牺牲阳极种类、规格、数量和使用寿命。常用Al、Zn、Mn合金作牺牲阳极，阳极开路电位在1.5v以上，阳极一般在200～500米内埋设一组，阳极电缆可采用vv型橡胶钢芯电缆，填包料可采用50%CaSO4，50%膨润土，一般设计使用寿命可达15～30年。

防腐工艺和方法

你是否遇到过聚乙烯防腐胶带在竣工后起泡的情况？这可能是由于底漆涂刷不均、胶带缠绕张力不足，或是防腐管堆放受损。细节决定成败，下面是一些小技巧，帮助你让钢管防腐工程更加完美。

底漆涂刷均匀

确保钢管预处理达到st3级，除锈后涂刷均匀且干燥的底漆。搅拌均匀，避免漏涂和流挂。

胶带缠绕张力适宜

缠绕聚乙烯防腐胶带时，用力拉紧增加张力，确保空气排净。胶带搭接长度要够，缠绕时不能扭曲皱折。

防腐管堆放小心

堆放防腐管时要小心，不同类型要分开，层间和底部垫软质物，并用遮阳网覆盖，避免阳光直射。

气泡处理及时

天气热或阳光足时，气泡可能会产生，这是正常现象。若气泡不消失或产生褶皱，需及时铲除修补。

管道防腐设计

防腐在施工现场进行，防止喷砂飞溅伤人和丢失，防腐用压风采用矿压风系统供风。所有钢管在地面截为长度不大于5m，在喷砂工棚进行喷砂除锈，刷环氧富锌底漆一道，环氧沥青漆一道，待管路下井安装完毕后再刷环氧沥青漆一道整体进行防腐。

♂?搬运、喷砂除锈

搬运一批钢管并把它摆好放稳后准备喷砂。喷砂工要穿戴好防护用品进入喷砂棚，操作者按喷砂工艺对工件表面进行喷砂除锈，除锈后的工件表面清洁度应达到Sa2.5级。

质量检验

钢管喷砂完毕后，检查表面喷砂质量，凡达不到合格的要补喷直到合格为止。

更换钢管

把喷砂合格的钢管运到刷漆地点，然后再搬运一批工件进喷砂房喷砂，完毕后进行检验。

刷漆防腐

把喷砂后的工件表面用干燥后的压缩空气吹干净，在尽可能短的时间内刷好环氧富锌底漆；在晴天或较好的天气里钢管摆放不能超过当班4小时，在阴天或潮湿的环境中，钢管摆放不能超过2小时。

质量检查

刷漆防腐完毕后应检查涂层外观质量及厚度，做好记录，不合格的地方应进行返工处理，直到合格为止。

管道防腐规范

管道在防腐处理之前，应对管道基体表面进行处理，清除基体表面的水份、油污、尘垢、污染物、铁锈和氧化皮等。

管道外防腐设计

石油沥青防腐层是最古老的防腐层，在大多数干燥地带使用良好。随着技术的发展，环氧煤沥青、富锌涂料等已取代石油沥青成为钢质输水管道的防腐涂料。

管道内防腐设计

钢管内防腐根据输送介质的不同需选择不同的防腐工艺，常用的防腐工艺有水泥砂浆内衬、防腐涂料及塑料衬里等工艺。

管道阴极保护设计

阴极保护属于电化学保护，是利用外部电流使金属腐蚀电位发生改变以降低其腐蚀率的防腐蚀技术，通常采用两种方法，即牺牲阳极法阴极保护、外加电流法阴极保护。

设备与管道涂料防腐设计与施工规范

1 总则

1.1 本规范适用于石油化工钢制设备、管道及其附属钢结构的外表面涂料防腐 蚀工程。

本规范不适用于表面温度超过500℃的设备和管道的外表面涂料防腐蚀。

本规范不包括设备和管道的表面色和长输管道的涂料防腐蚀。

1.2 执行本规范时，尚应符合现行有关强制性标准规范的规定。

2 名词、术语

2.1 涂料coating

涂覆于物体表面能形成具有保护、装饰或特殊性能（如绝缘、防腐等）的固态涂膜的一类液体或固体材料之总称。在具体的涂料品种名称中可用“漆”字表示“涂料”，如防锈漆、耐酸漆等。

2.2 漆膜或涂膜paint film

将涂料均匀地涂覆于物体表面上所形成的连续的膜，它可以由一道或几道涂层构成。

2.3 清漆vernish

不含着色物质的一类涂料，常作面漆使用，能形成具有保护、装饰或特殊性能的透明漆膜。

2.4磁漆enamel

涂覆后，所形成的漆膜坚硬．、平整光滑，外观通常类似于搪瓷的一类涂料。

2.5底漆或底层priming coat

多层涂装时，直接涂覆于钢材表面上的涂料。

2.6二道底漆surfacer

多层涂装时，用来修正不平整底漆表面的一类涂料。

2.7中间漆或中间层intermediate coat

介于底层与面层之间的涂层，其主要作用是较多地增加防腐蚀涂层的厚度，且能与底漆和面漆良好附着。

2.8面漆或面层top coat

多层涂装时，涂覆于最上面的一层涂料，一般为l—2道。

2.9附着物adherend

主要包括焊渣、焊接飞溅物，可溶性盐类、油脂、污垢、氧化皮、铁锈和旧漆涂层等。

2.10遮盖力covering power

在物体表面均匀地涂覆一层涂料，使物体表面被完全遮盖而不再呈现原来的状态。此时，每平方米所用的涂料克数称为遮盖力。单位：g/m2。

2. 11 附着力adherence

附着力表示漆膜与被涂物两种物质表面通过物理和化学力的作用结合在一起的牢固程度。一般用“级”来表示。

2.1 2难溶解介质slightly soluble medium

温度20℃时，在水中的溶解度小于2g/L的碱、盐类介质。

2.13易溶解介质soluble medium

温度20℃时，在水中的溶解度等于或大于2g/L的碱、盐类介质。

2.14难吸湿介质 slightly hygroscopic medium

温度20℃时，相对平衡湿度等于或大于60%的碱、盐类介质。

2.15易吸湿介质hygroscopic medium

温度20℃时，相对平衡湿度小于60%的碱、盐类介质。

3设 计

3.1-般规定

3.1.1涂料的选用，应遵守下列原则：

1与被涂物的使用环境相适应：

2与被涂物表面的材质相适应；

3各层涂料正确配套；

4安全可靠，经济合理；

5具备施工条件。

3.1.2碳素钢、低合金钢的设备、管道及其附属钢结构表面应涂漆。

3.1.3涂装在钢材表面上的底层涂料，宜选用现行国家标准《漆膜附着力测定法》GB/ T1720中测定附着力为1级的底漆。

3.1.4除设计另有规定外，下列情况不应涂漆：

1 奥氏体不锈铜的表面：

2镀锌表面； ：

3 已精加工的表面：

4涂塑料或涂变色漆的表面：

5铭牌、标志板或标签。

3.1.5在制造厂制造的静止设备、管道及其附属钢结构应按设计要求涂底漆。

3.1.6下列情况应在施工现场涂漆：

1 在施工现场组装的设备、管道及其附属钢结构：

2在制造厂已涂底漆，需在施工现场修整和涂面漆的设备、管道及其附属钢结构；

3 在制造厂已涂面漆，需在施工现场对损坏的部位进行补涂的设备、．管道及其附属钢结构。

3.1.7埋地设备和管道应进行涂料防腐蚀。

3.1.8大气中腐蚀性物质对钢材表面的腐蚀，可按其腐蚀程度分为强腐蚀、中等腐蚀、弱腐蚀三类，见表3.1.8。

表3.1.8

腐蚀性物质及作用条件

腐蚀程度

类别

作用量

空气相对湿度（%）

强腐蚀

中等腐蚀

弱腐蚀

腐蚀性气体①

Ⅰ

—

＜60

—

—

√③

Ⅱ

—

—

—

√

Ⅲ

—

—

√

—

Ⅳ

—

√

—

—

Ⅰ

—

60~75

—

—

√

Ⅱ

—

—

√

—

Ⅲ

—

—

√

—

Ⅳ

—

√

—

—

Ⅰ

—

＞75

—

√

—

Ⅱ

—

—

√

—

Ⅲ

—

√

—

—

Ⅳ

—

√

√

—

酸雾

无机酸

大量

＞75

√

√

—

少量

＞75

√

—

—

≤75

—

—

—

有机酸

大量

＞75

√

—

—

少量

＞75

√

—

—

≤75

—

√

—

颗粒物②

难溶解

大量

＜60

—

—

√

易溶解、难吸湿

—

—

√

易溶解、易吸湿

—

√

—

难溶解

大量

60~75

—

—

√

易溶解、难吸湿

—

√

—

易溶解、易吸湿

—

√

—

难溶解

大量

＞75

—

—

√

易溶解、难吸湿

√

—

—

易溶解、易吸湿

√

—

—

滴溅液体

工业水

PH＞3

—

—

√

—

PH≤3

—

√

—

—

盐溶液

—

—

√

—

—

无机酸

—

—

√

—

—

有机酸

—

—

√

—

—

碱溶液

—

—

√

—

—

一般有机液体

—

—

—

—

√

注：①腐蚀性气体分类见表A.0.1;

②颗粒物类别见表A.0.2

③表中“√”表示所在备件下的腐蚀程度．

3.1.9设备和管道防腐蚀常用涂料的性能、用途及其配套方案见附录B。

3.1.10涂料使用量的估算见附录C。

3.2表面处理

3. 2.1 钢材表面锈蚀等级和除锈等级，应与国标《涂装前钢材表面锈蚀等级和除锈等级》GB8923中典型样板照片对比确定。

3.2.2钢材表面的锈蚀等级，分为下列四级：

1 A级——全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；

2 B级——已发生锈蚀，且部分氧化皮已经剥落的钢材表面；

3 c级——氧化皮已因锈蚀而剥落或可以刮除，且有少量点蚀的钢材表面：

4 D级——氧化皮已因锈蚀而全面剥离，且已普遍发生点蚀的钢材表面。

3.2.3钢材表面的除锈等级，分为下列四级：

1 St2--彻底的手工和动力工具除锈

钢材表面无可见的油脂和污垢，且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。

2 St3-非常彻底的手工和动力工具除锈

钢材表面无可见的油脂和污垢，且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物，除锈应比St2更为彻底，底材显露部分的表面应具有金属光泽。

3 Sa2-彻底的喷射或抛射除锈

钢材表面无可见的油脂和污垢，且氧化皮、铁锈和油漆涂层等附着物已基本清除，其残留物应是牢固附着的。

4 Sa2.5-非常彻底的喷射或抛射除锈

钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂屡等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑。

3.3地上设备和管道防腐蚀

3. 3.1地上设备和管道防腐蚀涂料I可按表3.3．1选用。

表3.3.1 防腐蚀涂料性能和用途

涂料种类涂料性能和用途

酚醛树脂涂料

沥青涂料

醇酸树脂涂料

过氯乙烯涂料

烯树脂涂料

环氧树脂涂料

聚氨酯涂料

元素有机硅涂料

橡胶涂料

无机富锌涂料

一般防腐

√

√

√

△

△

△

△

△

△

△

耐化工大气

○

√

○

√

√

√

√

○

√

√

耐无机酸

○

○

○

√

√

√

○

○

√

○

╳

○

╳

√

√

○

○

╳

√

○

耐有机酸酸雾及飞沫

╳

√

╳

╳

○

○

○

╳

○

○

耐碱

╳

○

╳

√

√

√

○

√

√

╳

耐盐类

√

○

○

√

√

√

√

○

√

√

耐油

汽油、煤油等

√

╳

○

√

√

√

√

╳

○

√

机油

√

╳

○

√

╳

√

√

○

╳

√

耐溶剂

烃类溶剂

√

╳

○

╳

╳

√

√

○

╳

○

脂、酮类溶剂

╳

╳

╳

╳

╳

○

╳

╳

╳

○

氯化溶剂

╳

╳

╳

╳

╳

○

○

╳

╳

╳

耐潮湿

√

√

○

√

√

√

√

√

√

√

耐水

√

√

╳

√

√

√

√

√

√

√

耐温（℃）

常温

√

√

√

√

√

√

√

△

√

√

≤100

√

╳

√

╳

╳

√

√

△

╳

√

101~200

╳

╳

╳

╳

╳

√

╳

△

╳

√

201~350

╳

╳

╳

╳

╳

√

╳

√

╳

√

351~500

╳

╳

╳

╳

╳

╳

╳

√

╳

○

耐候性

○

╳

√

√

√

╳

√

√

√

√

附着力

√

○

√

╳

○

√

√

○

√

√

注：表中“√”表示性能良好，推荐选用；“○”表示性能一般，了选用；“╳”表示性能差，不宜选用；“△”表示由于价格、施工等原因，不宜选用。

3.3.2除下列情况外，隔热的设备和管道应涂l~2道酚醛或醇酸防锈漆。

1 沿海、湿热地区保温的重要设备和管道，应按使用条件涂耐高温底漆；

2保冷的设备和管道可选用冷底子油、石油沥青或沥青底滚，且宣涂1～2道。

3.3.3地上设备和管道防腐蚀涂层总厚度，应符合表3.3.3中的规定。

表3.3.3 地上设备和管道防腐蚀涂层干膜总厚度(μm)

腐蚀程度

涂层干膜总厚度

重要部位或维修困难部位

室内

室外

强腐蚀

≥200

≥250

增加涂装道数1~2道

中等腐蚀

≥150

≥200

弱腐蚀

≥100

≥120

注：耐高温潦层的漆膜总厚度为40_ 60μm．

3.3.4地上设备和管道的防腐蚀涂层使用寿命应与装置的检修周期楣适应，且不宜少于两年。

3.3.5底层涂料对钢材表面除锈等级的要求，应符合表3.3.5的规定。对锈蚀等级为D级的钢材表面，应采用喷射或抛射除锈．

3.3.5 底层涂料对钢材表面除锈等级的要求

底层涂料种类

除 锈 等 级

强 腐 蚀

中 等 腐 蚀

弱 腐 蚀

醇酸树脂底漆

Sa2.5

St3

St3

沥青底漆

Sa2或St3

St3

St3

醇酸树脂底漆

Sa2.5

St3

St3

过氯乙烯底漆

Sa2.5

St2.5

—

乙烯磷化底漆

Sa2.5

St2.5

—

环氧沥青底漆

Sa2.5

St3

St3

环氧树脂底漆

Sa2.5

St2.5

—

聚氨酯防腐底漆

Sa2.5

St2.5

—

有机硅耐热底漆

—

St2.5

St2.5

氯磺化聚乙烯底漆

Sa2.5

St2.5

—

氯化橡胶底漆

Sa2.5

St2.5

—

无机富锌底漆

Sa2.5

St2.5

—

3.4埋地设备和管道防腐蚀

3.4.1 埋地设备和管道表面处理的除锈等级应为 St3 级。

3.4.2 埋地设备和管道防腐蚀等级，应根据土壤腐蚀性等级按表 3.4.2 确定。

3.4.3 埋地管道穿越铁路、道路、沟渠，以及改变埋设深度时的弯管处，防腐蚀等级应为特加强级。

3.4.4 防腐蚀涂层可选用石油沥青或环氧煤沥青防腐漆。防腐蚀涂层结构，应符合表3.4.4—1 和表 3.4.4—2 的规定。
