dn80的管子直径是多少mm_dn50的管子直径是多少mm

大家好，很高兴有机会和大家一起探究dn80的管子直径是多少mm的问题。我将用专业的态度回答每个问题，同时分享一些具体案例和实践经验，希望这能对大家有所启发。

文章目录列表:

1.一般来说所说的2寸管3寸管的具体尺寸是多少，外径和内径分别是多少
2.管子直径如何换算？
3.dn80钢管外径多少

一般来说所说的2寸管3寸管的具体尺寸是多少，外径和内径分别是多少

一般所用的2寸管3寸管的尺寸是2寸为对应口径DN50也就是直径50MM的,三寸对应口径DN80也就是直径80MM的,4寸管为对应口径DN15，也就是直径15mm，一般在麦购买挑选的时候，要看清他的口径是否是标准的尺寸在挑选的时候要注意这一点这个也是是非常重要的。

管子直径如何换算？

3寸为对应口径DN80，即直径80mm；

4寸为对应口径DN100，即直径100mm；

5寸为对应口径DN125，即直径125mm；

6寸为对应口径DN150，即直径150mm；

8寸为对应口径DN200，即直径200mm。

公称直径用字母“DN”后面紧跟一个数字标志来表示，作为标志符号，符号后面注明单位为毫米的尺寸。公称直径是铸铁管、有缝钢管、混凝土管等管子的标称，例如DN50，即公称直径为50mm的管子。

扩展资料

管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

De主要指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。

D一般指管道内径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

Φ表示普通圆的直径，也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列，对这类钢管规格的表示为管外径×壁厚。例如Φ60.5×3.8。

百度百科--公称直径

dn80钢管外径多少

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

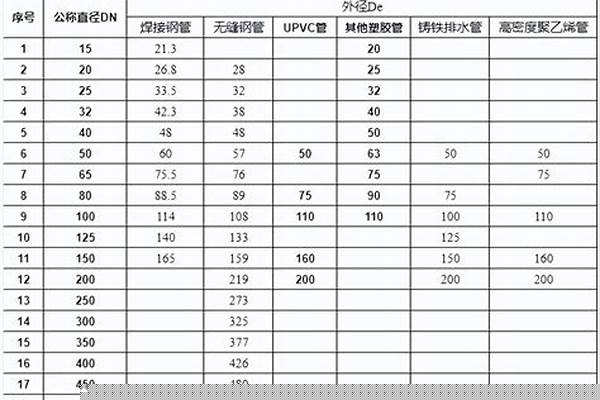

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

dn80钢管外径为88.9mm。DN代表公称直径，管道，则用小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是值，内径随壁厚而变化。

DN，用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN 和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径（用mm 表示）等特征尺寸直接相关。

扩展资料

1、钢管壁厚

SCH 5S 是2mm，SCH 10S是3mm，SCH 20S是4mm，89*2-4都是常规不锈钢管。

2、外径与DN，NB的关系如下：

参考资料来源?百度百科 公称直径

好了，今天关于“dn80的管子直径是多少mm”的话题就讲到这里了。希望大家能够对“dn80的管子直径是多少mm”有更深入的认识，并从我的回答中得到一些启示。您有任何问题或需要进一步的信息，请随时告诉我。
