dn65无缝钢管外径是多少_dn65无缝钢管规格

文章来源：https://www.dhgcn.com 发布时间：2024-03-27 15:09:42 浏览次数：24

dn65无缝钢管外径是多少_dn65无缝钢管规格

现在，请允许我为大家分享一些关于dn65无缝钢管外径是多少的相关信息，希望我的回答可以给大家带来一些启发。关于dn65无缝钢管外径是多少的讨论，开始吧。

文章目录列表:

1.怎样计算管道的外径？
2.不锈钢管DN65内径是多少,外径又是多少
3.无缝钢管的外径单位是什么？
4.2寸半的管子直径是多少?
5.dn50- dn25的管子的外径多大啊？
6.无缝钢管公称直径与外径对照表？

怎样计算管道的外径？

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

不锈钢管DN65内径是多少,外径又是多少

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

常用金属材料为混凝土以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉以及壁厚的情况下也可以使用De来标注。

百度百科-管径

无缝钢管的外径单位是什么？

标准的国标A系列是76.1（73）B系列是76 ，美标的是73，日标是76.3，德标是76.1这些是工业级管，内径看壁厚是多少，外径减去壁厚的两倍就是实际内径。

钢管不仅用于输送流体和粉状固体、交换热能、制造机械零件和容器，它还是一种经济钢材。用钢管制造建筑结构网架、支柱和机械支架，可以减 轻重量，节省金属20～40%，而且可实现工厂化机械化施工。

用钢管制造公路桥梁不但可节省钢材、简化施工，而且可大大减少涂保护层的面积，节约投资和维护费用。

扩展资料：

不锈钢管按材质分为普通碳素钢管、优质碳素结构钢管、合金结构管、合金钢管、轴承钢管、不锈钢管以以及为节省贵重金属和满足特殊要求的双金属复合管、镀层和涂层管等。

不锈钢管的种类繁多，用途不同，其技术要求各异，生产亦有所不同。当前生产的钢管外径范围0.1—4500mm、壁厚范围0.01～250mm。为区分其特点，一般来说按如下的对钢管进行分类。

生产方式：

不锈钢管按生产方式分为无缝管和焊管两大类，无缝钢管又可分为热轧管，冷轧管、冷拔管和挤压管等，冷拔、冷轧是钢管的二次加工；焊管分为直缝焊管和螺旋焊管等。

不锈钢管是一种经济的断面钢材，是钢铁工业中的一项重要产品，可广泛

不锈钢管用于生活装饰和工业，市面上很多人用于 楼梯扶手、护窗、栏杆、家具等。常见的有 201 和304 两种材质。

百度百科—不锈钢管

2寸半的管子直径是多少?

DN-公称直径

Ф－外径大外径系列

DN15-ф22mm

DN20-ф27mm

DN25-ф34mm

DN32-ф42mm

DN40-ф48mm

DN50-ф60mm

DN65-ф76(73)mm

DN80-ф89mm

DN100-ф114mm

DN125-ф140mm

DN150-ф168mm

DN200-ф219mm

DN250-ф273mm

DN300-ф324mm

DN350-ф360mm

DN400-ф406mm

DN450-ф457mm

DN500-ф508mm

DN600-ф610mm

小外径系列

DN15-ф18mm

DN20-ф25mm

DN25-ф32mm

DN32-ф38mm

DN40-ф45mm

DN50-ф57mm

DN65-ф73mm

DN80-ф89mm

DN100-ф108mm

DN125-ф133mm

DN150-ф159mm

DN200-ф219mm

DN250-ф273mm

DN300-ф325mm

DN350-ф377mm

DN400-ф426mm

DN450-ф480mm

DN500-ф530mm

DN600-ф630mm

管子的直径可分为外径、内径、公称直径。

扩展资料

无缝钢管是由整块金属制成的，表面上没有接缝的钢管，称为无缝钢管。生产，无缝管分热轧管、冷轧管、冷拔管、挤压管、顶管等。

按照断面形状，无缝钢管分圆形和异形两种，异形管有方形、椭圆形、三角形、六角形、瓜子形、星形、 带翅管多种复杂形状。直径达650mm，最小直径为 0.3mm。

用途不同， 有厚壁管和薄壁管。无缝钢管主要用做石油地质钻探管、石油化工用的裂化管、锅 炉管、轴承管以以及汽车、拖拉机、航空用高精度结构钢管。

无缝钢管用途很广泛。

1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制，产量最多，主要用作输送流体的管道或结构零件。

2、用途不同分三类供应：a、按化学成分和机械性能供应；b、按机械性能供应；c、按水压试验供应。按a、b类供应的钢管，如用于承受液体压力，也要进行水压试验。

3、专门用途的无缝管有锅炉用无缝管、化工电力用，地质用无缝钢管以及石油用无缝管等多种。

无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水以及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相重量较轻，是一种经济截面钢材。

广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以以及建筑施工中用的钢脚手架等用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，已广泛用钢管来制造。

无缝钢管-百度百科

dn50- dn25的管子的外径多大啊？

2寸半无缝钢管对应公称直径是DN65，外径分为大外径和小外径，分别为Φ76和Φ73。

公称直径(nominaldiameter)，又称平均外径(meanoutsidediameter)。是指容器、管道以及其附件的标准化直径系列。采用公称直径有利于实现零部件的标准化，也方便于设计、制造、修配和管理，降造成本。

容器，公称直径用内径表示；管道，则用小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是值，内径随壁厚而变化。

1、水管常见尺寸：DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。

2、水管常见材料：(1)塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。(2)金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

无缝钢管公称直径与外径对照表？

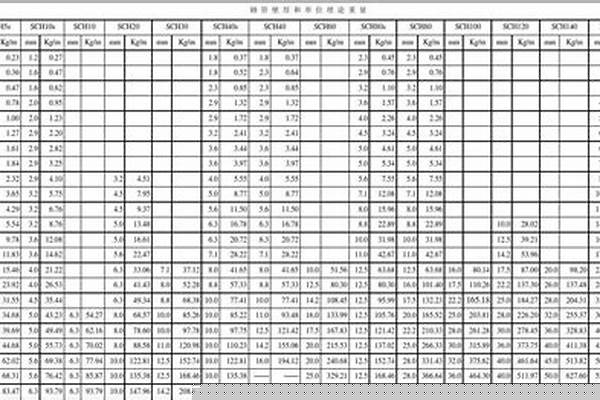

常用钢管规格表如图所示：

大外径系列，规格，DN-公称直径，Ф－外径，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

dn与无缝钢管dn以及inch的区别

dn:公称直径de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例无缝钢管?dn钢管dn50，sch20，镀锌钢管nb2”，sch20

外径与dn，nb的关系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷轧无缝管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

百度百科：钢管公称直径

给你找了，然后过来的，你看看吧，希望对你有用。

补充：：：：600的都是焊接管道，公称直径和外径没有对应关系！

压力管道标准规格

dn-公称直径

ф－外径大外径系列dn15-ф22mm，dn20-ф27mm

dn25-ф34mm，dn32-ф42mm

dn40-ф48mm，dn50-ф60mm

dn65-ф76(73)mm，dn80-ф89mm

dn100-ф114mm，dn125-ф140mm

dn150-ф168mm，dn200-ф219mm

dn250-ф273mm，dn300-ф324mm

dn350-ф360mm，dn400-ф406mm

dn450-ф457mm，dn500-ф508mm

dn600-ф610mm，

小外径系列

dn15-ф18mm，dn20-ф25mm

dn25-ф32mm，dn32-ф38mm

dn40-ф45mm，dn50-ф57mm

dn65-ф73mm，dn80-ф89mm

dn100-ф108mm，dn125-ф133mm

dn150-ф159mm，dn200-ф219mm

dn250-ф273mm，dn300-ф325mm

dn350-ф377mm，dn400-ф426mm

dn450-ф480mm，dn500-ф530mm

dn600-ф630mm，

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母d来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用d108*5表示，塑料管也用外径表示，如de63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用dn表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号dn表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

好了，今天关于“dn65无缝钢管外径是多少”的话题就到这里了。希望大家能够通过我的讲解对“dn65无缝钢管外径是多少”有更全面、深入的了解，并且能够在今后的生活中更好地运用所学知识。
