48钢管的标准直径以以及壁厚的问题,我有些许经验和知识储备。希望我的回答能够为您提供一些启示和帮助。
文章目录列表:
1.无缝钢管公称直径与外径对照表?无缝钢管公称直径与外径对照表?
其实在工程领域并没有一个完全的管道公称直径与外径的对照,外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径(外径减两个壁厚)但也不完全相等,大致差不多,取整就行。
φ108*7的外径108,它的公称直径是100;再φ32*4.5,外径32,公称直径应该是25。以此类推,就能得到外径与公称直径的对应关系了。

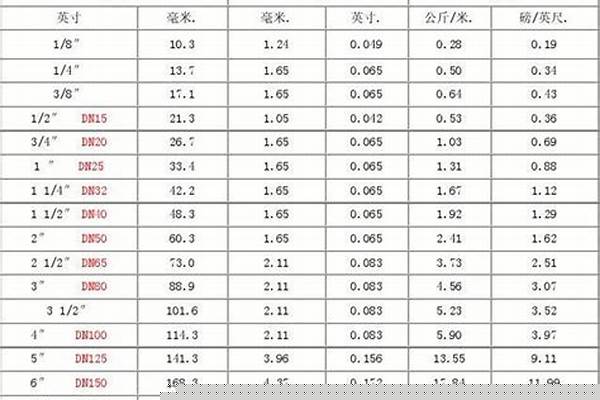

具体对照表如下:
规格:DN-公称直径 ?Ф-外径
1、大外径系列
DN15-ф22mm,
DN20-ф27mm
DN25-ф34mm,
DN32-ф42mm
DN40-ф48mm,
DN50-ф60mm
DN65-ф76(73)mm,
DN80-ф89mm
DN100-ф114mm,
DN125-ф140mm
DN150-ф168mm,
DN200-ф219mm
DN250-ф273mm,
DN300-ф324mm
DN350-ф360mm,
DN400-ф406mm
DN450-ф457mm,
DN500-ф508mm
DN600-ф610mm,
2、小外径系列
DN15-ф18mm,
DN20-ф25mm
DN25-ф32mm,
DN32-ф38mm
DN40-ф45mm,
DN50-ф57mm
DN65-ф73mm,
DN80-ф89mm
DN100-ф108mm,
DN125-ф133mm
DN150-ф159mm,
DN200-ф219mm
DN250-ф273mm,
DN300-ф325mm
DN350-ф377mm,
DN400-ф426mm
DN450-ф480mm,
DN500-ф530mm
DN600-ф630mm
扩展资料:
管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。
在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也叫公称通径,是管子(或者管件)的规格名称。
管子的公称直径和其内径、外径都不相等。
例如:公称直径为100MM的无缝钢管有102*5、108*5等好几种,108为管子的外径,5表示管子的壁厚,该钢管的内径为(108-5-5)=98MM,但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称。
在设计图纸中所以要用公称直径,目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸,公称直径采用符号DN表示,在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚。
百度百科—公称直径
脚手架钢管的直径应为48.3mm。
R=48/2=24mm,所以内径r=24-2.5=21.5mm
所以环形面积是S=π(24*24-21.5*21.5)=357.3562平方毫米
所以钢管的体积是
V=S*h=357.3562*6000=2144100立方毫米=2144100*10^(-9)*立方米
钢管密度一般是7900kg/m3
所以质量为M=2144100*10^(-9)*7900=16.9384kg
依据《建筑施工扣件式钢管脚手架 安全技术规范》JGJ 130—2011。 脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793 或《低压流 体输送用焊接钢管》GB/T3091中规定的Q235普通钢管;钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。 脚手架管宜采方管协会速递脚手架管规格:
用于搭建脚手架的钢管一般有两种,一种外径48mm,壁厚3.5mm;另一种外径51mm,壁厚3mm。 脚手架管宜采用Φ48.3×3.6钢管。每根钢管的质量不应大于25.8kg。
最常见的划分方式就是按照钢管的直径进行划分,一般有四种规格:3cm、2.75cm、3.25cm、2cm。而长度方面也存在很多不同的规格,一般的长度要求在1-6.5m之间,其他的长度可以实际的顾客需求而进行生产加工。除了直径与长度,厚度方面也有相应的规格要求,一般说来是在2.4-2.7mm的厚度要求范围之内。
扩展资料:
脚手架的作用:
1、可在脚手架上施工;
2、可在脚手架上堆放材料;
3、可在脚手架上进行运输。
脚手架的基本要求:
1、脚手架的宽度一般为2m左右,最小不得小于1.5m;
2、施工期间,在各种荷载作用下,脚手架不变形,不摇晃,不倾斜;
3、搭拆简单,搬运方便,能多次周转使用;
4、因地制宜,就地取材,尽量节约用料。
脚手架的分类:
1、按与建筑物位置关系分,外脚手架、里脚手架;
2、按支固方式分,落地式脚手架、悬挑式脚手架、附墙悬挂脚手架、悬吊脚手架、附着升降脚手架、水平移动脚手架;
3、按架构方式分,杆件组合式脚手架、框架组合式脚手架、格构组合式脚手架、台架;
4.按设置形式分,单排脚手架、双排脚手架、多排脚手架、满堂脚手架、满高脚手架、周边脚手架。
百度百科--扣件式钢管脚手架
好了,今天关于“48钢管的标准直径以以及壁厚”的探究就到这里了。希望大家能够对“48钢管的标准直径以以及壁厚”有更深入的认识,并且从我的回答中得到一些帮助。
