薄壁焊管直径外径壁厚对照表_薄壁焊管直径外径壁厚对照表图

在下面的时间里，我会通过一些例子和解释详细回答大家关于薄壁焊管直径外径壁厚对照表的问题。关于薄壁焊管直径外径壁厚对照表的讨论，正式开始。

文章目录列表:

1.焊管的规格与型号
2.焊接钢管的每米重量表
3.请问焊接钢管（直缝管）DN150的外径是159还是168
4.有缝钢管规格表?
5.不锈钢钢管规格表
6.直径为100mm的钢管壁厚是多少

焊管的规格与型号

焊管型号是15(1/2")，其中15就是它的内径为15mm。焊管的规格型号按英寸一般有： 1/2"， 3/4" ，1" 1 ，1/2"，等。型号是15(1/2")，其中15就是它的内径为15mm。焊接钢管又称焊管，是有接缝的钢管，是将钢板或带钢卷取成形后焊接制成的钢管，一般为定尺6米。?

焊接钢管生产工艺简单、生产效率高、品种规格多、设备投资少，但强度一般低于无缝钢管。?在实际生产和应用中，焊管常按焊接方式分为直缝焊管和螺旋焊管两种。

焊管分类补充

普通碳素钢电线套管（GB/T3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。直缝电焊钢管（YB242-63）是焊缝与钢管纵向平行的钢管。一般来说分为公制电焊钢管、电焊薄壁管、变压器冷却油管。

承压流体输送用螺旋缝埋弧焊钢管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。

内容参考：百度百科-焊管

焊接钢管的每米重量表

6mm。

1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示。

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示。

3、 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示。

4、塑料管材，管径宜按产品标准的表示。

扩展资料：

注意事项：

焊缝与钢管纵向平行的钢管就是直缝钢管，一般来说分为公制电焊钢管、电焊薄壁管、变压器冷却油管。生产工艺简单，生产效率高，成本低，发展较快是直缝钢管的一些优点。不同的目的，有不同的后道生产工序(可以粗略地分为脚手架管，电线套管，支架管，流体管，护栏管等)。

普通焊管用于输送低压流体，由Q195A，Q215A和Q235A钢制成，也可以由其他易于焊接的低碳钢制成。钢管需要进行水压，弯曲，压扁等实验，对表面质量有要求。交货长度为4-10m，一般来说需要将其固定为长度(或两倍长度)。加厚钢管有两种，有螺纹和无螺纹的管端形式将钢管分为焊接钢管尺寸的两种。

百度百科-钢管

请问焊接钢管（直缝管）DN150的外径是159还是168

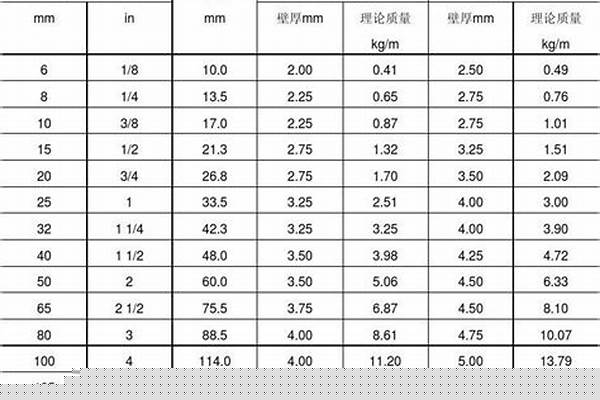

焊接钢管的每米重量表如下图所示

钢材理论重量计算公式

1、无缝钢管计算公式为:外径壁厚*壁厚*0.02466=每米重量例如: φ159*5无缝钢管每米重量计算为: [159-5*5*0.02466=19. 988公斤/米]

2、螺旋焊管计算与无缝钢管相同。(试用于焊接钢管)。螺旋焊管每米另加0.5公斤

3、钢板重量计算为:长*宽*厚*7.85 例如:一块8.5米长1.8宽厚为12MM的钢板重量为:

[8.5*1.8*12*7.85=1441.26公斤]扁钢的重量与钢板相同。

扩展资料

焊接钢管分类

按焊接不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。

电焊钢管：用于石油钻采和机械制造业等。

炉焊管：可用作水煤气管等，大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送、管桩、桥墩等。

按焊缝形状分类可分为直缝焊管和螺旋焊管

直缝焊管：生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管：强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

有缝钢管规格表?

DN150 是国际通用尺寸 159mm 是 国标尺寸 168mm 是美标尺寸。

DN是指管道的公称直径,注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;一般来说用来描述镀锌钢管,它与英制单位的对应关系如下:

4分管:4/8英寸:DN15;

6分管:6/8英寸:DN20;

1寸管:1英寸:DN25;

寸二管:1又1/4英寸:DN32;

寸半管:1又1/2英寸:DN40;

两寸管:2英寸:DN50;

三寸管:3英寸:DN80(很多地方也标为DN75);

四寸管:4英寸:DN100;

扩展资料

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。(管子又分为英制管和公制管的。

公称直径为DN100的管，该管为国际通用系列（俗称英制管），其外径是114.3mm；该管为国内沿用系列（俗称公制管），其外径是108mm。 这样就出现了两种直径了，不矛盾的。)公称直径可用公制mm表示，也可用英制in表示。

参考资料:百度百科-公称直径

不锈钢钢管规格表

问题一：有缝钢管直径尺寸如何计算 1、按生产分类

（1）无缝管――热轧管、冷轧管、冷拔管、挤压管、顶管（2）焊管（a）按工艺分――电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管

（b）按焊缝分――直缝焊管、螺旋焊管

2、按断面形状分类

（1）简单断面钢管――圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他

（2）复杂断面钢管――不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、

表壳钢管、其他

3、按壁厚分类――薄壁钢管、厚壁钢管

4、按用途分类――管道用钢管、热工设备用钢管、机械工业用钢管、石油、地质钻探用钢管、容器钢管、化学工业用钢管、特殊用途钢管、其他

问题二：有缝钢管规格表、无缝钢管规格表。有哪位资深大侠给分享一份啊。谢谢 多百度几个规格表对比下，可以百度文库 搜那种pdf格式的，相对较准确

-京鑫无缝管厂的回答希望您能满意

问题三：有缝钢管的优缺点？ 价格便宜，但不能承受压力，一般用于管路。

问题四：有缝钢管有那几种分类？以及各分类管道的生产，规格，长度，外观特点。 1、按生产分类（1）无缝管――热轧管、冷轧管、冷拔管、挤压管、顶管（2）焊管（a）按工艺分――电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管（b）按焊缝分――直缝焊管、螺旋焊管2、按断面形状分类（1）简单断面钢管――圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他（2）复杂断面钢管――不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他3、按壁厚分类――薄壁钢管、厚壁钢管4、按用途分类――管道用钢管、热工设备用钢管、机械工业用钢管、石油、地质钻探用钢管、容器钢管、化学工业用钢管、特殊用途钢管、其他

问题五：有缝钢管和无缝钢管怎么去区别？ 把丢到水里，冒泡的是有缝钢管，不冒泡的是无缝钢管，这两种看起来产皮没区别，用起来的时候对真空度有影响，看你自己用在哪里了，才需不需要注意！

相对无缝钢管都是二次合成的，相对便宜些，外表可能也不是亮，但是现在的商家会把表面做的很光滑。

问题六：有缝钢管和无缝钢管的国家的相关标准是什么 5分 有关有缝钢管和无缝钢管的国家相关标准不是一下子说的清楚的，有很多（几十个）。你可以找一本标准出版社出版的“黑色冶金工业标准汇编―钢管以及铸铁管”分册看看就明白了。

问题七：无缝钢管和有缝钢管的区别 有缝与无缝的生产工艺区别就没有必要说了，主要说一下使用区别：

1、有缝管一般能够承受的使用压力在20公斤以内，这是最安全的使用范围。它一般用于输水、煤气、压缩空气等低压流体；

2、无缝管可以承受超高压，当然其壁厚也会随之增加，这需要压力要求来进行设计。它一般用于高压油管、锅炉管等高温高压的设备使用。也有结构用的无缝管，这就看设计要求了。

3、当前也有一些有缝钢管无缝化处理的管，它是对焊缝进行了退火处理，消除了焊缝的残余应力，使焊缝与母材相当，其承压范围基本与无缝管相当。也可考虑使用。

4、当然市场上也有一些采用有缝钢管整体加热以后再拉拔或带芯头轧制的无缝钢管，主要以小规格为主，这类管仅在外形方面属于无缝管，其实质并不是很好，要注意哦！！

问题八：无缝钢管和有缝钢管怎么分规格 如楼上所说，规格就是尺寸。

一般钢管规格标示：外径*壁厚，108*4.5 表示外径108mm,壁厚4.5的钢管。

钢管一般分国标 和非标，也有外国标准美标，德标，日标等。

常见国标无缝钢管规格：

12×1

14×1.5-2.5-3

16×1.5-2.5-4

18×2.3-4-5

20×2.5-3-5

24×2.5-3-4-5-6

25×2.5-3-4-5-6

28×3-3.5-4-5-6

32×3.5-4-5-6-8

34×4-5-6-8

36×3.5-5-6-8

38×4-5-6-7-8-9-10

39×3.5-5-8-10

42×3.5-4-5-6-7-8-9-10

45×3.5-4-5-6-7-8-9

48×3.5-4-5-6-7-8-9-10

51×3.5-4-5-6-7-8-9-10

56×3.5-4-5-6-7-8-9-10

57×3.5-5-6-7-8-9-10-12

60×3.5-4.5-5-6-7-8-9-12-14

63×3.5-4.5-5-6-7-8-9-10-12-14

68×4-4.5-5-6-7-8-9-10-12-14-16

70×4-4.5-5-6-7-8-9-10-12-15-16

73×4-4.5-5-6-7-8-9-10-12-15

76×4-4.5-5-6-7-8-9-10-12-14

规格

83×4.5-5-10-12-14-16-18-20

89×4.5-8-10-12-14-16-18-20

95×4.5-6-8-10-12-14-16-20

102×4.5-5-6-7-8-10-12-14-16-20

108×4.5-5-6-7-8-10-12-14-18-20-22

114×4.5-5-6-7-8-10-12-14-18-20

121×4.5-5-6-7-8-10-12-14-16-20

127×4.5-5-6-7-8-10-12-14-16-20

133×4.5-6-8-12-14-16-18-20-25-30

140×5-6-7-8-9-10-12-14-16-20-22

146×4.5-6-8-12-14-16-18-20-25-30

152×4.5-6-8-12-14-16-18-20-25-30

159×4.5-6-10-12-14

159×16-18-20-22-25-30

168×8-10-12-14-20-25-30-35

180×8-12-16-25-30

180×32-34-38-40-45-50

194×6-8-12-16-20-25-30-40-45-50

203×6-7-10-15-20-25-30

203×32-36-40-45-50

219×6-8-12-16-18-20-25

219×30-40-45-50-55

219×55-58-60-65-70

245×8-10-14-17-20-22

245×25-28-30-34-40

规格

273×7-9-12-15-18-20-25

245×25-28-30-34-40

273×7-9-12-15-18-20-25

273×30-35-38-40-45-50

299×8-12-16-20-24-28

299×30-32-36-38-40-45

325×8-12-14-18-38-42

325×28-32-34-38-42

351×10-16-20-25-40

355×6-18-20-25-30-40/52

377×8-12-15-20-24-28

377×30-37-40-45-......>>

问题九：有缝钢管和焊接钢管的区别 钢管分无缝钢管和焊接钢管（有缝管）两大类。

焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的、表面有接缝的钢管。按焊接不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。按焊缝形状可分为直缝焊管和螺旋焊管。电焊钢管用于石油钻采和机械 制造业等。炉焊管可用作水煤气管等，大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送、管桩、桥墩等。焊接钢管比无缝钢管成本低、生产效率高。

问题十：有缝钢管理论重量表 和无缝钢管的计算相同，你可以在我的百度空间内找到公式。

直径为100mm的钢管壁厚是多少

不锈钢管是一种中空的长条钢材，大量用作输送流体的管道，如石油、天燃气、水、煤气、蒸气等，在搞弯、抗扭强度相重量较轻，所以也广泛用于制造机械零件和工程结构。也常用作生产各种常规武器、枪管、炮弹等。今天小编为大家一下不锈钢管规格表以以及不锈钢管执行标准。

一、不锈钢管规格表

　　二、不锈钢管材质

201(1Cr17Mn6Ni5N)

202(1Cr18Mn8Ni5N)

301(1Cr17Ni7)

302(1Cr18Ni)

304(0Cr18Ni9)、SS304、TP304

304L(00Cr19Ni10)、SS304L、TP304L

321(1Cr18Ni9Ti)、SS321、TP321

316(0Cr17Ni12Mo2)、SS316、TP316

316L(0Cr17Ni14Mo2)、SS316L、TP316L

310S(0Cr25N20)、SS310S、TP310S

三、不锈钢管执行标准

GB2270-80?不锈钢无缝钢管

GB/T14976-94?流体输送用不锈钢无缝钢管

GB/T14975-94?结构用不锈钢无缝钢管

GB13296-91?锅炉、热交换器用不锈钢无缝钢管

(GJB2608-96)(YB676-73)航空用结构钢厚壁无缝钢管

(GJB2296-95)(YB678-71)航空用不锈无缝钢管

(YB/T679-97)(YB679-71)航空用18A空心铆钉薄壁无缝钢管

(GJB2609-96)(YB680-71)航空用结构薄壁无缝钢管

(YB/T681-97)(YB681-71)航空用导管20A薄壁无缝钢管

GB3090-82?不锈钢小直径钢管

GB5310-95?高压锅炉用无缝钢管

GB3087-82?低中压无缝钢管

GB3089-92?不锈耐酸极薄壁无缝钢管

GB9948-88?石油裂化无缝钢管

ASTM?A213?锅炉、热交换器用铁素体和奥氏体合金钢无缝钢管

ASTM?A269?一般用途奥氏体不锈钢无缝钢管和焊接钢管

ASTM?A312?奥氏体不锈钢无缝钢管焊接钢管焊接钢管

ASTM?A450?碳素钢,铁素体和奥氏体合金钢管的一般要求

ASTM?A530?专门用途的铁素钢和合金钢的一般要求

ASTM?A789?一般要求碳素体奥氏体不锈钢无缝钢管和焊接钢管

JIS?G3456-88?机械结构用不锈钢管

JIS?G3448-88?普通管道用不锈钢管

JIS?G3459-88?管道用不锈钢管

JIS?G3463-88?锅炉、热交换器用不锈钢管

Q/HYAD?101-91?化工用无缝长钢管

(0Cr18NI11T)?Q/HYAD?103-91?00Cr18Ni5MO3Si2双相不锈钢无缝钢管

就是小编为大家的不锈钢管规格表以以及不锈钢管执行标准，希望能够帮助到您。更多关于不锈钢管规格表的信息，请继续关注土巴兔学装修。

分为两种情况：

1、焊接钢管DN100（外径114,壁厚4mm）；

2、无缝钢管DN100（外径108,壁厚4mm）。

管子的直径可分为外径、内径、公称直径。?管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。

厚壁钢管质量的关键要数壁厚的均匀度，厚壁钢管的壁厚得不到控制将直接影响钢管质量和用途，厚壁钢管，大口径厚壁钢管一般用在各种机械加工，厚壁零件加工，厚壁钢管的管壁的均匀将直接影响后期加工零件的质量，厚壁钢管的管壁得不到控制，是整体钢管的质量得不到严格把关。

扩展资料：

钢管可按轧制工艺、是否有缝以以及截面形状等进行分类。

按轧制工艺分类，钢管可分为热轧钢管和冷轧钢管；按钢管是否有缝分类，钢管分为无缝钢管和焊接钢管，其中常用焊接钢管按焊缝种类又可分为高频焊管、直缝埋弧焊管、螺旋埋弧焊管等3种。

常见钢管分类：

1、无缝钢管

无缝钢管的壁厚比较厚，径厚比较小。但管径受到限制，其应用也受到限制，而且生产成本，特别是大口径无缝钢管的生产成本相对较高。

2、高频焊钢管

高频焊管管形好，壁厚均匀，焊接产生的内外毛刺通过相应刮平，在线通过无损检测严格控制焊缝质量，自动化程度很高，生产成本低廉。但壁厚相对较薄，管径相对较小，壁厚一般不超过12mm，管径一般不超过610mm，钢结构别适合管衍架结构。

3、直缝埋弧焊管

直缝埋弧焊管采用双面埋弧焊焊接工艺，在静态条件下焊接，焊缝质量高，焊缝短，产生缺陷的几率很小。

4、螺旋埋弧焊管

螺旋埋弧焊管焊缝呈螺旋线分布，焊缝长，处于动态条件下焊接时，焊缝还来不以及冷却就离开了成型点，极易产生焊接热裂纹。裂纹的方向和焊缝平行，和钢管轴线成夹角，一般在30-70°之间。

钢管的保养维护：

1、挑选适宜的场地和库房保管厚壁钢管的场地或仓库，应挑选在清洁干净、排水通畅的地方，远离产生有害气体或粉尘的厂矿。在场地上要清除杂草以及一切杂物，保持厚壁钢管干净。在仓库里不得与酸、碱、盐、水泥等对厚壁钢管有侵蚀性的材料堆放在一起。

2、不同品种的厚壁钢管应分别堆放，防止混淆，防止接触腐蚀。大型型钢、钢轨、辱钢板、大口径厚壁钢管、锻件等可以露天堆放。

3、中小型型钢、盘条、钢筋、中口径厚壁钢管、钢丝以及钢丝绳等，可在通风良好的料棚内存放，但必须上苫下垫。一些小型厚壁钢管、薄钢板、钢带、硅钢片、小口径或薄壁厚壁钢管、各种冷轧、冷拔厚壁钢管以以及价格高、易腐蚀的金属制品，可存放入库。

百度百科-钢管分类

百度百科-厚壁钢管

好了，关于“薄壁焊管直径外径壁厚对照表”的话题就到这里了。希望大家通过我的对“薄壁焊管直径外径壁厚对照表”有更全面、深入的认识，并且能够在今后的实践中更好地运用所学知识。
