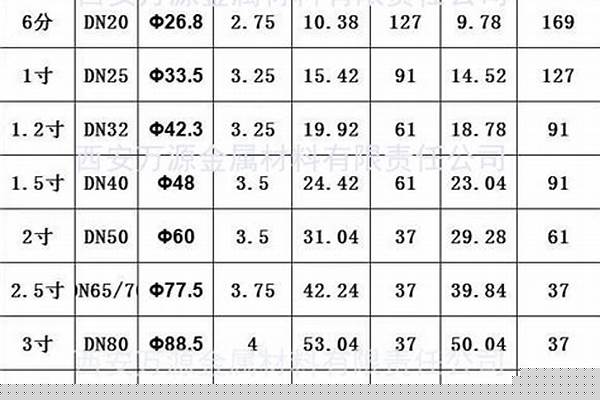

大口径钢管规格型号对照表_大口径钢管规格型号对照表图片

文章来源：https://www.dhgcn.com 发布时间：2024-04-06 12:38:40 浏览次数：22

大口径钢管规格型号对照表_大口径钢管规格型号对照表图片

接下来，我将通过一些实际案例和个人观点来回答大家大口径钢管规格型号对照表的问题。现在，让开始探究一下大口径钢管规格型号对照表的话题。

文章目录列表:

1.镀锌钢管型号规格
2.大口径钢管的规格
3.无缝钢管公称直径与外径对照表？

镀锌钢管型号规格

镀锌管型号规格主要为：

DN15型号外径为21.3mm，简称4分管。

DN20型号外径为26.8mm，简称6分管。

DN25型号外径为33.5mm，简称1寸。

DN32型号外径42.25mm，简称1寸2。

DN40型号外径为48mm，简称1寸半。

DN50型号外径为60mm，简称2寸。

DN65/70型号外径为75.5mm，简称2寸半。

DN80型号外径为88.5mm，简称3寸。

DN100型号外径为114mm，简称4寸。

DN125型号外径为140mm，简称5寸。

DN150型号外径为165mm，简称6寸。

DN200型号外径为219mm，简称8寸。

热镀锌钢管的应用：

热镀锌钢管经常使用于建筑、机械、煤矿、化工、动铁道车辆、汽车工业、公路、桥梁、集装箱、设施、农业机械、石油机械、探矿机械等制造工业。

镀锌钢管分为冷镀锌管、热镀锌管，最初镀锌钢管作为水管使用，几年后管内就产生了大量锈垢，流出黄水不仅污染洁具，且夹杂着不光滑内壁滋生的细菌，锈蚀造成水中重金属含过高，严重危害人体健康。

于是在六七十年代，发达国家开始研发新型管材，并陆续禁用镀锌钢管。我国也发文明确从2000年起禁用镀锌钢管，目前大多新建小区已很少使用镀锌钢管了，但也有些小区还在使用镀锌钢管。

大口径钢管的规格

DN15 型号外径为21.3mm

DN20 型号外径为26.9mm

DN25 型号外径为33.7mm

DN32 型号外径42.mm

DN40 型号外径为 48.3mm

DN50 型号外径为60 mm

DN65 型号外径为76.1mm

DN80 型号外径为 88.9mm

DN100 型号外径为114.3mm

DN125 型号外径为140mm

DN150 型号外径为168.3mm

DN200 型号外径为219.1mm。

扩展资料：

镀锌钢管分为冷镀锌钢管、热镀锌钢管，冷镀锌钢管已被禁用，后者还被国家提倡暂时能使用。六七十年代，国际上发达国家开始开发新型管材，并陆续禁用镀锌管。建设部等四部委也发文明确从2000年起禁用镀锌管作为供水管，新建小区的冷水管已经很少使用镀锌管了，有些小区的热水管使用的是镀锌管。热镀锌钢管在消防、电力和高速公路上有广泛的应用。

百度百科—镀锌钢管

无缝钢管公称直径与外径对照表？

规格 数量 规格 数量 规格 数量 规格 数量 规格 数量 规格 数量 406*16 12 457*32 20 508*80 20 530*22 10 660*80 20 820*55 56 406*17 14 457*35 25 508*90 20 530*25 20 660*90 20 820*60 52 406*18 14 457*40 20 508*100 20 530*28 15 660*100 20 820*70 54 406*19 14 457*45 25 530*16 30 610*30 20 660*150 20 820*80 50 406*20 14 457*50 15 530*17 20 610*32 10 710*20 30 820*90 65 406*22 14 457*55 20 530*18 20 610*35 10 710*22 15 820*100 62 406*25 18 457*60 20 530*19 20 610*40 10 710*25 20 820*150 61 406*28 20 457*65 15 530*20 30 610*45 10 710*28 15 820*200 63 406*30 25 457*70 20 530*22 20 610*50 20 710*30 20 864*40 75 406*32 25 457*80 20 530*25 30 610*55 15 710*32 15 864*55 78 406*35 25 457*90 25 530*28 30 610*60 15 710*35 15 864*60 79 406*40 25 457*100 20 530*30 20 610*65 10 710*40 20 864*70 81 406*45 50 480*16 50 530*32 30 610*70 60 710*45 20 864*80 89 406*50 28 480*17 15 530*35 20 610*80 10 710*50 20 864*90 85 406*55 25 480*18 15 530*40 20 610*90 10 710*55 15 864*100 25 406*60 20 480*19 30 530*45 20 610*100 15 710*60 25 864*150 36 406*65 25 480*20 20 530*50 20 610*150 15 710*65 30 864*200 23 406*70 20 480*22 20 530*55 25 630*18 15 710*70 60 900*60 68 406*80 25 480*25 20 530*60 25 630*19 15 710*80 30 900*70 23 406*90 20 480*28 20 530*65 60 630*20 10 710*90 30 900*80 35 426*16 25 480*30 25 530*70 30 630*22 25 710*100 54 900*90 39 426*17 25 480*32 15 530*80 60 630*25 15 710*150 50 900*100 69 426*18 20 480*35 15 530*90 30 630*28 15 720*25 65 900*150 80 426*19 15 480*40 20 530*100 60 630*30 15 720*28 62 900*200 59 426*20 25 480*50 20 559*16 30 630*32 15 720*30 61 950*60 69 426*22 20 480*55 20 559*17 30 630*35 15 720*32 63 950*70 56 426*25 25 480*60 15 559*18 30 630*40 15 720*35 75 950*80 88 426*28 30 480*65 25 559*19 20 630*50 25 720*40 78 950*90 42 426*30 25 480*70 15 559*20 20 630*55 20 720*50 79 950*100 40 426*32 20 480*80 15 559*22 20 630*60 15 720*55 81 950*150 50 426*35 28 480*90 20 559*25 20 630*65 15 720*60 89 950*200 51 426*40 28 480*100 20 559*28 20 630*70 15 720*65 85 1000*80 52 426*45 20 508*16 20 559*30 20 630*80 15 720*70 69 1000*90 63 426*50 30 508*17 15 559*32 15 630*90 20 720*80 56 1000*100 89 426*55 28 508*18 25 559*35 15 630*100 20 720*90 25 1000*150 85 426*60 29 508*19 20 559*40 15 630*150 20 720*100 56 1000*200 69 426*70 15 508*20 15 559*50 15 660*20 20 720*150 52 1050*80 63 426*80 15 508*22 15 559*55 15 660*22 50 812.8*40 54 1050*90 72 426*90 30 508*25 15 559*60 15 660*25 35 812.8*45 50 1050*100 75 426*100 28 508*28 20 559*65 15 660*28 35 812.8*50 65 1050*150 78 457*16 30 508*30 10 559*70 20 660*30 40 812.8*55 62 1050*200 65 457*17 10 508*32 10 559*80 20 660*32 40 812.8*60 61 1100*80 85 457*18 15 508*35 25 559*90 20 660*35 20 812.8*70 63 1100*90 58 457*19 10 508*40 25 559*100 20 660*40 20 812.8*80 75 1100*100 65 457*20 20 508*50 20 610*16 30 660*50 20 812.8*90 78 1100*150 78 457*22 15 508*55 30 610*17 15 660*55 20 812.8*100 79 1100*200 89 457*25 25 508*60 30 610*18 20 660*60 25 812.8*150 81 1200*80 96 457*28 30 508*65 20 610*19 15 660*65 15 812.8*200 89 1200*90 82 457*30 15 508*70 50 610*20 20 660*70 30 820*50 85 1200*200 56

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

好了，今天关于“大口径钢管规格型号对照表”的话题就到这里了。希望大家通过我的对“大口径钢管规格型号对照表”有更全面、深入的认识，并且能够在今后的学习中更好地运用所学知识。
