jdg管材国标厚度_jdg管子国标厚度

大家好，今天我将为大家详细jdg管材国标厚度的问题。为了更好地呈现这个问题，我将相关资料进行了整理，现在就让一起来看看吧。

文章目录列表:

1.JDG穿线钢管国标厚度是多少？
2.jdg管执行标准是什么？又有什么规格呢？
3.jdg管壁厚规格表
4.jdg管壁厚多少？
5.jdg穿线管壁厚规范是什么

jdg管材国标厚度_jdg管子国标厚度

JDG穿线钢管国标厚度是多少？

JDG管国标生产设计标准是：

G20041.1-2015电缆管理用导管系统第1部分通用要求

GB∕T20041.21-电缆管理用导管系统第21部分：刚性导管系统的特殊要求

看完你会觉得很奇怪，这2份标准为什么没有说明厚度标准？

其实JDG管规格/型号/壁厚允许偏差，是标准《套接紧定式钢导管电线管路施工以及验收规程CECS_120-2007》A.0.1上有注明。

Φ16的jdg穿线管的国标厚度是1.5mm，其他的20/25/32/40/50jdg穿线管国标厚度都是1.6mm。

jdg管执行标准是什么？又有什么规格呢？

JDG管国标壁厚标准1.6mm，其余1.2 mm；能够有正负±0.15的下差。JDG管系列产品国家标准《电气安装用导管特殊要求》，完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。

扩展资料：

一、施工工艺：

1、JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

2、JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

3、JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒以及终端间距应大于150mm，而小于300mm.

二、用途：

JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。JDG管采用镀锌钢管和薄壁钢管的跨接接地线，克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。

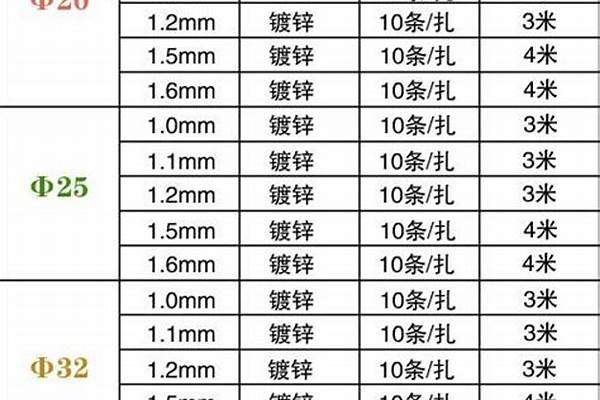

jdg管壁厚规格表

JDG管的执行标准是：

JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》(GB/14823.1-93 GB/13381.1-92)，技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工以及验收规范》工程建设标准化协会(CECS)标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经电工产品认证委员会检测站检验。

JDG管国家标准厚度：

标准：Φ16，厚度1.5mm，壁厚答应误差：±0.15mm

标准：Φ20，厚度1.6mm，壁厚答应误差：±0.15mm

标准：Φ25，厚度1.6mm，壁厚答应误差：±0.15mm

标准：Φ32，厚度1.6mm，壁厚答应误差：±0.15mm

标准：Φ40，厚度1.6mm，壁厚答应误差：±0.15mm

标准：Φ50，厚度1.6mm，壁厚答应误差：±0.15mm

六种规格。

JDG管规格型号详细:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5种壁厚的JDG管里边有非标准/国家标准。

JDG?管原厂长短为4M、3M。六种规格。

国家标准JDG管壁厚为1.6毫米，铺设、家装吊顶铺装均能用﹔非标准型JDG管壁厚为1.2毫米这些，仅关键用以家装吊顶铺装。

jdg管壁厚多少？

JDG管规格/型号/壁厚允许偏差，标准《套接紧定式钢导管电线管路施工以及验收规程CECS_120-2007》A.0.1上有注明。

Φ16的jdg穿线管的国标厚度是1.5mm，其他的20/25/32/40/50jdg穿线管国标厚度都是1.6mm。

JDG管为：套接紧定式bai钢导管管材，以其施工安装便捷、比价便宜、性能优越、规格、产品配套齐全等优点，在建筑电气工程中被经常使用。JDG管是采用优质冷轧带钢制造而成，也称为“电镀锌电线管”，双面镀锌保护，壁厚均匀，JDG管壁厚有：1.0mm、1.1mm、1.2mm、1.5mm、1.6mm，5种壁厚的JDG管里面有非标/国标

jdg穿线管壁厚规范是什么

JDG管是用于电气线路保护的一种导管。该管材的套管和金属配件，是使用螺钉紧固连接起来的。在使用的时候，无需做跨接地、焊接、或者套丝等工作，非常简单。室内明装或暗装，都能带来较好的保护功能。

JDG管是较好的一种保护导管，可取代PVC管、SC管使用，是属于新材料，新技术的研发成果。JDG管克服了其它金属导管施工难、损耗大的问题，也解决了PVC管耐火性较差的情况，常用于布线、消防布线中。

JDG管壁厚国家标准标准可参考于工程建设标准化协会标准《CECS 120 :2007套接紧定式钢导管电线管路施工以及验收规程》

JDG管壁厚国家标准如下：

JDG线管Φ16规格，外径允许偏差0到负0.30mm；国标厚度1.5mm；壁厚度允许偏差±0.15mm

JDG线管Φ20规格，外径允许偏差0到负0.30mm；国标厚度1.6mm；壁厚度允许偏差±0.15mm

JDG线管Φ25规格，外径允许偏差0到负0.40mm；国标厚度1.6mm；壁厚度允许偏差±0.15mm

JDG线管Φ32规格，外径允许偏差0到负0.40mm；国标厚度1.6mm；壁厚度允许偏差±0.15mm

JDG线管Φ40规格，外径允许偏差0到负0.40mm；国标厚度1.6mm；壁厚度允许偏差±0.15mm

注：Φ=管径；mm=毫米；±=正负；

JDG管国标壁厚要求：
