jdg管国标厚度_JDG管国标厚度标准参考《CECS 120-2007》

文章来源：https://www.dhgcn.com 发布时间：2024-04-08 17:50:36 浏览次数：24

jdg管国标厚度_JDG管国标厚度标准参考《CECS 120:2007》

希望我能够回答您有关jdg管国标厚度的问题。我将我的知识库和研究成果回答您的问题。

文章目录列表:

1.jdg管执行标准是什么？又有什么规格呢？
2.jdg线管国标壁厚要求
3.jdg管国家标准？

jdg管执行标准是什么？又有什么规格呢？

JDG管的执行标准是：

JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》(GB/14823.1-93 GB/13381.1-92)，技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工以及验收规范》工程建设标准化协会(CECS)标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经电工产品认证委员会检测站检验。

JDG管国家标准厚度：

标准：Φ16，厚度1.5mm，壁厚答应误差：±0.15mm

标准：Φ20，厚度1.6mm，壁厚答应误差：±0.15mm

标准：Φ25，厚度1.6mm，壁厚答应误差：±0.15mm

标准：Φ32，厚度1.6mm，壁厚答应误差：±0.15mm

标准：Φ40，厚度1.6mm，壁厚答应误差：±0.15mm

标准：Φ50，厚度1.6mm，壁厚答应误差：±0.15mm

六种规格。

JDG管规格型号详细:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5种壁厚的JDG管里边有非标准/国家标准。

JDG?管原厂长短为4M、3M。六种规格。

国家标准JDG管壁厚为1.6毫米，铺设、家装吊顶铺装均能用﹔非标准型JDG管壁厚为1.2毫米这些，仅关键用以家装吊顶铺装。

jdg线管国标壁厚要求

jdg管选用镀锌钢管和薄壁钢管的跨接接地线,克服了一般金属导管的施工凌乱，施工损耗大的缺点，一同也处理了PVC管耐火性差、接地困难等问题。

jdg管壁厚规范

《CECS120：2007套接紧定式钢导管电线管路施工以及验收规程》壁厚验收规范如下图：

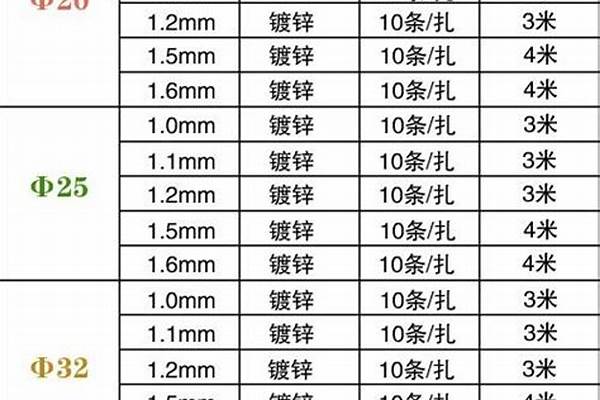

jdg管规格型号

jdg镀锌穿线管规格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；国标厚度：Φ16jdg穿线管的国标厚度是1.5mm；Φ20、Φ25、Φ32、Φ40、Φ50jdg穿线管国标厚度都是1.6mm。

非国标厚度：1.0mm、1.1mm、1.2mm、1.5mm、1.6mmjdg管执行标准参考（厂家生产标准）《G 20041.1-2015 电气安装用导管系统 第1部分》

《GB 20041.21- 电缆管理用导管系统 第21部分：刚性导管系统的特殊要求》

便是jdg管壁厚规范要求 （版）的，jdg管是一种新型的管材，对电线有着很好的保护作用，常用于强酸、强碱等腐蚀环境中

jdg管国家标准？

JDG管国标壁厚标准1.6mm,允许偏差正负±0.15mm,厚度到达1.45就算国标了。

JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管。连接套管以及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或**。

工艺

（1）JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

（2）JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

（3）JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒以及终端间距应大于150mm,而小于300mm。

（4）JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm。

百度百科-JDG管

JDG管也称为“套接紧定式钢导管电线管”，所以检查JDG管壁厚国标规范能够参阅《套接紧定式钢导管电线管路施工以及检验规程CECS_120-2007》该规范。

1、JDG管国标壁厚规范1.6mm，答应误差正负±0.15mm，厚度抵达1.45就算国标了，不过目前市场上面用1.5mm的JDG管也比较多，明敷暗敷都可用，也可以预埋用了。JDG管国标壁厚均匀在1.2-1.6mm之间。

2、JDG管类型上已注明外径与壁厚；如：JDG16-1.2，JDG25-1.6；外径+壁厚3、jdg管技术规范依据《G20041.1-2005电气装置用导管体系第1部分》履行；检验规范依据《套接紧定式钢导管电线管路施工以及检验CECS_120-2007》

JDG管壁厚规范还有许多人不知道的，其实JDG管施工以以及查验都有国家规范规范的，《套接紧定式钢导管电线管路施工以及查验规程CECS_120-2007》A.0.1上有注明。

好了，关于“jdg管国标厚度”的话题就到这里了。希望大家通过我的对“jdg管国标厚度”有更全面、深入的认识，并且能够在今后的实践中更好地运用所学知识。
