jdg管与kbg管sc的区别_sc与jdg 以以及kbg管的区别是什么

在接下来的时间里，我将尽力为大家解答关于jdg管与kbg管sc的区别的问题，希望我的回答能够给大家带来一些思考。关于jdg管与kbg管sc的区别的话题，开始讲解吧。

文章目录列表:

1.jdg管、 SC管、KBG管 的区别
2.jdg热镀锌穿线管与sc的区别在哪？
3.JDG电线管和KBG电线管有什么不同啊？
4.JDG管和SC管的区别
5.jdg与kbg与sc

jdg管、 SC管、KBG管 的区别

jdg管是镀锌钢管吗？

JDG管也是一种电线穿线管，在的生活中有很多地方都会用到。我了解到，不少消费者都会混淆JDG管和镀锌管。下面看看JDG和镀锌管一样吗？

jdg管和镀锌钢管的区别：

jdg管并不是镀锌钢管。镀锌钢管要厚很多，国标是2.75mm厚而JDG管的国标是1.6mm厚度，允许偏差±0.15mm厚，但是现在工地上都用JDG电线管代替镀锌钢管因为造价要便宜，安装便捷，减省人工成本。

JDG管与镀锌管不是同一类型的，热镀锌钢管属于厚壁的，并且可以放于室外也不会生锈的。JDG是薄壁的，并且不能用于露天的室外。

JDG管怎么挑选？

1、 优质的钢管十分坚硬，不宜被刮坏。

2、 劣质的金属穿线管其截面普通都是呈现椭圆外形的。

3、 经常呈现折叠现象，则证明为劣质。

4、 好的JDG管的内部直径大小不会有大的变化。

5、 优质JDG管的组成里杂物的含量很低，所以会有很高的刚密度。

jdg管和镀锌管严格说不能混为一谈，经过上面的大家都清楚了。电线是通电的必要工具，而用电则要留意安全问题，JDG管能够很好的防止电线火灾的发生。

jdg热镀锌穿线管与sc的区别在哪？

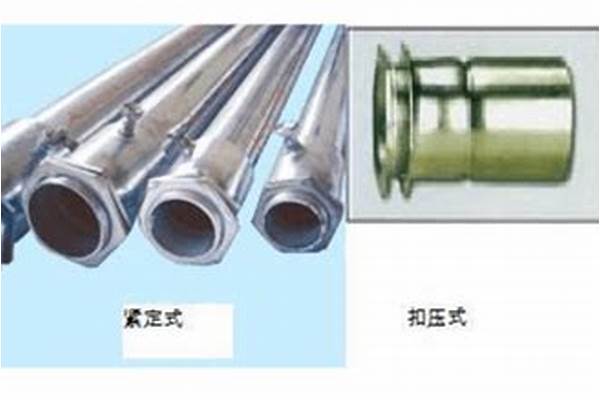

扣压紧定与套接紧定

KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。KBG管壁厚和管大小有关。 大于16的也有1.2的，更有的1.0的也有。

KBG管是SC管的更新换代产品，所以只需要考虑PVC管和KBG管 很多情况下两者都可以用 但是做人防和消防的配电、弱电管线用KBG管 特别出入人防防护区的KBG管要求壁厚不小于2.5mm。

SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚一般来说不小于3mm，SC 是厚壁镀锌钢管，用于地下室电气敷管。

TC 是电工管，用于地上电气敷管，两种管在混凝土暗敷时均不用做内防腐。

kbg套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘平滑无毛刺，穿线安全快速 。特点以薄代厚重量轻，，有效降低工程造价，搬运方便,内焊缝光滑,防火、防触电能力好，屏蔽性能和抗干扰性能好,可用于通讯.控制.布线穿管.产品分kbg镀锌白管和kbg镀锌彩管。

KBG套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘 SC是厚壁钢管

SC管是焊接钢管，俗称黑铁管，是厚壁钢管，用于暗敷设或强度要求高的场所，施工时多用在楼板墙内。

电气安装配管符号表示

一、 电线穿线管一般有：

PVC管：PC20

焊接钢管：SC20

扣压式镀锌薄壁电线管：KBG20

紧定式镀锌薄壁电线管：JDG20

二、 ? 我收集的电气设计施工图中常用线路敷设方式：

SR：沿钢线槽敷设

BE：沿屋架或跨屋架敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CE：沿天棚面或顶棚面敷设

ACE：在能进入人的吊顶内敷设

BC：暗敷设在梁内

CLC：暗敷设在柱内

WC：暗敷设在墙内

CC：暗敷设在顶棚内

ACC：暗敷设在不能进入的顶棚内

FC：暗敷设在地面内

SCE：吊顶内敷设,要穿金属管

JDG电线管和KBG电线管有什么不同啊？

您好！很高兴为您解答，关于jdg金属线管与SC穿线管的不同之处我给您一下。jdg管是套接紧定式钢导管，套接紧定式镀锌钢导管(JDG导管)是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢的跨接接地线不应采用熔焊连接以以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差以及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑布线系统。SC管是一种金属焊接管，但由于施工难度较大，所以现在只有在管径大于等于50时才用，至于小于50的一般用JDG或KBG管代用。JDG施工时也需要焊接，面KBG管用套头加螺丝紧固，所以KBG施工比JDG更方便实际中使用更广泛。希望可以帮到您，祝您生活愉快。

JDG管和SC管的区别

KBG管跟JDG管有什么不同，SC管和KBG管还有JDG管区别在哪里？ 电线导管是为保证电缆线路安装工程的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全稳定的使用。

下面看看常用的3种电气导管类型：

1、扣压式薄壁钢管（KBG管

2、紧定式薄壁钢管（JDG管）

3、焊接钢管（SC管）

一、KBG管材质要求 有几种：

（1）KBG 为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

（2）导管上应标明每批产品的品牌、型号、外径尺寸、标准编号、生产厂家等，还应该有的防伪标记

（3）线管内、外壁平滑，无明显气泡、裂纹以及色泽不均等缺陷；内外表面没有凸棱以及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落。

（4）管材壁厚、内外直径应均匀。

（5）KBG 管壁厚 KBG 管壁厚和管大小有关。大于16 的也有1.2 的，更有的1.0 的也有，KBG 管是SC 管的更新换代产品 。很多情况下两者都可以用 但是做人防和消防的配电、弱电管线用KBG管，特别出入人防防护区的KBG 管要求壁厚不小2.5mm ，kbg 套接扣压式电冷镀锌钢 导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面 镀锌保护，壁厚均匀，焊缝光滑，管口边缘平滑无毛刺，穿线安全 快速 。

（6）特点 以薄代厚重量轻，有效降低工程造价，搬运方便,内 焊缝光滑,防火、防触电能力好，屏蔽性能和抗干扰性能好，可用于 通讯、控制、布线穿管，产品分kbg 镀锌白管和kbg镀锌彩管。

二、JDG管材质要求

1、 JDG 管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管以及其金属附件采用螺钉紧定连接技术组成的电线管路，其连接靠管件顶丝顶紧管道，达到紧密连接。无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的挑选。

2、JDG管的厚度 JDG 除了16 的管壁厚为1.2 以外，其余全部为1.6。

3、规格 JDG 管的规格外经为16-50mm。

4、JDG管的特点：

（1）型号规格符合设计要求管材表面有明显不脱落的产品标识。

（2）金属内外壁镀层均匀完好无剥落、锈蚀等现象。

（3）管材连接套管以及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。

（4）管材连接套管以及其金属附件壁厚均匀管口边缘平整光滑,紧定螺钉符合产品设计要求螺纹整齐光滑配合良好。

（5）管材壁厚、内外直径应均匀。

（6）套接紧定式镀锌钢导管（JDG 导管）是取代PVC 管和SC 管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG 管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC 管易老化和防火性能差以及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑布线系统。

jdg与kbg与sc

JDG是套接紧定式钢导管 套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差以及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑布线系统。 SC是厚壁钢管 SC管是焊接钢管，俗称黑铁管，是厚壁钢管，用于暗敷设或强度要求高的场所，施工时多用在楼板墙内。

JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管以及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的挑选。

JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差以及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑布线系统。

施工工艺

（1） JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

（2） JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

（3） JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒以及终端间距应大于150mm,而小于300mm.

（4） JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。

（5） 套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定

（6） 管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。

（7） 配管完毕后，为防止异物进入关内，在端头应做好封堵。

（8） 在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。

（9） 待模板拆除完毕后，应以及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。扫管完毕，封闭盒子口。

KBG系列钢导管采用优质管材加工而成，双面镀锌保护。是针对电线管、焊接 钢管管材在作绝缘电线保护管的敷设工程中施工复杂的状况而研制，能够比较好的技术经济性能。

特点

1 ．重量轻：在保证管材的强度条件下，降低了管壁的厚度，使管材从而使施工安装、装卸搬运带来了很大的方便。

2．价格便宜：管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降， 从而降低了工程价。

3．施工简便：管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性。省去了多种施工设备和施工环节，简化了施工，提高了工效。既加快了施工进度又节省了施工费用。

4. 安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。

5. 产品配件齐全：除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的90°接头。另外有供施工用的专用工具扣压器和弯管器

SC管在电气施工中的名称就是普通焊管俗称（黑铁管），现在的工程电气施工中普遍的使用，一般为墙内、顶板内暗敷设，施工前管内要防腐处理。

SC管是一种金属焊接管，但由于施工难度较大，所以现在只有在管径大于等于50时才用，至于小于50的一般用JDG或KBG管代用。JDG施工时也需要焊接，面KBG管用套头加螺丝紧固，所以KBG施工比JDG更方便实际中使用更广泛。

SC是焊接钢管，RC是镀锌钢管，它们都是国标管，也有加厚的钢管，这些可以从五金手册上查到，施工时，它们都可以敷设在墙体和楼板内，S C 连接一般采用套管连接，RC采用通丝管箍连接。

RC水煤气管，五金手册上水煤气管也是焊接钢管呀？

SC是规范上的焊管，而且是厚壁的,国标的壁厚不小于6mm[/quote]

现在的标准,,真的是难啊..[

现在用的SC,,就1mm..好像也挺好的

名称、学名、壁厚、用途、价格）都一下，什么SC、RC、TC、DG、G、GG、KBG、PC、FPC、焊接钢管、水煤气管、电线管、黑铁管、白铁管、无缝钢管、波纹管，把人头都弄晕了！还有φ（上海的标准，指无缝钢管）。

一、管子的成型工艺。

1、焊接钢管就是焊管，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状。

然后专用焊机接着将一条管缝焊接。外焊缝打磨光亮。一般的焊管的内毛刺不打的。只有精密焊管才打内毛刺。

2、无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝。承受压力比焊管大。

二、钢管的用途分：

1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受的压力，所以管壁都比较厚。年纪

大的都知道，从穷变富， 很多叫法带有时代特色，不要太较真。原来哪有钱镀锌呀，刷两道漆就行了。

黑嘛，就叫它黑铁管吧。

2、电线管就是穿电线用的薄壁管。那个时候只有个标准，没有人生产。其实十年代都用水煤气管。

三、钢管的防腐蚀分：

3、白铁管就是镀锌焊接钢管。内外都镀锌了，可以输送自来水。咱们电气的就拿来当穿线了。一般管壁

都比较薄。现在市场上的很差。弯管器弯角度大了要爆口子。

SC是焊接钢管，RC是镀锌钢管，它们都是国标管，也有加厚的钢管，这些可以从五金手册上查到，施工时，它们都可以敷设在墙体和楼板内，S C 连接一般采用套管连接，RC采用通丝管箍连接。 还有一种是水煤气管

SC表示穿焊接钢管敷设，04DX003上面讲得很详细，要多看标准图

SC新的标准标注，同于原来的G，应该是电线管，（也就是一般来说说的厚壁电线管）

新标注为RC,通于原来标注的GG，是一般来说说的水水煤气管。

新标注的TC，指的是薄壁电线管。

通称焊接钢管。

新标注，PC聚氯乙烯硬管 FPC半硬管 KPC 波纹管 CT，为桥架敷设

KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事 注:KBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.

SC25管可穿超五类网线6根,至于6类的不知道截面紧张不紧张.
