dn管径尺寸对照表壁厚度_dn管径规格表

感谢大家提供这个dn管径尺寸对照表壁厚度问题，让我有机会和大家交流和分享。我将自己的理解和学习，为每个问题提供清晰而有条理的回答。

文章目录列表:

1.3寸，4寸，5寸，6寸，8寸用DN表示是多少
2.pe管dn与de管径对照表
3.管径尺寸对照表
4.焊接钢管壁厚对照表

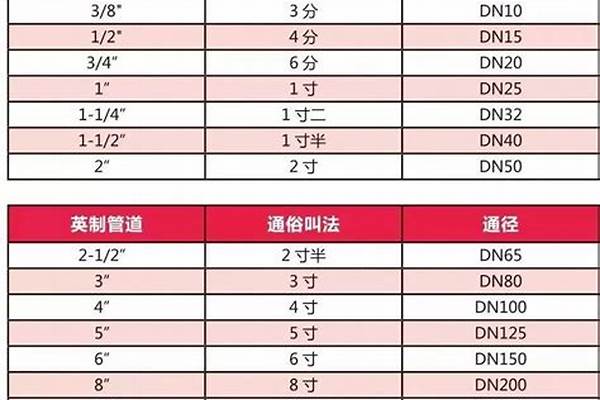

3寸，4寸，5寸，6寸，8寸用DN表示是多少

3寸为对应口径DN80，即直径80mm；

4寸为对应口径DN100，即直径100mm；

5寸为对应口径DN125，即直径125mm；

6寸为对应口径DN150，即直径150mm；

8寸为对应口径DN200，即直径200mm。

公称直径用字母“DN”后面紧跟一个数字标志来表示，作为标志符号，符号后面注明单位为毫米的尺寸。公称直径是铸铁管、有缝钢管、混凝土管等管子的标称，例如DN50，即公称直径为50mm的管子。

扩展资料

管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

De主要指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。

D一般指管道内径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

Φ表示普通圆的直径，也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列，对这类钢管规格的表示为管外径×壁厚。例如Φ60.5×3.8。

百度百科--公称直径

pe管dn与de管径对照表

国标AETV阀门公称直径的单位为mm,美标AETV阀门公称直径的单位为in(英寸)

换算如下:

1分=1/8英寸=DN6

2分=1/4英寸=DN8

3分=3/8英寸=DN10

4分=1/2英寸=DN15

6分=3/4英寸=DN20

8分= 1 英寸=DN25?

扩展资料

公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，使用性能同有缝管。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

百度百科-公称直径

管径尺寸对照表

pe管dn是指管道的公称直径，de主要是指管道外径。

dn是指管道的公称直径。

注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；一般来说用来描述镀锌钢管，它与英制单位的对应关系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

两寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也标为DN75）；

四寸管：4英寸：DN100；

De主要是指管道外径。

一般采用De标注的，均需要标注成外径X壁厚的形式；

经常用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

……

习惯于使用DN来标注焊接钢管，在不涉以及到壁厚的情况下很少使用De来标注管道； 但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。

两种常用金属材料的连接方式不外乎：丝扣连接以及法兰连接。其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

焊接钢管壁厚对照表

管径尺寸对照表：

管径是指，管壁比较薄时，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。一般来说指一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的平均值为管径。

常用金属材料为混凝土以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

扩展资料

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）=98MM。

焊接钢管壁厚对照表如下：

扩展资料：

焊接钢管的焊接技巧

一、前提是要打磨

必须把焊接处的镀锌层打磨掉，否则会产生气泡、沙眼、假焊等。还会使焊缝变脆，刚性下降。

二、镀锌钢的焊接特点

镀锌钢一般是在低碳钢外镀一层锌，镀锌层一般在20um厚。锌的熔点在419°C，沸点908°C左右。在焊接中，锌融化成液体浮在熔池表面或在焊缝根部位置。锌在铁中具有较大固溶度，锌液体会沿晶界深入浸蚀焊缝金属，低熔点锌形成“液体金属脆化”。

锌与铁可形成金属间脆性化合物，这些脆性相使焊缝金属塑性降低，在拉应力作用下而产生裂纹。焊接角焊缝，T形接头的角焊缝最容易产生穿透裂纹。

镀锌钢焊接时，坡口表面以及边缘处的锌层，在电弧热作用下，产生氧化、熔化、蒸发以至挥发出白色烟尘和蒸汽，极易引起焊缝气孔。由于氧化而形成的ZnO，其熔点较高，约1800°C，若在焊接过程中参数偏小，将引起ZnO夹渣，同时。由于Zn成为脱氧剂。

产生FeO-MnO或FeO-MnO-SiO2低熔点氧化物夹渣。由于锌的蒸发，挥发出大量的白色烟尘，对人体有、伤害作用，必须把焊接处的镀锌层打磨处理掉。

三、焊接工艺控制

镀锌钢的焊前准备与一般的低碳钢是相同的，需要注意的是要认真处理好坡口尺寸和附近的镀锌层。为了焊透，坡口尺寸要适当，一般60~65°，要留有的间隙，一般为1.5~2.5mm；为了减少锌对焊缝的渗透，在焊之前，可将坡口内的镀锌层清除以后再焊。

在实际工作中，采用了集中打坡口，不留钝边工艺进行集中控制，两层焊接工艺，减少了未焊透的可能性。焊条应镀锌钢管的基体材质选用，一般低碳钢由于考虑易操作性，选用J422较为普遍。

焊接手法：在焊多层焊的层焊缝时，尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，可大大减少液体锌留在焊缝中。在焊角焊缝时，同样在层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝。

其是先将焊条端部向前移出约5~7mm左右，当使锌层融化后再回到原来位置继续向前施焊。再横焊和立焊时，如选用短渣焊条如J427，咬边倾向会很小;采用前后往返运条技术，更可以得到无缺陷的焊接质量。

百度百科-焊接钢管
