钢管直径规格_钢管直径规格表

大家好，今天我将为大家一下关于钢管直径规格的问题。为了更好地理解这个问题，我对相关资料进行了归纳整理，现在让一起来看看吧。

文章目录列表:

1.钢管规格有哪些？
2.无缝钢管规格表示？
3.管道直径有哪些？
4.3寸，4寸，5寸，6寸，8寸用DN表示是多少
5.国标镀锌管尺寸规格表

钢管直径规格_钢管直径规格表

钢管规格有哪些？

我国建筑常用规格标准推荐公称直径为：8、10、12、16、20、40mm的螺旋钢管系列。

供货长度分定尺和倍尺二种。我国出口螺纹钢定尺挑选范围为6～12m，日本产螺纹钢定尺挑选范围为3．5～10m。

一般常用的建筑无缝钢管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合金钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管经常用于流体输送管道。

45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热处理状态交货。

扩展资料：

钢管的要素有：

1、偏差

在生产过程中，由于实际尺寸难于达到公称尺寸要求，即往往大于或小于公称尺寸，所以标准中规定了实际尺寸与公称尺寸之间允许有一差值。差值为正值的叫正偏差，差值为负值的叫负偏差。

2、交货长度

交货长度又称用户要求长度或合同长度。一般来说长度（又称非定尺长度）：凡长度在标准规定的长度范围内而且无固定长度要求的，均称为一般来说长度。

3、椭圆度

在圆形钢管的横截面上存在着外径不等的现象，即存在着不互相垂直的外径和最小外径，则外径与最小外径之差即为椭圆度（或不圆度）。

百度百科-国标钢管

百度百科-钢管

无缝钢管规格表示？

国标水管的规格型号规格：DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)等。

4分管是按英寸来说的，4分管就是1/2英寸(4/8=1/2)，而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是DN15水管的内径。 4分是英制管道直径长度的叫法，即1/2英寸等于公制的15mm. 1英寸等于8分、合公制的25.4mm。 6分=3/4英寸=20mm。?

国标钢管的分类

无缝钢管分热轧和冷轧（拨）无缝钢管两类。

热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。

冷轧（拨）无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于 32mm，壁厚2.5-75mm，冷轧无缝钢管处径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm，壁厚小于0.25mm，冷轧比热轧尺寸精度高。

管道直径有哪些？

DN-公称直径

Ф－外径大外径系列

DN15-ф22mm

DN20-ф27mm

DN25-ф34mm

DN32-ф42mm

DN40-ф48mm

DN50-ф60mm

DN65-ф76(73)mm

DN80-ф89mm

DN100-ф114mm

DN125-ф140mm

DN150-ф168mm

DN200-ф219mm

DN250-ф273mm

DN300-ф324mm

DN350-ф360mm

DN400-ф406mm

DN450-ф457mm

DN500-ф508mm

DN600-ф610mm

小外径系列

DN15-ф18mm

DN20-ф25mm

DN25-ф32mm

DN32-ф38mm

DN40-ф45mm

DN50-ф57mm

DN65-ф73mm

DN80-ф89mm

DN100-ф108mm

DN125-ф133mm

DN150-ф159mm

DN200-ф219mm

DN250-ф273mm

DN300-ф325mm

DN350-ф377mm

DN400-ф426mm

DN450-ф480mm

DN500-ф530mm

DN600-ф630mm

管子的直径可分为外径、内径、公称直径。

扩展资料

无缝钢管是由整块金属制成的，表面上没有接缝的钢管，称为无缝钢管。生产，无缝管分热轧管、冷轧管、冷拔管、挤压管、顶管等。

按照断面形状，无缝钢管分圆形和异形两种，异形管有方形、椭圆形、三角形、六角形、瓜子形、星形、带翅管多种复杂形状。直径达650mm，最小直径为 0.3mm。

用途不同，有厚壁管和薄壁管。无缝钢管主要用做石油地质钻探管、石油化工用的裂化管、锅炉管、轴承管以以以及汽车、拖拉机、航空用高精度结构钢管。

无缝钢管用途很广泛。

1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制，产量最多，主要用作输送流体的管道或结构零件。

2、用途不同分三类供应：a、按化学成分和机械性能供应；b、按机械性能供应；c、按水压试验供应。按a、b类供应的钢管，如用于承受液体压力，也要进行水压试验。

3、专门用途的无缝管有锅炉用无缝管、化工电力用，地质用无缝钢管以以及石油用无缝管等多种。

无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水以以及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相重量较轻，是一种经济截面钢材。

广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以以以及建筑施工中用的钢脚手架等用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，已广泛用钢管来制造。

无缝钢管-百度百科

3寸，4寸，5寸，6寸，8寸用DN表示是多少

常用的白铁管直径（亦称公称直径或是称呼直径）DN/mm有：DN15、DN20、DN25

DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150

常用的低压流体（工作压力在<2.5兆帕）输送焊接钢管有：DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150它们、的外径分别是：13.5、17、21.3、26.8、33.5、42.3、48、60、75.5、88.5、114、140、150

常用的低压流体管件有：管接头、活接头、弯头、三通、四通、大小头、补心、外接头、丝堵

普通无缝钢管常用规格（外径）有：DN57、DN60、DN73、DN76、DN89、DN102、DN108、DN114、DN133、DN140、DN159、DN168、DN219、DN245、DN273

螺旋缝电焊钢管常用规格（外径）有:DN219、DN245、DN273、DN325、DN377、DN426、DN478、DN529、DN630、DN720

还有其他的就没有必要举这么多了，你去查看有关资料如直缝卷制电焊钢管、承插式给水铸铁管、硬聚氯乙烯管

国标镀锌管尺寸规格表

3寸为对应口径DN80，即直径80mm；

4寸为对应口径DN100，即直径100mm；

5寸为对应口径DN125，即直径125mm；

6寸为对应口径DN150，即直径150mm；

8寸为对应口径DN200，即直径200mm。

公称直径用字母“DN”后面紧跟一个数字标志来表示，作为标志符号，符号后面注明单位为毫米的尺寸。公称直径是铸铁管、有缝钢管、混凝土管等管子的标称，例如DN50，即公称直径为50mm的管子。

扩展资料

管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

De主要指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。

D一般指管道内径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

Φ表示普通圆的直径，也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列，对这类钢管规格的表示为管外径×壁厚。例如Φ60.5×3.8。

百度百科--公称直径

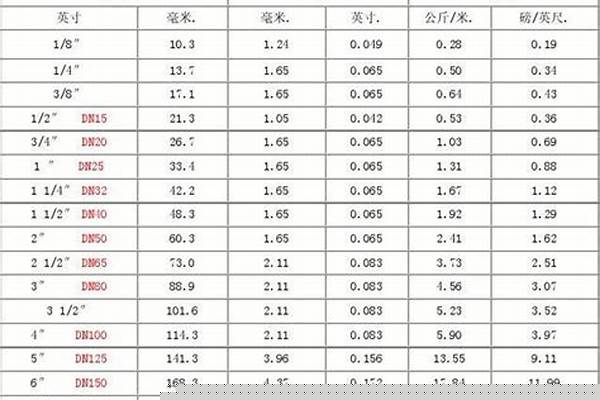

国标镀锌管尺寸规格表如下：

1、DN15型号外径为21.3mm。

2、DN20型号外径为26.9mm。

3、DN25型号外径为33.7mm。

4、DN32型号外径42mm。

5、DN40型号外径为48.3mm。

6、DN50型号外径为60mm。

7、DN65型号外径为76.1mm。

8、DN80型号外径为88.9mm。

9、DN100型号外径为114.3mm。

10、DN125型号外径为140mm。
