钢管直径与壁厚计算公式_钢管直径与壁厚计算公式表

好久不见了，今天我想和大家探究一下关于“钢管直径与壁厚计算公式”的话题。你对这个领域还不太了解，这篇文章就是为你准备的，让一看看吧。

文章目录列表:

1.无缝钢管的壁厚的计算公式
2.钢管规格的表示
3.管道壁厚如何计算？

无缝钢管的壁厚的计算公式

无缝钢管管子壁厚计算公式 钢、合金钢无缝钢管和焊接钢管在受内压时，共壁厚按下式计算：

PD

δ = ────── + C

200[σ]φ+P

(2-1)

式中d——管璧厚度(毫米)；

P——管内介质工怍压力(公斤/厘米2)；在压力不高时，式中分母的P值可取p=0，以简化计算；

D——管子外径(毫米)；

φ——焊缝系数，无缝钢管φ=1，直缝焊接钢管φ=0.8，螺旋缝焊接钢管φ=0.6；

[σ]——管材的许用应力(公斤/毫米2)，管材在各种温度下的许用应力值详见表2-5；

C——管子壁厚附加量(毫米)。

管子壁厚附加量按下式确定：

C = C1 + C2 + C3

(2-2)

式中 C1——管子壁厚负偏差附加量(毫术)。

无缝钢管(YB231-70)和石油裂化用钢管(YB237-70)壁厚负偏差见表2-1。

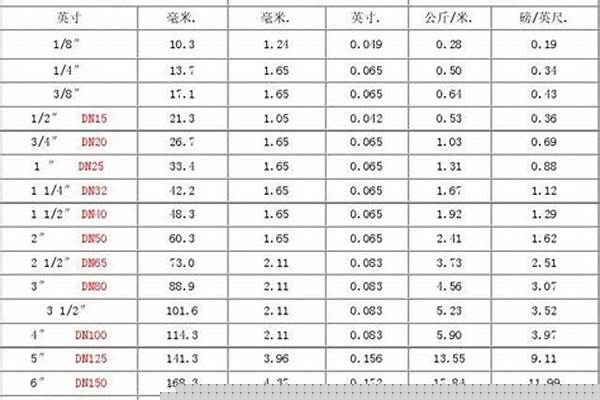

钢管规格的表示

钢管规格表示是外径乘以壁厚。 管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

依据《给水排水制图标准》（gb/t50106-2001）第2.4节管径中有关规定：

1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为dn（mm）；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径d壁厚；

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；

4、塑料管材，管径宜按产品标准的标注；当设计用dn标注管径时，应有dn与相应产品规格对照表。塑料管管径按产品标准的标注一般以外径表示，如upuc管标注为de，HDPE管标注为de。

扩展资料：

钢管的分类：

1、按生产

钢管按生产可分为两大类：无缝钢管和有缝钢管,有缝钢管简称为直缝钢管。①无缝钢管按生产可分为：热轧无缝管、冷拔管、精密钢管、热扩管、冷旋压管和挤压管等。无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。

②焊接钢管因其焊接工艺不同而分为炉焊管、电焊（电阻焊）管和自动电弧焊管，因其焊接形式的不同分为直缝焊管和螺旋焊管两种，因其端部形状又分为圆形焊管和异型（方、扁等）焊管。

焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。无缝钢管可用于各种行业的液体气压管道和气体管道等。焊接管道可用于输水管道、煤气管道、暖气管道、电器管道等。

2、按材质

钢管按制管材质（即钢种）可分为：碳素管和合金管、不锈钢管等。碳素管又可分为普通碳素钢管和优质碳素结构管。合金管又可分为：低合金管、合金结构管、高合金管、高强度管。轴承管、耐热耐酸不锈管、精密合金（如可伐合金）管以以以及高温合金管等。

3、按连接方式分类

钢管按管端联接方式可分为：光管（管端不带螺纹）和车丝管（管端带有螺纹）。车丝管又分为：普通车丝管和管端加厚车丝管。加厚车丝管还可分为：外加厚（带外螺纹）、内加厚（带内螺纹）和内外加厚（带内外螺纹）等地车丝管。车丝管若按螺纹型式也可分为：普通圆柱或圆锥螺纹和特殊螺纹等地车丝管。用户需要，车丝管一般均配有管接头交货。

4、按镀涂特征

钢管按表面镀涂特征可分为：黑管（不镀涂）和镀涂层管。镀层管有镀锌管、镀铝管、镀铬管、渗铝管以以以及其他合金层得钢管。涂层管有外涂层管、内涂层管、内外涂层管。一般来说采用的涂料有塑料、环氧树脂、煤焦油环氧树脂以以以及各种玻璃型的防腐涂层料。镀锌管又分为KBG管，JDG管，螺纹管等

5、按用途

①管道用管。如：水、煤气管、蒸汽管道用无缝管、石油输送管、石油天然气干线用管。农业灌溉用水龙头带管和喷灌用管等。

②热工设备用管。如一般锅炉用的沸水管、过热蒸汽管，机车锅炉用的过热管、大烟管、小烟管、拱砖管以以以及高温高压锅炉管等。

③机械工业用管。如航空结构管（圆管、椭圆管、平椭圆管），汽车半轴管、车轴管、汽车拖拉机结构管、拖拉机的油冷却器用管、农机用方形管与矩形管、变压器用管以以以及轴承用管等。

④石油地质钻探用管。如：石油钻探管、石油钻杆（方钻杆与六角钻杆）、钻挺、石油油管、石油套管以以及各种管接头、地质钻探管（岩心管、套管、主动钻杆、钻挺、按箍以以及销接头等）。

⑤化学工业用管。如：石油裂化管，化工设备热交换器以以及管道用管、不锈耐酸管、化肥用高压管以以以及输送化工介质用管等。

⑥其他各部门用管。如：容器用管（高压气瓶用管与一般容器管），仪表仪器用管、手表壳用管、注射针头以以及其医疗器械用管等。

6、按断面形状

钢管产品的钢种与品种规格极为繁多，其性能要求也是各种各样的。所有这些应随着用户要求或工作环境的变化而加以区分。钢管产品按断面形状、生产、制管材质、联接方式、镀涂特征与用途等进行分类。钢管按横断面形状可分为：圆钢管和异形钢管。

异形钢管是指各种非圆环形断面的钢管。其中主要有：方形管、矩形管、椭圆管、平椭管、半圆管、六角形管、六角内圆管、不等边六角形管、等边三角形管、五角梅花管、八角形管，凸字形管、双凸形管。双凹形管、多凹形管、瓜子形管、扁形管、菱形管、星形管、平行四边形管、带肋管、滴状管、内翅片管、扭异管、B型管、D型管以以以及多层管等。

钢管按纵断面形状又分为：等断面钢管和变断面钢管。变断面（或变截面）钢管是指沿管长方向上的断面形状、内外直径以以及壁厚等发生周期性或非周期性变化的钢管。其主要有：外锥形管、内锥形管、外阶梯管、内阶梯管、周期断面管、波纹管、螺旋管、带散热片的钢管以以以及带复线的枪管等。

钢管 ? 百度百科

管道壁厚如何计算？

钢管规格表示是外径乘以壁厚。

管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

扩展资料

具有空心截面，其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管。按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管，按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等。

按生产工艺分为无缝钢管和焊接钢管，其中无缝钢管又分热轧和冷轧(拔)两种，焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。

钢管尺寸分类：

A、公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

B、实际尺寸：是生产过程中所得到的实际尺寸，该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重：每米重量=0.02466*壁厚*（外径-壁厚）。

百度百科-钢管

管厚 T = k PD/[2S]

式中：P——管内水压强，MPa；D——管内径，mm；S——管材的允许抗拉强度，MPa；k——安全系数，1.1~1.3。由公式知，管内水压强越大，管内径越大，管壁就得越厚。

补充说明：公式中T是表示管壁厚度，以mm为单位。本公式在有些《流体力学》或《水力学》中有推导，是取单位长度的管段（连同管内的水体），并沿轴线剖开，取其一半进行受力分析，管内壁所受的水压力（PD）与管壁两边剖面的拉力（2TS）平衡，就可得到： PD=2TS 由此得管壁厚度 T = PD/[2S]。考虑的安全度，得 T = k PD/[2S]。 公式看似与外径无关，但 D+2T 就是外径。

原来我打的公式有误，安全系数 k 应在分子上。
