钢管的外直径指的是什么_钢管的外直径指的是什么意思

我非常愿意为大家解答关于钢管的外直径指的是什么的问题。这个问题包含了一些复杂而有趣的问题,我将尽力给出简明扼要的答案,并提供进一步的阅读材料供大家深入研究。

文章目录列表:

1.钢管的外直径指的是什么
2.外径是什么意思
3.钢管的外径50是什么意思啊?

钢管的外直径指的是什么_钢管的外直径指的是什么意思

钢管的外直径指的是什么

De是指外直径,DN是指公称直径,dn是公称外径。

公称直径(nominal diameter)。DE在工程上用表示塑料管的直径。

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,

在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也叫公称通径,是管子(或者管件)的规格名称。

为了使管子、管件连接尺寸统一,采用DN表示其公称直径(也称公称口径、公称通径)。

扩展资料

公称直径用字母“DN”后面紧跟一个数字标志来表示,作为标志符号,符号后面注明单位为毫米的尺寸。公称直径是铸铁管、有缝钢管、混凝土管等管子的标称,但无缝钢管不用此表示法。 例如DN50,即公称直径为50mm的管子。

公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标志。

百度百科-公称直径

百度百科-de

外径是什么意思

圆形的物体内圆的直径称为内径,一般来说直接由千分尺或游标卡尺测得,符号为φ。外径为外部直径,符号为Φ。

圆形的物体外圆的直径称为外径,一般来说直接游标卡尺测得,符号Φ。工程上,外径一般来说是质量问题的一个重要指标,对其测量是一个非常重要的过程。

扩展资料:

从实际使用性能上和含义上讲,内径只包括圆形的物体内圆的内径。而直径包括了圆形立体的、平面的空间的所以内径和外径。直径包括所有内径和外径,内径仅包括内径,两者不能等于看待和等同解释。

但从工程测量距离的标注上,只要直径的位点相同,则可以等于和等同看待。

内径尺直接测量误差包括受力变形误差、温度误差和一般测量所具有的示值误差,读数瞄准误差、接触误差和测长机的对零误差。影响内径尺测量误差,主要为受力变形误差、温度误差。

钢管的外径50是什么意思啊?

1、外径:圆形的物体外圆的直径称为外径,一般来说直接游标卡尺测得,符号Φ。

1、内径:圆形的物体内圆的直径称为内径,一般来说直接由千分尺或游标卡尺测得,符号为φ。

从实际使用性能上和含义上讲,内径只包括圆形的物体内圆的内径。而直径包括了圆形立体的、平面的空间的所以内径和外径。直径包括所有内径和外径,内径仅包括内径,两者不能等于看待和等同解释。

但从工程测量距离的标注上,只要直径的位点相同,则可以等于和等同看待。

扩展资料

1 、范围本标准规定了DN(公称尺寸)的定义和系列。本标准适用于使用 DN 标识的相关标准中规定的管道元件。注:也可以使用与本标准不同的其他标识尺寸,例如螺纹、压配、承插焊或对接焊的管道元件,可用NPS(公称管子尺寸)、OD(外径)、ID(内径)或G(管螺纹尺寸标记)等标识的管道元件。

2、 定义DN:用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN 和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径(用mm 表示)等特征尺寸直接相关。

注 1:除在相关标准中另有规定,字母DN 后面的数字不代表测量值,也不能用于计算目的。

注 2:采用DN标识系统的那些标准,应给出DN 与管道元件的尺寸的关系,例如DN/OD 或DN/ID。

百度百科-外径

百度百科-内径

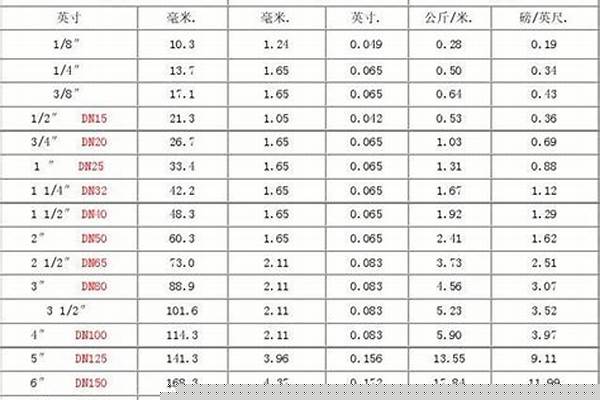

一般说50的管子是指公称直径为DN50,也就是一般来说说的2英寸,这种标称是指有缝钢管,无缝钢管不用这种标称,无缝钢管一般来说用外径乘壁厚表示。工程上,没有外径是50mm的无缝钢管。

专门用途的无缝管有锅炉用无缝管、化工电力用,地质用无缝钢管以以及石油用无缝管等多种。无缝钢管具有中空截面,大量用作输送流体的管道,如输送石油、天然气、煤气、水以以及某些固体物料的管道等。钢管与圆钢等实心钢材相比,在抗弯抗扭强度相重量较轻,是一种经济截面钢材。

广泛用于制造结构件和机械零件,如石油钻杆、汽车传动轴、自行车架以以以及建筑施工中用的钢脚手架等用钢管制造环形零件,可提高材料利用率,简化制造工序,节约材料和加工工时,已广泛用钢管来制造。

用途:

1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制,产量最多,主要用作输送流体的管道或结构零件。

2、用途不同分三类供应:

a、按化学成分和机械性能供应;

b、按机械性能供应;

c、按水压试验供应。按a、b类供应的钢管,如用于承受液体压力,也要进行水压试验。

今天关于“钢管的外直径指的是什么”的探究就到这里了。希望大家能够更深入地了解“钢管的外直径指的是什么”,并从我的答案中找到一些灵感。
