钢管型号规格表国家标准是一个非常复杂和重要的话题,需要深入研究和思考。我将尽力为您提供相关的信息和建议。
文章目录列表:
1.镀锌钢管型号规格镀锌钢管型号规格
镀锌管型号规格主要为:
DN15型号外径为21.3mm,简称4分管。
DN20型号外径为26.8mm,简称6分管。
DN25型号外径为33.5mm,简称1寸。
DN32型号外径42.25mm,简称1寸2。
DN40型号外径为48mm,简称1寸半。
DN50型号外径为60mm,简称2寸。
DN65/70型号外径为75.5mm,简称2寸半。
DN80型号外径为88.5mm,简称3寸。
DN100型号外径为114mm,简称4寸。
DN125型号外径为140mm,简称5寸。
DN150型号外径为165mm,简称6寸。
DN200型号外径为219mm,简称8寸。
热镀锌钢管的应用:
热镀锌钢管经常使用于建筑、机械、煤矿、化工、动铁道车辆、汽车工业、公路、桥梁、集装箱、设施、农业机械、石油机械、探矿机械等制造工业。
镀锌钢管分为冷镀锌管、热镀锌管,最初镀锌钢管作为水管使用,几年后管内就产生了大量锈垢,流出黄水不仅污染洁具,且夹杂着不光滑内壁滋生的细菌,锈蚀造成水中重金属含过高,严重危害人体健康。
于是在六七十年代,发达国家开始研发新型管材,并陆续禁用镀锌钢管。我国也发文明确从2000年起禁用镀锌钢管,目前大多新建小区已很少使用镀锌钢管了,但也有些小区还在使用镀锌钢管。
脚手架钢管规格是怎样规定的?
规格外径mm壁厚mm最小壁厚mm焊管(6米定尺)镀锌管(6米定尺) \0d\米重kg根重kg米重kg根重kg \0d\公称内径英寸 \0d\DN151/221.32.82.451.287.681.3578.14 \0d\DN203/426.92.82.451.669.961.7610.56 \0d\DN25133.73.22.82.4114.462.55415.32 \0d\DN321.2542.43.53.063.3620.163.5621.36 \0d\DN401.548.33.53.063.8723.224.1024.60 \0d\DN50260.33.83.3255.2931.745.60733.64 \0d\DN652.576.14.03.57.1142.667.53645.21 \0d\DN80388.94.0 8.3850.288.8853.28 \0d\DN1004114.34.0 10.8865.2811.5369.18 \0d\DN12551404.5 15.0490.2415.94298.65 \0d\DN1506168.34.5 18.18109.0819.27115.62 \0d\DN2008219.1 6.0\0d\(焊管)\0d\ 31.53189.18 \0d\DN2008219.1 6.5\0d\(热镀锌) 36.12216.72 \0d\\0d\镀锌钢管常用规格\0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\0d\MMMMMM普通钢管加厚钢管\0d\610.021.0641.059\0d\813.52.751.0561.046\0d\1017.03.501.0561.046\0d\1521.33.151.0471.039\0d\2026.83.401.0461.039\0d\2533.54.251.0391.032\0d\3242.35.151.0391.032\0d\4048.04.001.0361.030\0d\5060.05.001.0361.028\0d\6575.55.251.0341.028\0d\8088.54.251.0321.027\0d\100114.07.001.0321.026\0d\125140.07.501.0281.023\0d\150165.07.501.0281.023\0d\说明:W=C*[0.02466*(D-S)*S] \0d\ W--镀锌管每米重量:kg/m\0d\ C--镀锌管比黑铁管增加的重量系数\0d\ D--黑铁管的外径\0d\ S--黑铁管的壁厚\0d\\0d\W=0.02466*S*(公称外径-S)\0d\镀锌钢管每米重量=0.02466壁厚(外径-壁厚)X1.06\0d\镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3\0d\\0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中:π = 3.14 L=钢管长度 钢铁比重取7.8 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 尺寸单位取米(M),则计算的重量结果为公斤(Kg) \0d\钢的密度为: 7.85g/cm3 \0d\钢材理论重量计算 \0d\钢材理论重量计算的计量单位为公斤( kg )。其基本公式为: \0d\W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000 \0d\各种钢材理论重量计算公式如下: \0d\名称(单位) \0d\计算公式 符号使用性能 计算举例 \0d\圆钢 盘条(kg/m) \0d\W= 0.006165 ×d×d \0d\d = 直径mm \0d\直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \0d\螺纹钢(kg/m) \0d\W= 0.00617 ×d×d \0d\d= 断面直径mm \0d\断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \0d\方钢(kg/m) \0d\W= 0.00785 ×a ×a \0d\a= 边宽mm \0d\边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg \0d\扁钢 \0d\(kg/m) \0d\W= 0.00785 ×b ×d \0d\b= 边宽mm \0d\d= 厚mm \0d\边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \0d\六角钢 \0d\(kg/m) \0d\W= 0.006798 ×s×s \0d\s= 对边距离mm \0d\对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg \0d\八角钢 \0d\(kg/m) \0d\W= 0.0065 ×s ×s \0d\s= 对边距离mm \0d\对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg \0d\等边角钢 \0d\(kg/m) \0d\= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )] \0d\b= 边宽 \0d\d= 边厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg \0d\不等边角钢 \0d\(kg/m) \0d\W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )] \0d\B= 长边宽 \0d\b= 短边宽 \0d\d= 边厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg\0d\槽钢 \0d\(kg/m) \0d\W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )] \0d\h= 高 \0d\b= 腿长 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg \0d\工字钢(kg/m) \0d\W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )] \0d\h= 高 \0d\b= 腿长 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ,R 为10 ,r 为5 ,则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg \0d\钢板(kg/m2) \0d\W= 7.85 ×d \0d\d= 厚 \0d\厚度 4mm 的钢板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg \0d\钢管(包括无缝钢管以以及焊接钢管(kg/m) \0d\W= 0.02466 ×S (D – S ) \0d\D= 外径 \0d\S= 壁厚 \0d\外径为60 mm 壁厚4mm 的无缝钢管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52kg赞同8| 评论
不锈钢管规格表 不锈钢管执行标准
脚手架钢管规格具体如下表:
钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管,型号宜采用Φ48.3×3.6mm(方案按Φ48×3.0mm计算),材料进场应提品合格证且进行验收,合格后方可投入使用。
扩展资料:
不同类型的工程施工选用不同用途的脚手架。桥梁支撑架使用碗扣脚手架的居多,也有使用门式脚手架的。主体结构施工落地脚手架使用扣件脚手架的居多,脚手架立杆的纵距一般为1.2~1.8m;横距一般为0.9~1.5m。
连墙杆设置情况以以及荷载大小,常用敞开式双排脚手架立杆横距一般为1.05~1.55m,砌筑脚手架步距一般为1.20~1.35m,装饰或砌筑、装饰两用的脚手架一般为1.80m,立杆纵距1.2~2.0m。
其允许搭设高度为34~50m。当为单排设置时,立杆横距1.2~1.4 m,立杆纵距1.5~2.0m。允许搭设高度为24m。
纵向水平杆宜设置在立杆的内侧,其长度不宜小于3跨,纵向水平杆可采用对接扣件,也可采用搭接。如采用对接扣件,则对接扣件应交错布置;如采用搭接连接,搭接长度不应小于1 m,并应等间距设置3个旋转扣件固定。
镀锌钢管各规格标准外径
不锈钢管是一种中空的长条钢材,大量用作输送流体的管道,如石油、天燃气、水、煤气、蒸气等,在搞弯、抗扭强度相重量较轻,所以也广泛用于制造机械零件和工程结构。也常用作生产各种常规武器、枪管、炮弹等。今天小编为大家一下不锈钢管规格表以以以及不锈钢管执行标准。

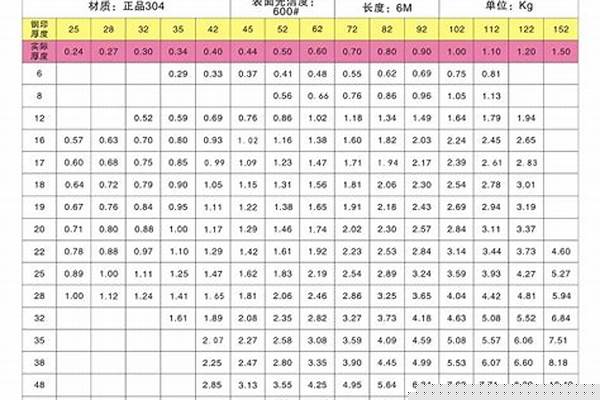

一、不锈钢管规格表
二、不锈钢管材质
201(1Cr17Mn6Ni5N)
202(1Cr18Mn8Ni5N)
301(1Cr17Ni7)
302(1Cr18Ni)
304(0Cr18Ni9)、SS304、TP304
304L(00Cr19Ni10)、SS304L、TP304L
321(1Cr18Ni9Ti)、SS321、TP321
316(0Cr17Ni12Mo2)、SS316、TP316
316L(0Cr17Ni14Mo2)、SS316L、TP316L
310S(0Cr25N20)、SS310S、TP310S
三、不锈钢管执行标准
GB2270-80?不锈钢无缝钢管
GB/T14976-94?流体输送用不锈钢无缝钢管
GB/T14975-94?结构用不锈钢无缝钢管
GB13296-91?锅炉、热交换器用不锈钢无缝钢管
(GJB2608-96)(YB676-73)航空用结构钢厚壁无缝钢管
(GJB2296-95)(YB678-71)航空用不锈无缝钢管
(YB/T679-97)(YB679-71)航空用18A空心铆钉薄壁无缝钢管
(GJB2609-96)(YB680-71)航空用结构薄壁无缝钢管
(YB/T681-97)(YB681-71)航空用导管20A薄壁无缝钢管
GB3090-82?不锈钢小直径钢管
GB5310-95?高压锅炉用无缝钢管
GB3087-82?低中压无缝钢管
GB3089-92?不锈耐酸极薄壁无缝钢管
GB9948-88?石油裂化无缝钢管
ASTM?A213?锅炉、热交换器用铁素体和奥氏体合金钢无缝钢管
ASTM?A269?一般用途奥氏体不锈钢无缝钢管和焊接钢管
ASTM?A312?奥氏体不锈钢无缝钢管焊接钢管焊接钢管
ASTM?A450?碳素钢,铁素体和奥氏体合金钢管的一般要求
ASTM?A530?专门用途的铁素钢和合金钢的一般要求
ASTM?A789?一般要求碳素体奥氏体不锈钢无缝钢管和焊接钢管
JIS?G3456-88?机械结构用不锈钢管
JIS?G3448-88?普通管道用不锈钢管
JIS?G3459-88?管道用不锈钢管
JIS?G3463-88?锅炉、热交换器用不锈钢管
Q/HYAD?101-91?化工用无缝长钢管
(0Cr18NI11T)?Q/HYAD?103-91?00Cr18Ni5MO3Si2双相不锈钢无缝钢管
就是小编为大家的不锈钢管规格表以以以及不锈钢管执行标准,希望能够帮助到您。更多关于不锈钢管规格表的信息,请继续关注土巴兔学装修。
土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”,还有装修避坑攻略!点击此链接:/yezhu/zbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb,就能免费领取哦~
国标镀锌管尺寸规格表
1、DN15型号外径为21.3mm
2、DN20型号外径为26.9mm
3、DN25型号外径为33.7mm
4、DN32型号外径42.mm
5、DN40型号外径为48.3mm
6、DN50型号外径为60 mm
7、DN65型号外径为76.1mm
8、DN80型号外径为88.9mm
9、DN100型号外径为114.3mm
10、DN125型号外径为140mm
11、DN150型号外径为168.3mm
12、DN200型号外径为219.1mm。
扩展资料
热镀锌钢管经常使用于建筑、机械、煤矿、化工、电力、铁道车辆、汽车工业、公路、桥梁、集装箱、设施、农业机械、石油机械、探矿机械等制造工业。
镀锌钢管表面有热浸镀或电镀锌层的焊接钢管。镀锌可增加钢管的抗腐蚀能力,延长使用寿命。镀锌管的用途很广,除作输水、煤气、油等一般低压力流体的管线管外,还用作石油工业特别是海洋油田的油井管、输油管,化工焦化设备的油加热器、冷凝冷却器、煤馏洗油交换器用管,以以以及栈桥管桩、矿山坑道的支撑架用管等。
百度百科-镀锌钢管
不锈钢管规格型号表
1、DN15:外径为21.3毫米,标准壁厚在2.45-2.8毫米之间,每米的重量在1.357公斤左右。
2、DN25:外径为33.7毫米,标准壁厚在2.8-3.2毫米之间,每米的重量在2.554公斤左右。
3、DN40:外径为48.3毫米,标准壁厚在3.06-3.5毫米之间,每米的重量在4.1公斤左右
如何选购镀锌管?
1、看规格尺寸
因为不同型号的镀锌管,支撑力是有很大区别的,而且价格也相差很大,所以在选购镀锌管的时候,型号规格是非常重要的,用户选错,可能因为镀锌管支撑力打不到要求,导致无使用,这样就需要重新置办一批,需要花费大量时间和金钱。
3、看钢材价格
在选购镀锌管的时候,一般会有两种计价方式,购买的量比较少,一般会按根来计价,即一根多少钱,这种情况商家一般会计算好,价格稍微高一些,购买的量很大,一般会用称重的方式计价,即用钢管的重量乘以钢价,会更实惠。
3、看检测质量
选购镀锌管的时候,要挑选表面光滑的,切割部位没有毛刺出现的,这样才能保证管材的质量。镀锌管的耐腐蚀性也是非常关键的,这决定了镀锌管的各项性能,所以选购的时候,要看钢材耐腐蚀性是否符合要求。
不锈钢管规格型号表按照公称通径可以分为DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300。
外径分别对应为I系管材,16.00mm、20.00mm、25.40mm、32.00mm、40.00mm、50.80mm、76.16mm、88.90mm、101.6mm、133.0mm、159.0mm、219.0mm、273.0mm、325.0mm。
II系管材,15.88mm、22.22mm、28.58mm、34.00mm、42.70mm、48.60mm、76.16mm、88.90mm、101.6mm、133.0mm、159.0mm、219.0mm、273.0mm、325.0mm。壁厚对应为0.8mm、1.0mm、1.0mm、1.2mm、1.2mm、1.2mm、2.0mm、2.0mm、2.0mm、2.5mm、2.5mm、3.0mm、3.0mm、3.0mm。
发展:
不锈钢钢管是一种中空的长条圆形钢材,广泛用于石油、化工、医疗、食品、轻工、机械仪表等工业输送管道以以以及机械结构部件等。在折弯、抗扭强度相重量较轻。所以也广泛用于制造机械零件和工程结构,也常用作家具厨具等。
凡是两端开口并具有中空的断面,而且其长度与断面周长之比较大的钢材,都可以称为钢管。当长度与断面周长之比较小时,可称为管段或管形配件,它们都属于管材产品的范畴。六十多年以来,建筑师们一直选用不锈钢来建造成本效益好的性建筑物。
