大家好，今天我将为大家讲解钢管公称直径的问题。为了让大家更好地理解这个问题，我将相关资料进行了整理，现在就让一起来看看吧。

文章目录列表:

1.钢管的最小公称直径是多少？
2.管道的公称直径是什么意思？和内径、外径有何联系？
3.管道的公称直径是什么意思？
4.管道公称直径是什么意思
5.钢管公称直径与外径对照是怎样的？

钢管的最小公称直径是多少？

电焊钢管、

无缝钢管

、

UPVC管

的最小

公称直径

5mm（外径）。

水、煤气钢管的最小

公称口径

6mm.1/8英寸，外径10mm。

公称直径我国通行公制、英制二个系列。

管道的公称直径是什么意思？和内径、外径有何联系？

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

管道的公称直径是什么意思？

公称直径又称平均外径。是指容器、管道以以及其附件的标准化直径系列。采用公称直径有利于实现零部件的标准化，也方便于设计、制造、修配和管理，降造成本。

容器，公称直径用内径表示；管道，则用小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是值，内径随壁厚而变化。

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示；

如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

扩展资料

有压管道特点：

1、压力管道是一个系统，相互关联相互影响，牵一发而动全身。

2、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。压力管道内流体流动状态复杂，缓冲余地小，工作环境变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。

3、管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。

4、管道上的可能泄漏点多于压力容器，仅一个阀门一般来说就有五处。

5、压力管道种类多，数量大，设计，制造，安装，检验，应用管理环节多。

百度百科-公称直径

管道公称直径是什么意思

DN，是指管道的公称直径，既不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

容器，公称直径用内径表示；管道，则用小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是值，内径随壁厚而变化。

公称直径可用公制mm表示，也可用英制in表示。

扩展资料

各种管子的不同标注

1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；

3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

4、 塑料管材，管径宜按产品标准的表示；

5、 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

百度百科--公称直径

钢管公称直径与外径对照是怎样的？

公称直径(nominal diameter)，又称平均外径(mean outside diameter)。是指容器、管道以以及其附件的标准化直径系列。采用公称直径有利于实现零部件的标准化，也方便于设计、制造、修配和管理，降造成本。

容器，公称直径用内径表示；管道，则用小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是值，内径随壁厚而变化。

公称直径：

公称直径是为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，使用性能同有缝管。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

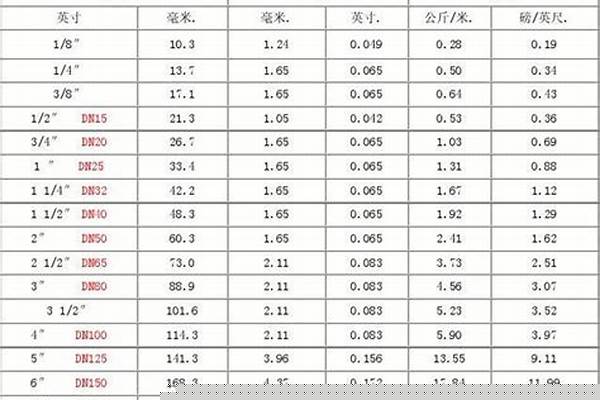

无缝钢管公称直径与外径对照表如下图：

一般的无缝钢管的生产工艺可以分为冷轧与热轧两种，外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小．但是表面看起来比厚壁无缝钢管更加明亮．表面没有太多的粗糙，口径也没有太多的毛刺。

冷轧管的公称直径为200 mm，热轧管的公称直径为600 mm。

扩展资料：

1 、范围本标准规定了DN（公称尺寸）的定义和系列。本标准适用于使用 DN 标识的相关标准中规定的管道元件。注：也可以使用与本标准不同的其他标识尺寸，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。

2、 定义DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN 和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径（用mm 表示）等特征尺寸直接相关。

注 1：除在相关标准中另有规定，字母DN 后面的数字不代表测量值，也不能用于计算目的。注 2：采用DN标识系统的那些标准，应给出DN 与管道元件的尺寸的关系，例如DN/OD 或DN/ID。

百度百科——钢管公称直径

今天关于“钢管公称直径”的探究就到这里了。希望大家能够更深入地了解“钢管公称直径”，并从我的答案中找到一些灵感。
