给水管径对照表_给水管径对照表规范

您有关于给水管径对照表的问题，我可以通过我的知识库和研究成果来回答您的问题，并提供一些实用的建议和资源。

文章目录列表:

1.dn50的水管外径是多少？
2.给排水的管径是如何对照表的？
3.管道直径有哪些？
4.给水管道尺寸常用的有哪几种

dn50的水管外径是多少？

DN50是2寸管子，内径50mm，外径56mm,壁厚3mm。

另外其它规格的管子尺寸如下：

DN15....4分管子，内径15mm，外径23mm,壁厚4m。

DN20....6分管子，内径20mm，外径27mm,壁厚3，5mm。

DN25....1寸管子，内径25mm，外径32mm,壁厚3，5mm。

DN32....(1由四分子3寸）内径32mm，外径38mm,壁厚3mm。

DN40....(1由二分子1寸）.内径40mm，外径48mm,壁厚4mm。

DN65....(2由二分子1寸）.内径65mm，外径76mm,壁厚4，5mm。

DN80....3寸管子，内径80mm，外径89mm,壁厚4，5mm。

DN1OO....（5寸管子，内径100mm，外径108mm,无缝管）壁厚4mm。

DN1OO....（5寸管子，内径100mm，外径114mm,无缝管）壁厚7mm。

注：室内给水管道的水压试验室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。

检验：金属以以及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1.5倍状态下稳压2H，压力降不得超过0.03Mpa，同时检查各连接处不得渗漏。

建议：冷水管和热都做保温处理可以有效减小来自水管的共振声噪和减小水管与其它磨损，延长使用寿命。

给排水的管径是如何对照表的？

2分管：8mm；4分管：15mm；6分管：20mm；8分管：25mm；

1、5分管没有这种标准系列；

2、8分管没有这种叫法，(8分=1吋)叫1吋管：25mm；

3、工程管径对照表换算公式：1 英寸=25.4毫米 =8英分； ?

4、2分管 DN8 ； 4分管 DN15 ；6分管 DN20 ?；1吋管 DN25。?

在未推行公制单位以前，使用市制单位，如丈、尺、寸，在寸下面还有分。

1市分约等于3.33毫米

一分=3.33 （接近3.175也就是1/8)

四分=3.33*4=13.33 (接近15)

六分=3.33*6=20

八分=3.33*4=26.6 (接近 25.4 也就是1英寸，习惯简称1吋）

“4分”是英制管道直径长度的叫法，即1/2英寸．等于公制的12.7mm。国际上金属管道供水系统的应用标准是历史上的大英帝国在鼎盛时期制定的，这种标准的尺寸是以英寸为基础的。

相关标准内的管螺纹（丝扣）和水龙头标准一直沿用至今，而且沿用口语也多用“四分管”、“六分管”、“一寸管”等。

扩展资料：

管径的表达方式应符合下列规定：

1）?水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2）?无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3）?钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；

4） 塑料管材，管径宜按产品标准的表示；

5） 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。

DN是指管道的公称直径。

注意：这既不是外径也不是内径(这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼)。

应该与管道工程发展初期与英制单位有关；一般来说用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20。

百度百科---4分管

管道直径有哪些？

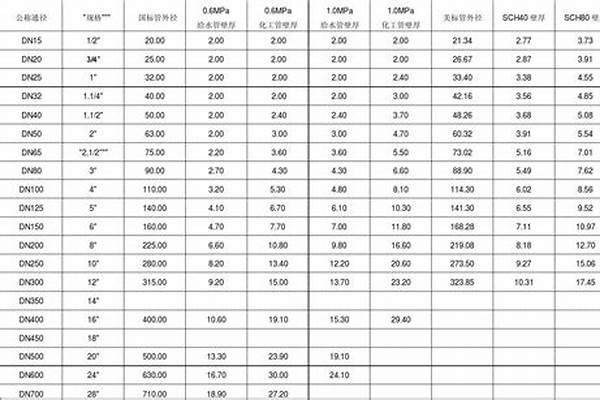

管径尺寸对照表：

管径是指，管壁比较薄时，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。一般来说指一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的平均值为管径。

常用金属材料为混凝土以以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

扩展资料

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）=98MM。

给水管道尺寸常用的有哪几种

常用的白铁管直径（亦称公称直径或是称呼直径）DN/mm有：DN15、DN20、DN25

DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150

常用的低压流体（工作压力在<2.5兆帕）输送焊接钢管有：DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150它们、的外径分别是：13.5、17、21.3、26.8、33.5、42.3、48、60、75.5、88.5、114、140、150

常用的低压流体管件有：管接头、活接头、弯头、三通、四通、大小头、补心、外接头、丝堵

普通无缝钢管常用规格（外径）有：DN57、DN60、DN73、DN76、DN89、DN102、DN108、DN114、DN133、DN140、DN159、DN168、DN219、DN245、DN273

螺旋缝电焊钢管常用规格（外径）有:DN219、DN245、DN273、DN325、DN377、DN426、DN478、DN529、DN630、DN720

还有其他的就没有必要举这么多了，你去查看有关资料如直缝卷制电焊钢管、承插式给水铸铁管、硬聚氯乙烯管

一般给水管有4分水管，6分水管，1寸水管，1寸2水管，1寸半水管，2寸水管，2寸半水管，3寸水管，4寸水管，5寸水管，6寸水管，8寸水管，10寸水管共13种之多。它的规格含有15mm是4分水管，20mm是6分水管，25mm是1寸的水管，32mm是1寸2水管，40mm是1寸半水管，50mm是2寸水管，65mm是2寸半水管，80mm是3寸水管，100mm是4寸水管，125mm是5寸水管，150mm是6寸水管，200mm是8寸水管，250mm是10寸水管。常用的有4种水管：15mm4分水管，20mm6分水管，25mm1寸水管，32mm1寸2水管等，这些是常用的规格。
