焊管直径尺寸规格_焊管直径尺寸规格表

大家好，今天我想和大家探究一下“焊管直径尺寸规格”的应用场景。为了让大家更好地理解这个问题，我将相关资料进行了分类，现在就让一起来探究吧。

文章目录列表:

1.焊管直径尺寸规格
2.焊接钢管的外径与公称直径的对照表
3.焊管的各种型号 一件有多少支，一支有多少米 有这种表就了
4.焊管外径大全

焊管直径尺寸规格

温柔的风wrdf！

回答你的问题：

一、普通焊管的公称直径指得是外经，不是内径。

二、普通焊管的尺寸系列太多了，相关标准你可以查找国家标准（GB/T13793-92）

外经系列包括有：5、8、10、12、13、14、15、16、……108、114、114.3、121

壁厚系列包括有：0.5、0.6、0.8、1、1.2、1.4、1.5、……9、10、11、12、12.7

希望能对你有所帮助，谢谢！

焊接钢管的外径与公称直径的对照表

1.焊接管一般是低碳钢管，小直径的分焊管或无缝管

2.DN150的公制管是外径159，英制管外径168；DN250公制管、英制管外径都是273。

3.听说好像没有0.8MPa这说法，按1.0MPa说吧，DN150壁厚得5个，DN250的得7个，是压力管道或容器上的需要计算，这只是个大概。

焊管的各种型号 一件有多少支，一支有多少米 有这种表就了

4分 DN15 Φ21.25×2.75

6分 DN20 Φ26.75×2.75

1寸 DN25 Φ33.5×3.25

1寸2 DN32 Φ42.25×3.25

1寸半 DN40 Φ48×3.5

2寸 DN50 Φ60×3.5

2寸半 DN65 Φ75.5×3.5

3寸 DN80 Φ88.5×4

4寸 DN100 Φ114×4

5寸 DN125 Φ140×4.5

6寸 DN150 Φ159×5

焊管外径大全

钢管尺寸对照表公称直径英 寸焊 管无缝管DN61 ∕810DN82分1∕413.514DN103分3 ∕81718DN154分1∕221.2522DN206分3∕426.7525DN251寸133.532DN321寸21 1/442.2542DN401寸51 1/24848DN502寸26057DN652寸52 1/275.574DN803寸3″88.589DN1004寸4″114108DN1255寸5″140133DN1506寸6″165159DN1757寸7″194194DN2008寸8″219219DN2259寸9″245245DN25010寸10″273273DN30012寸12″325325DN35014寸14″377377DN40016寸16″426426DN45018寸18″478478DN50020寸20″529529DN60024寸24″630630DN70028寸28″720720DN80032寸32″820820

采用B系列钢管的法兰，应在公称尺寸DN的数值后标记B以示区别。但采用A系列钢管的法兰，不必在公称尺寸DN的数值后标记A。

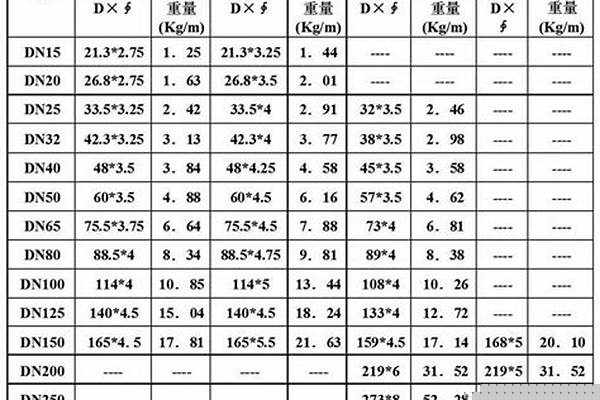

工程管径对照表

扩展资料

管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 壁厚的形式，例De25 3;

3、D一般指管道内径;

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;

5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如φ25 3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径 壁厚”。例如φ108 4，φ可省略。、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径 壁厚。例如φ60.5 3.8;

6、DN为Nominal diameter意思是公称直径;

7、De为eternal diameter意思是外径;

8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有特色的国产货，现在都不用了。

好了，关于“焊管直径尺寸规格”的话题就讲到这里了。希望大家能够对“焊管直径尺寸规格”有更深入的了解，并且从我的回答中得到一些启示。
