大家好，今天我想和大家讲解一下“焊接钢管规格尺寸表大全”的工作原理。为了让大家更好地理解这个问题，我将相关资料进行了分类，现在就让一起来学习吧。

文章目录列表:

1.焊管外径大全
2.求一个焊管，无缝钢管的规格和理论重量表（规格表最主要的要包含公寸内径是多少和外径是多少）！急
3.焊管规格表尺寸

焊管外径大全

采用B系列钢管的法兰，应在公称尺寸DN的数值后标记B以示区别。但采用A系列钢管的法兰，不必在公称尺寸DN的数值后标记A。

工程管径对照表

扩展资料

管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 壁厚的形式，例De25 3;

3、D一般指管道内径;

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;

5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如φ25 3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径 壁厚”。例如φ108 4，φ可省略。、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径 壁厚。例如φ60.5 3.8;

6、DN为Nominal diameter意思是公称直径;

7、De为eternal diameter意思是外径;

8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有特色的国产货，现在都不用了。

求一个焊管，无缝钢管的规格和理论重量表（规格表最主要的要包含公寸内径是多少和外径是多少）！急

常用钢管尺寸是：2.5、3.0、3.5、4.0、4.5、5.0、6.0、7.0、8.0、9.0、10.0、12.0。

钢管分为无缝钢管和焊接钢管。无缝钢管生产过程是将实心管坯或钢锭穿成空心的毛管，然后再将其轧制成所要求尺寸的钢管。采用的穿孔和轧管不同，就构成了生产无缝钢管的不同。

焊接钢管生产过程是将管坯(钢板或带钢)弯曲成管状，再把缝隙焊接起来成为钢管。因采用的成型和焊接不同，就构成了生产焊接钢管的不同。

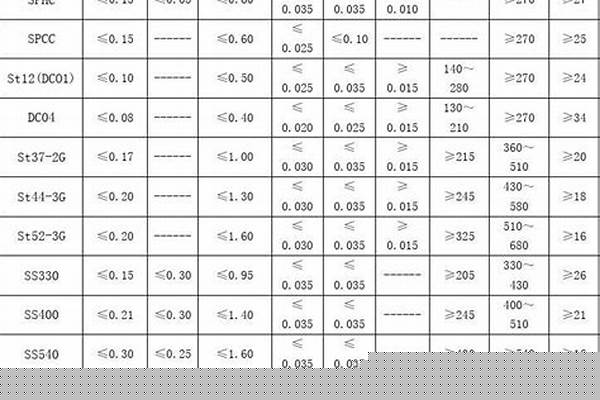

焊管规格表尺寸

国标无缝钢管规格表

直径 厚度 管重/米 直径 厚度 管重/米

159 4 15.29 820 10 199.75

5 18.99 12 239.1

6 22.64 14 278.26

219 4 21.21 920 8 179.92

5 26.39 9 202.19

6 31.52 10 224.41

7 36.6 12 268.7

8 41.63 14 312.79

273 5 33.04 1020 8 199.65

6 39.51 9 224.38

7 45.92 10 249.07

8 52.28 12 298.29

325 5 39.46 14 347.31

6 47.2 16 396.14

7 54.89 18 444.77

8 62.54 1220 10 298.39

9 70.13 12 357.47

10 77.68 14 416.36

377 6 54.89 16 475.05

7 63.87 1420 12 416.66

8 72.8 14 485.41

9 81.67 16 553.96

10 90.5 1620 12 475.84

426 6 62.14 14 554.46

7 72.33 16 632.87

8 82.46 18 711.1

9 92.55 1820 12 535.02

10 102.59 14 623.5

480 6 70.13 16 711.79

7 81.65 18 799.87

8 93.12 20 887.76

9 104.53 14 692.55

10 115.9 16 790.7

529 7 90.11 18 888.65

8 102.78 20 986.4

9 115.41 22 1083.95

10 127.99 2220 16 869.61

630 8 122.71 18 977.42

9 137.82 22 1192.46

10 152.89 24 1299.68

720 8 140.46 2420 16 948.52

9 157.8 18 1066.2

10 175.09 20 1183.68

820 8 160.19 22 1300.96

9 179.99 24 1418.05

焊接钢管----包括一般焊接钢管、吹氧钢管、电线套管、镀锌钢管、变压器管、电焊异型管等。

低压流体输送用焊接钢管尺寸以以及重量

公称口径 外径（mm） 普通管 加厚管

（mm） （in） 壁厚（mm） 理论重量

（kg/m） 壁厚（mm） 理论重量

（kg/m）

6 1/8 10.00 2.00 0.39 2.50 0.46

8 1/4 13.50 2.25 0.62 2.75 0.73

10 3/8 17.00 2.25 0.82 2.75 0.97

15 1/2 21.25 2.75 1.26 3.25 1.45

20 3/4 26.75 2.75 1.63 3.50 2.01

25 1 33.50 3.25 2.42 4.00 2.91

32 11/4 42.25 3.25 3.13 4.00 3.78

40 11/2 48.00 3.50 3.84 4.25 4.58

50 2 60.00 3.50 4.88 4.50 6.16

65 21/2 75.50 3.75 6.64 4.50 7.88

80 3 88.50 4.00 8.34 4.75 9.81

100 4 114.00 4.00 10.85 5.00 13.44

125 5 140.00 4.00 13.42 5.50 18.24

150 6 165.00 4.50 17.81 5.50 21.63

计算公式：W(kg/m)=0.02466*厚度*（外径-壁厚）

双击自动滚屏焊管尺寸规格表外径／mm?壁厚／mm?O．5?0.6?0.8?1.0?1.2?1.4?1.5?1.6?1.8?2．O?2.2?2.5?2.8?3.0?3.2?3.5?钢管的理论质量／(kg／m)?5?O．055?0.065?O．083?O．099?8?0.092?O．109?O．142?O．173?O．201?10?0.117?O．139?0.181?0.222?0.260?12?0.142?O．169?O．221?O．271?O．320?O．366?O．388?0.410?13?O．183?0.241?0.296?O．343?0.400?O．425?0.450?14?0.198?O．260?O．321?O．379?O．435?O．462?O．489?15?O．123?0.280?O．345?0.408?O．470?O．499?O．529?16?O．228?O．300?O．370?0.438?0.504?O．536?O．568?17?0.243?O．320?O．395?O．468?0.359?O．573?O．608?18?0.257?0.339?O．419?O．497?O．573?0.610?0.647?19?O．272?O．359?0,444?0.527?0.608?O．647?O．687?20?0.287?0.379?O．469?O．556?O．642?O．684?O．726?0.808?0.888?21?0.399?0.493?0.586?0.677?O．721?O．765?0.852?0.937?22?O．418?O．518?O．616?O．7U?O．758?O．805?O．897?0.986?1.074?25?O．477?O．592?O．704?0.815?O．869?O．923?1.030?1.134?1.237?1.387?28?O．537?O．666?O．793?0.918?O．980?1.0412?1.163?1.282?1.400?1.572?1.740?30?0.576?O．715?0.852?0.987?1.054?1.121?1.252?1.381?1.508?1.695?1.878?1.99732?O．764?0.911?1.065?1.128?1.199?1.341?1.480?1.617?1.1819?2.016?2.14534?O．814?O．971?1.125?1.202?1.278?1.429?1.578?1.725?1.942?2.154?2.29337?O．888?1.059?1.229?1.313?1.397?1.562?1.726?1.888?2.127?2.361?2.515外径／mm?壁厚／mm?O．5?0.6?O.8?1．O?1.2?1.4?1.5?1.6?1.8?2．O?2.2?2,5?2.8?3.0?3.2?3.5?钢管的理论质量／(kg／m)?38?0.912?1.089?1.264?1.350?1.436?1.607?1.776?1.942?2.189?2.430?2.589?2.746?2.978?40?O．962?1.148?1.333?1.424?1.515?1.696?1.874?2.051?2.312?2.569?2.737?2.904?3.150?45?1.09?1.30?1.5l?1.61?1.71?1.92?2.12?2.32?2.62?2.91?3.11?3.30?3.58?46?1.33?1.54?1.65?1.75?1.96?2.17?2.38?2.68?2.98?3.18?3.38?3.668?48?1.38?1.6l?1.72?1.83?2.05?2.27?2.48?2.81?3.12?3.33?3.54?3.84?50?1.44?1.68?1.79?1.91?2.14?2.37?2,59?2.93?3.26?3.48?3.69?4．Ol?5l?1.47?1.71?1.83?1.95?2.18?2.42?2.65?2.99?3.33?3.55?3.77?4.10?53?1.53?1.78?1.90?2.03?2.27?2.52?2.76?3.11?3.47?3.70?3.93?4.27?54?1.56?1.82?1.94?2.07?2.32?2.56?2.81?3.17?3.54?3.77?4.01?4.36

好了，关于“焊接钢管规格尺寸表大全”的话题就讲到这里了。希望大家能够通过我的讲解对“焊接钢管规格尺寸表大全”有更全面、深入的了解，并且能够在今后的工作中更好地运用所学知识。
