今天，我将与大家共同探究焊接钢管国标规格尺寸表的今日更新，希望我的能为有需要的朋友提供一些参考和建议。

文章目录列表:

1.求国标管壁厚规格
2.6寸焊管的外径是多少厘米
3.焊接钢管国家标准有哪些？
4.请问焊接钢管（直缝管）DN150的外径是159还是168
5.焊接钢管标准DN400壁厚是多少

求国标管壁厚规格

高频焊接钢管国标壁厚表

品名 规格 材质 价格（元/吨） 涨跌

焊管 6分*2.5mm（Φ27*2.5mm） Q195-Q215 3850 +30

焊管 1寸*3.0mm（Φ33*3.0mm） Q195-Q215 3830 +30

焊管 1.5寸*3.25mm（Φ48*3.25mm）Q195-Q215 3700 +30

焊管 4寸*3.75mm（Φ114*3.75mm） Q215-Q235 3680 +30

焊管 6寸*4.0mm（Φ168*4.0mm） Q215-Q235 3780 +30

焊管 8寸*5.0mm（Φ219*5.0mm） Q215-Q235 3780 +30

焊接钢管国标壁厚表

品名 规格 材质 价格（元/吨）

焊管 6分*2.5mm（Φ27*2.5mm） Q195-Q215 3730

焊管 1寸*3.0mm（Φ33*3.0mm） Q195-Q215 3750

焊管 1.5寸*3.25mm（Φ48*3.25mm）Q195-Q215 3670

焊管 4寸*3.75mm（Φ114*3.75mm） Q215-Q235 3650

焊管 6寸*4.0mm（Φ168*4.25mm） Q215-Q235 3850

焊管 8寸*5.0mm（Φ219*5.75mm） Q215-Q235 3900

焊接钢管种类挺多的，直缝电焊钢管的壁厚允许误差

高精度 较高精度 普通精度

壁厚4mm +0.10到-0.20 ±0.22 ±10%

这是焊管部分，其它自己再找！

国家标准钢管规格表

（本内容来源.暨更多更详细的相关资料：五金手册）

厚度 管重/米 直径 厚度 管重/米 直径

159 4 15.29 820 10 199.75

\ 5 18.99 \ 12 239.10

\ 6 22.64 \ 14 278.26

219 4 21.21 920 8 179.92

\ 5 26.39 \ 9 202.19

\ 6 31.52 \ 10 224.41

\ 7 36.60 \ 12 268.70

\ 8 41.63 \ 14 312.79

273 5 33.04 1020 8 199.65

\ 6 39.51 \ 9 224.38

\ 7 45.92 \ 10 249.07

\ 8 52.28 \ 12 298.29

325 5 39.46 \ 14 347.31

\ 6 47.20 \ 16 396.14

\ 7 54.89 \ 18 444.77

\ 8 62.54 1220 10 298.39

\ 9 70.13 \ 12 357.47

\ 10 77.68 \ 14 416.36

377 6 54.89 \ 16 475.05

\ 7 63.87 1420 12 416.66

\ 8 72.80 \ 14 485.41

\ 9 81.67 \ 16 553.96

\ 10 90.50 1620 12 475.84

426 6 62.14 \ 14 554.46

\ 7 72.33 \ 16 632.87

\ 8 82.46 \ 18 711.10

\ 9 92.55 1820 12 535.02

\ 10 102.59 \ 14 623.50

480 6 70.13 \ 16 711.79

\ 7 81.65 \ 18 799.87

\ 8 93.12 \ 20 887.76

\ 9 104.53 14 692.55

\ 10 115.90 \ 16 790.70

529 7 90.11 \ 18 888.65

\ 8 102.78 \ 20 986.40

\ 9 115.41 \ 22 1083.95

\ 10 127.99 2220 16 869.61

630 8 122.71 \ 18 977.42

\ 9 137.82 \ 22 1192.46

\ 10 152.89 \ 24 1299.68

720 8 140.46 2420 16 948.52

\ 9 157.80 \ 18 1066.20

\ 10 175.09 \ 20 1183.68

820 8 160.19 \ 22 1300.96

\ 9 179.99 \ 24 1418.05

6寸焊管的外径是多少厘米

国标焊管以以及镀锌管规格重量表(按GB/T3091—2001标准执行)\0d\\0d\规格外径mm壁厚mm最小壁厚mm焊管（6米定尺）镀锌管(6米定尺） \0d\米重kg根重kg米重kg根重kg \0d\公称内径英寸 \0d\DN151/221.32.82.451.287.681.3578.14 \0d\DN203/426.92.82.451.669.961.7610.56 \0d\DN25133.73.22.82.4114.462.55415.32 \0d\DN321.2542.43.53.063.3620.163.5621.36 \0d\DN401.548.33.53.063.8723.224.1024.60 \0d\DN50260.33.83.3255.2931.745.60733.64 \0d\DN652.576.14.03.57.1142.667.53645.21 \0d\DN80388.94.0 8.3850.288.8853.28 \0d\DN1004114.34.0 10.8865.2811.5369.18 \0d\DN12551404.5 15.0490.2415.94298.65 \0d\DN1506168.34.5 18.18109.0819.27115.62 \0d\DN2008219.1 6.0\0d\（焊管）\0d\ 31.53189.18 \0d\DN2008219.1 6.5\0d\（热镀锌） 36.12216.72 \0d\\0d\镀锌钢管常用规格\0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\0d\MMMMMM普通钢管加厚钢管\0d\610.021.0641.059\0d\813.52.751.0561.046\0d\1017.03.501.0561.046\0d\1521.33.151.0471.039\0d\2026.83.401.0461.039\0d\2533.54.251.0391.032\0d\3242.35.151.0391.032\0d\4048.04.001.0361.030\0d\5060.05.001.0361.028\0d\6575.55.251.0341.028\0d\8088.54.251.0321.027\0d\100114.07.001.0321.026\0d\125140.07.501.0281.023\0d\150165.07.501.0281.023\0d\说明：W=C*[0.02466*(D-S)*S] \0d\ W--镀锌管每米重量：kg/m\0d\ C--镀锌管比黑铁管增加的重量系数\0d\ D--黑铁管的外径\0d\ S--黑铁管的壁厚\0d\\0d\W=0.02466*S*(公称外径-S)\0d\镀锌钢管每米重量=0.02466壁厚（外径-壁厚）X1.06\0d\镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3\0d\\0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 尺寸单位取米（M）,则计算的重量结果为公斤（Kg） \0d\钢的密度为： 7.85g/cm3 \0d\钢材理论重量计算 \0d\钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为： \0d\W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 \0d\各种钢材理论重量计算公式如下： \0d\名称（单位） \0d\计算公式 符号使用性能 计算举例 \0d\圆钢 盘条（kg/m） \0d\W= 0.006165 ×d×d \0d\d = 直径mm \0d\直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \0d\螺纹钢（kg/m） \0d\W= 0.00617 ×d×d \0d\d= 断面直径mm \0d\断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \0d\方钢（kg/m） \0d\W= 0.00785 ×a ×a \0d\a= 边宽mm \0d\边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \0d\扁钢 \0d\（kg/m） \0d\W= 0.00785 ×b ×d \0d\b= 边宽mm \0d\d= 厚mm \0d\边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \0d\六角钢 \0d\（kg/m） \0d\W= 0.006798 ×s×s \0d\s= 对边距离mm \0d\对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg \0d\八角钢 \0d\（kg/m） \0d\W= 0.0065 ×s ×s \0d\s= 对边距离mm \0d\对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \0d\等边角钢 \0d\（kg/m） \0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \0d\b= 边宽 \0d\d= 边厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \0d\不等边角钢 \0d\（kg/m） \0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \0d\B= 长边宽 \0d\b= 短边宽 \0d\d= 边厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\0d\槽钢 \0d\（kg/m） \0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿长 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \0d\工字钢（kg/m） \0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿长 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \0d\钢板（kg/m2） \0d\W= 7.85 ×d \0d\d= 厚 \0d\厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \0d\钢管（包括无缝钢管以以及焊接钢管（kg/m） \0d\W= 0.02466 ×S （D _ S ） \0d\D= 外径 \0d\S= 壁厚 \0d\外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

焊接钢管国家标准有哪些？

6寸焊管的外径是16.5厘米

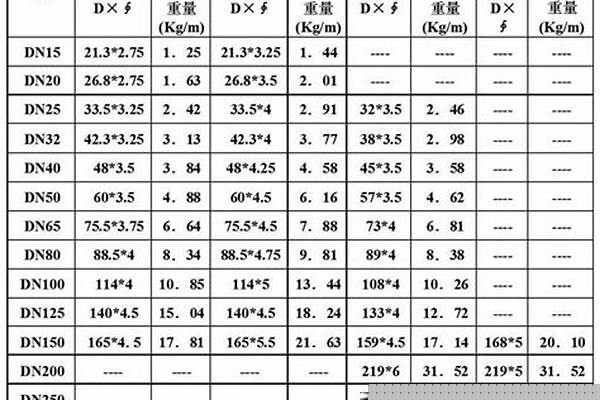

如下图：

焊接钢管生产工艺简单，生产效率高，品种规格多，设备投资少，但一般强度低于无缝钢管。

较小口径的焊管采用直缝焊，大口径焊管则多采用螺旋焊；按钢管端部形状分为圆形焊管和异型（方、矩型等）焊管；按材质和用途不同分为矿用流体输送焊接钢管、低压流体输送用镀锌焊接钢管、带式输送机托辊电焊钢管等。现行国标中的规格尺寸表，按外径*壁厚由小到大排序。

扩展资料：

焊管按用途分类：

一般焊管：一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有要求，一般来说交货长度为4-10m，常要求定尺（或倍尺）交货。

焊管的规格用公称口径表示（毫米或英寸）公称口径与实际的不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

吹氧焊管：用作炼钢吹氧用管，一般用小口径的焊接钢管，规格由3/8寸-2寸八种。用08、10、15、20或Q195-Q235钢带制成。为防蚀，有的进行渗铝处理。

按生产分类

1、按工艺分——电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管。

2、按焊缝分——直缝焊管、螺旋焊管。

按断面形状分类

1、简单断面钢管——圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他。

2、复杂断面钢管——不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他。

百度百科-焊管

请问焊接钢管（直缝管）DN150的外径是159还是168

算一算你家装修要花多少钱

焊接钢管按照形状分类，也可按照焊缝形状分类，一般分为直缝焊接钢管和螺旋焊接钢管，也可按照用途分类。 焊接钢管国家标准有：一、焊接钢管：执行国家gb/t13793-2001标准热镀锌管：执行国家gb/t3091-2001标准二、产品钢管国标于水、污水、燃气、空气、采暖蒸气等低压流体输送和结构用的直缝焊接钢管。三、国标产品钢管国标：长度：定尺6米/四、焊管、镀锌管米重表型号/mm公称口径/in规格/mm（外径*壁厚）焊管国标米重kg/m镀锌管国标米重kg/m每件支数dn154分21。3*2。751。261。34217支/件dn206分焊接钢管国标。8*2。751。631。73169支/件dn直缝焊管理论重量表寸33。5*3。252。422。高压锅炉用无缝管支/件dn321。2寸42。3*3。253。133。3291支/件dn401。5寸48*3。53。844。0791支/件dn502寸60*3。54。885。衡阳钢管支/件dn652。5寸75。5*3。756。647。0437支/件dn803寸88。5*4。08。348。8437支/件dn1004寸114*4。010。8511。5019支/件dn1255寸140*4。515。0415。9419支/件dn1506寸165*4。517。8118。8819支/件dn2008寸219*6。031。5233。417支/

输入面积，免费获取装修报价

焊接钢管标准DN400壁厚是多少

DN150 是国际通用尺寸 159mm 是 国标尺寸 168mm 是美标尺寸。

DN是指管道的公称直径,注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;一般来说用来描述镀锌钢管,它与英制单位的对应关系如下:

4分管:4/8英寸:DN15;

6分管:6/8英寸:DN20;

1寸管:1英寸:DN25;

寸二管:1又1/4英寸:DN32;

寸半管:1又1/2英寸:DN40;

两寸管:2英寸:DN50;

三寸管:3英寸:DN80(很多地方也标为DN75);

四寸管:4英寸:DN100;

扩展资料

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以以以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。(管子又分为英制管和公制管的。

公称直径为DN100的管，该管为国际通用系列（俗称英制管），其外径是114.3mm；该管为国内沿用系列（俗称公制管），其外径是108mm。 这样就出现了两种直径了，不矛盾的。)公称直径可用公制mm表示，也可用英制in表示。

参考资料:百度百科-公称直径

DN400的壁厚GB/T 21835-2008《焊接钢管尺寸以以及单位长度重量 》的规定，DN400的壁厚有：2.6、2.8、2.9、3.1、3.2、3.4、3.6、3.8、4.0、4.37、4.5、4.78、5.0、5.16、5.4、5.56、5.6、6.02、6.3、6.35、7.0、7.92、8.0、8.74、8.8、9.53、10.0、10.31、11.0、11.91、12.5、12.7、14.2、15.05、16.0、16.66、17.5、19.05、20.0、20.62、22.2、23.83、25.0、26.19、28.0、28.58、30.0。

公称直径DN代表公称直径。管子的直径可分为外径、内径、公称直径。如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

好了，关于“焊接钢管国标规格尺寸表”的话题就讲到这里了。希望大家能够通过我的讲解对“焊接钢管国标规格尺寸表”有更全面、深入的了解，并且能够在今后的工作中更好地运用所学知识。
