焊接钢管厚度怎么算_焊接钢管厚度怎么算的

文章来源：https://www.dhgcn.com 发布时间：2024-04-22 16:20:27 浏览次数：1

焊接钢管厚度怎么算_焊接钢管厚度怎么算的

大家好，今天我来为大家详细地一下关于焊接钢管厚度怎么算的问题。我对这个问题的总结和归纳，希望能对大家有所帮助。

文章目录列表:

1.焊管壁厚
2.钢管重量怎么算的？
3.焊接钢管壁厚对照表

焊管壁厚

国标厚度以以以及下差点的市场都有,各个规格的焊管最薄壁厚的一般如下

DN15*O.5

DN20*0.7

DN25*0.8

DN32*0.8

DN40*0.8

DN50*0.8

DN65*1.0

DN80*1.0

钢管重量怎么算的？

焊接钢管规格表

日期：2010-8-13 作者：刘磊

焊接钢管规格表：2010-4-19 壁 厚／mm

O．5 0.6 0.8 1.0 1.2 1.4 1.5 1.6 1.8 2．O 2.2 2.5 2.8 3.0 3.2 3.5

钢管的理论质量

焊接钢管规格表：壁 厚／mm

O．5 0.6 0.8 1.0 1.2 1.4 1.5 1.6 1.8 2．O 2.2 2.5 2.8 3.0 3.2 3.5

钢管的理论质量／(kg／m)

5 O．055 0.065 O．083 O．099

8 0.092 O．109 O．142 O．173 O．201

10 0.117 O．139 0.181 0.222 0.260

12 0.142 O．169 O．221 O．271 O．320 O．366 O．388 0.410

13 O．183 0.241 0.296 O．343 0.400 O．425 0.450

14 0.198 O．260 O．321 O．379 O．435 O．462 O．489

15 O．123 0.280 O．345 0.408 O．470 O．499 O．529

16 O．228 O．300 O．370 0.438 0.504 O．536 O．568

17 0.243 O．320 O．395 O．468 0.359 O．573 O．608

18 0.257 0.339 O．419 O．497 O．573 0.610 0.647

19 O．272 O．359 0,444 0.527 0.608 O．647 O．687

20 0.287 0.379 O．469 O．556 O．642 O．684 O．726 0.808 0.888

21 0.399 0.493 0.586 0.677 O．721 O．765 0.852 0.937

22 O．418 O．518 O．616 O．7U O．758 O．805 O．897 0.986 1.074

25 O．477 O．592 O．704 0.815 O．869 O．923 1.030 1.134 1.237 1.387

28 O．537 O．666 O．793 0.918 O．980 1.0412 1.163 1.282 1.400 1.572 1.740

30 0.576 O．715 0.852 0.987 1.054 1.121 1.252 1.381 1.508 1.695 1.878 1.997

32 O．764 0.911 1.065 1.128 1.199 1.341 1.480 1.617 1.1819 2.016 2.145

34 O．814 O．971 1.125 1.202 1.278 1.429 1.578 1.725 1.942 2.154 2.293

37 O．888 1.059 1.229 1.313 1.397 1.562 1.726 1.888 2.127 2.361 2.515

外径

／mm 壁 厚／mm

O．5 0.6 O.8 1．O 1.2 1.4 1.5 1.6 1.8 2．O 2.2 2,5 2.8 3.0 3.2 3.5

钢管的理论质量／(kg／m)

38 0.912 1.089 1.264 1.350 1.436 1.607 1.776 1.942 2.189 2.430 2.589 2.746 2.978

40 O．962 1.148 1.333 1.424 1.515 1.696 1.874 2.051 2.312 2.569 2.737 2.904 3.150

45 1.09 1.30 1.5l 1.61 1.71 1.92 2.12 2.32 2.62 2.91 3.11 3.30 3.58

46 1.33 1.54 1.65 1.75 1.96 2.17 2.38 2.68 2.98 3.18 3.38 3.668

48 1.38 1.6l 1.72 1.83 2.05 2.27 2.48 2.81 3.12 3.33 3.54 3.84

50 1.44 1.68 1.79 1.91 2.14 2.37 2,59 2.93 3.26 3.48 3.69 4．Ol

5l 1.47 1.71 1.83 1.95 2.18 2.42 2.65 2.99 3.33 3.55 3.77 4.10

53 1.53 1.78 1.90 2.03 2.27 2.52 2.76 3.11 3.47 3.70 3.93 4.27

54 1.56 1.82 1.94 2.07 2.32 2.56 2.81 3.17 3.54 3.77 4.01 4.36

60 1.74 2.02 2.16 2.30 2.58 2.86 3.14 3.54 3.95 4.22 4.48 4.88

63.5 1.84 2.14 2.29 2.44 2.74 3.03 3.33 3.76 4.19 4.48 4.76 5.18

65 2.35 2.50 2.81 3.11 3.41 3.85 4.29 4.59 4.88 5.31

70 2.37 2.70 3.03 3.35 3.68 4.16 4.64 4.96 5.27 5.74

76 2.76 2.94 3.29 3.65 4.00 4.53 5.05 5.40 5.74 6.26

80 2.90 3.09 3.47 3.85 4.22 4.78 5.33 5.70 6.06 6.60

83 3．OI 3.2l 3.60 3.99 4.38 4.96 5.54 5.92 6.30 6.86

89 3.24 3.45 3.87 4.29 4.71 5.33 5.95 6.36 6.77 7.38

95 3.46 3.69 4.14 4.59 5.03 5.70 6.37 6.8l 17.24 7.90

101.6 3.70 3.95 4.43 4.91 5.39 6.11 6.82 7.29 7.76 8.47

102 3.72 3.96 4.45 4.93 5.41 6.13 6.85 7.32 7.80 8.50

焊接钢管壁厚对照表

钢管重量的计算不同钢管类型、外径、壁厚和长度等参数可能会有所不同，下面为你常见钢管重量的计算。

1. 焊接钢管重量计算：

焊接钢管每米的重量（kg/m）= [(外径-壁厚)×壁厚]×0.0248

2. 精密冷拔无缝钢管重量计算：

精密冷拔无缝钢管每米的重量(kg/m)=外径(mm)×外径(mm)×0.02466÷4÷1000×长度(m)

3. 锅炉管重量计算：

锅炉管每米的重量(kg/m)=[(外径-壁厚)×壁厚+壁厚×0.6]×0.0248×1000

各种类型钢管计算公式中均包含空气和水的体积，会存在误差。需要对重量有更高的要求，可以考虑特殊工艺或设备来减小误差。在进行实际操作时，应具体情况挑选合适的计算公式，并确认材料规格和质量符合相关标准。

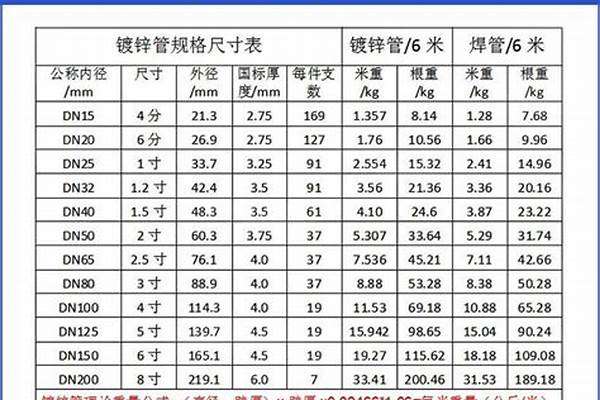

焊接钢管壁厚对照表如下：

扩展资料：

焊接钢管的焊接技巧

一、前提是要打磨

必须把焊接处的镀锌层打磨掉，否则会产生气泡、沙眼、假焊等。还会使焊缝变脆，刚性下降。

二、镀锌钢的焊接特点

镀锌钢一般是在低碳钢外镀一层锌，镀锌层一般在20um厚。锌的熔点在419°C，沸点908°C左右。在焊接中，锌融化成液体浮在熔池表面或在焊缝根部位置。锌在铁中具有较大固溶度，锌液体会沿晶界深入浸蚀焊缝金属，低熔点锌形成“液体金属脆化”。

锌与铁可形成金属间脆性化合物，这些脆性相使焊缝金属塑性降低，在拉应力作用下而产生裂纹。焊接角焊缝，T形接头的角焊缝最容易产生穿透裂纹。

镀锌钢焊接时，坡口表面以以及边缘处的锌层，在电弧热作用下，产生氧化、熔化、蒸发以至挥发出白色烟尘和蒸汽，极易引起焊缝气孔。由于氧化而形成的ZnO，其熔点较高，约1800°C，若在焊接过程中参数偏小，将引起ZnO夹渣，同时。由于Zn成为脱氧剂。

产生FeO-MnO或FeO-MnO-SiO2低熔点氧化物夹渣。由于锌的蒸发，挥发出大量的白色烟尘，对人体有、伤害作用，必须把焊接处的镀锌层打磨处理掉。

三、焊接工艺控制

镀锌钢的焊前准备与一般的低碳钢是相同的，需要注意的是要认真处理好坡口尺寸和附近的镀锌层。为了焊透，坡口尺寸要适当，一般60~65°，要留有的间隙，一般为1.5~2.5mm；为了减少锌对焊缝的渗透，在焊之前，可将坡口内的镀锌层清除以后再焊。

在实际工作中，采用了集中打坡口，不留钝边工艺进行集中控制，两层焊接工艺，减少了未焊透的可能性。焊条应镀锌钢管的基体材质选用，一般低碳钢由于考虑易操作性，选用J422较为普遍。

焊接手法：在焊多层焊的层焊缝时，尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，可大大减少液体锌留在焊缝中。在焊角焊缝时，同样在层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝。

其是先将焊条端部向前移出约5~7mm左右，当使锌层融化后再回到原来位置继续向前施焊。再横焊和立焊时，如选用短渣焊条如J427，咬边倾向会很小;采用前后往返运条技术，更可以得到无缺陷的焊接质量。

百度百科-焊接钢管

今天关于“焊接钢管厚度怎么算”的讨论就到这里了。希望通过今天的讲解，您能对这个主题有更深入的理解。您有任何问题或需要进一步的信息，请随时告诉我。我将竭诚为您服务。
