好久不见了各位，今天我想跟大家探究一下关于“焊接钢管公称直径和外径对照表”的问题。你还不了解这方面的内容，这篇文章就是为你准备的，请跟我一起来探索一下。

文章目录列表:

1.管道公称直径与外径对照表
2.管径的表示
3.dn15是几分
4.钢管尺寸标准

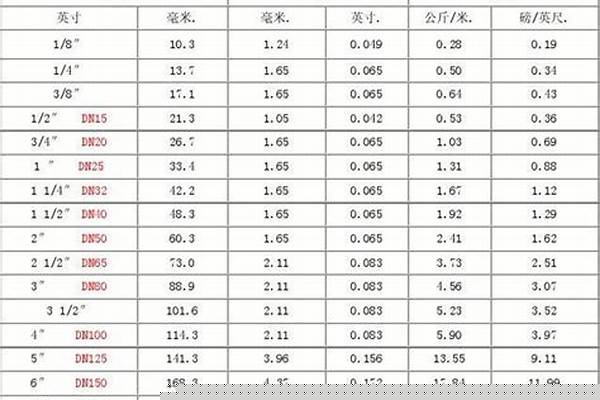

管道公称直径与外径对照表

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）

但也不完全相等，大致差不多，取整就行。φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

管径的表示

pe管dn是指管道的公称直径，de主要是指管道外径。

dn是指管道的公称直径。

注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；一般来说用来描述镀锌钢管，它与英制单位的对应关系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

两寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也标为DN75）；

四寸管：4英寸：DN100；

De主要是指管道外径。

一般采用De标注的，均需要标注成外径X壁厚的形式；

经常用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

……

习惯于使用DN来标注焊接钢管，在不涉以以及到壁厚的情况下很少使用De来标注管道； 但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。

两种常用金属材料的连接方式不外乎：丝扣连接以以及法兰连接。其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

dn15是几分

1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉以以及壁厚的情况下也可以使用De来标注。

拿镀锌焊接钢管为例，用DN、De两种标注如下：DN20 De25 2.5mmDN25 De32 3mmDN32 De40 4mmDN40 De50 4mm……

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 壁厚 表示（如De108 4、De159 4.5等）；对无缝钢管或有色金属管道，应标注“外径 壁厚”。例如φ108 4，φ可省略。

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

4、塑料管材，管径宜按产品标准的表示；一般来说塑料管是按照外径表示，实际施工过程中简略称呼的20、25、32等管道均是指De，而不是DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。

5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

扩展资料

1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 壁厚的形式，例De25 3。

3、D一般指管道内径。

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;

5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如φ25 3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径 壁厚”。

例如φ108 4，φ可省略。、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径 壁厚。例如φ60.5 3.8。

6、DN为Nominal diameter意思是公称直径。

7、De为eternal diameter意思是外径。

百度百科-管径

钢管尺寸标准

4分。

国标公称直径的单位为mm，美标阀门公称直径的单位为in(英寸)，1英尺=12英寸，1英寸=8英分。英制俗称，英制管螺纹规格，公制DN规格，管子外径。对应关系如下：

1、1分＝1/8寸＝DN6；

2、2分＝1/4寸＝DN8；

3、3分＝3/8寸＝DN10；　

4、4分＝1/2寸＝DN15 ；　

5、6分＝3/4寸＝DN20；

6、8分＝ 1 寸＝DN25；

“4分”是英制管道直径长度的叫法，即1/2英寸．等于公制的12.7mm。国际上金属管道供水系统的应用标准是历史上的大英帝国在鼎盛时期制定的，这种标准的尺寸是以英寸为基础的。相关标准内的管螺纹（丝扣）和水龙头标准一直沿用至今，而且沿用口语也多用“四分管”、“六分管”、“一寸管”等。

扩展资料：

管径的表达方式应符合下列规定：

1、 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；

4、塑料管材，管径宜按产品标准的表示；

5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用dn（公称外径）×e（公称壁厚）表示（G19278-2003热塑性塑料管材、管件以以及阀门通用术语以以及其定义）给水用聚丙烯（PP）管材规格用dn×e表示（公称外径×壁厚）。

百度百科-4分管

常用钢管尺寸是：2.5、3.0、3.5、4.0、4.5、5.0、6.0、7.0、8.0、9.0、10.0、12.0。

钢管分为无缝钢管和焊接钢管。无缝钢管生产过程是将实心管坯或钢锭穿成空心的毛管，然后再将其轧制成所要求尺寸的钢管。采用的穿孔和轧管不同，就构成了生产无缝钢管的不同。

焊接钢管生产过程是将管坯(钢板或带钢)弯曲成管状，再把缝隙焊接起来成为钢管。因采用的成型和焊接不同，就构成了生产焊接钢管的不同。
