螺旋钢管尺寸对照表_螺旋钢管尺寸对照表图

下面，我将以我的观点和见解来回答大家关于螺旋钢管尺寸对照表的问题，希望我的回答能够帮助到大家。现在，让开始聊一聊螺旋钢管尺寸对照表的话题。

文章目录列表:

1.圆锥管螺纹代号如R1/8,R1/4,R3/8,R1/2等中的R和数字代表什么意思？
2.几分管是什么？
3.管的直径指的是什么？
4.g管螺纹尺寸对照表？

圆锥管螺纹代号如R1/8,R1/4,R3/8,R1/2等中的R和数字代表什么意思？

R表示大径。

大径：9.728mm

小径：8.566mm。

除了R1/8之外，还有R1/4，R3/8，R1/2，R3/4。

扩展资料：

由于锥度的原因，这种螺纹在与同样的锥螺纹或圆柱螺纹配合时具有“自紧作用”；2.其特殊的牙形设计具有“完全吻合”的特性（不像普通公制螺纹，其牙顶与牙底之间是有间隙的——牙顶平而牙底圆）。现实中，由于加工精度等诸多原因，一般来说都是加填充物的。

：生料带、麻丝白漆。常见引起不能“干密封”的诸多原应力可能有：牙形精度（角度）不够（吻合）、端面不够垂直（指相配的圆柱管螺纹）英制锥管螺纹对照表

百度百科-圆锥螺纹

几分管是什么？

外直径20毫米是——4分管。

DN15，直径20毫米(外径21.25mm)——4分管(4′)，近似内径：15mm

DN20，外径26.75mm——6分管，近似内径：20mm

DN25mm，外径33.5mm——1寸管，近似内径： 25mm

英国的管道标准以四分水龙头的供水平面直径11.5毫米为基础，制定出12.7毫米、19.05毫米、25.4毫米、31.75毫米、50.8毫米等标准管道尺寸。这种标准体系的优点是在不影响供水功能的前提下节约用材。

对此，可以从供水平面的对比中找到依据：直径为12.7毫米的四分铜管或铅管，它的标准壁厚是0.6毫米，在除去它的壁厚后供水平面是直径11.5毫米，正好是一个四分水龙头的供水平面的尺寸，一根12.7毫米的管道配用的是一个四分水龙头。

如此类推25.4毫米的管道配用四个四分的水龙头同时供水，并且在科学理论的依据下不会减弱供水压力。但与此该标准却并没有任何增容性。管道系统在使用过程中突然需要增加更多的水龙头同时使用，则该标准体系下的管道系统只有牺牲部分压力才能完成任务。

扩展资料：

管径的表达方式应符合下列规定：

1）?水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2）?无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3）?钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；

4） 塑料管材，管径宜按产品标准的表示；

5） 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。

管子尺寸一般以管子的公称内径表示，如DN25表示孔径为25mm的管子。

一般来说情况，会听到4分管；6分管的叫法。4分6分的叫法又是怎么来的呢？

一般来说有这么几种解释

1。英分解释：认为一英寸等于8英分。其实英制单位里没有英分

2。将1/8英寸叫一分：这其实也源于英分解释

3。标准：认为这是规定

4。约定：认为这是约定

5。没有解释的解释：这种解释很多，在此就不一一列举了

到底这个分该怎样解释呢？

其实这个分就像常用的市斤一样是的市分

在未推行公制单位以前，使用市制单位，如丈、尺、寸，在寸下面还有分。

1市分约等于3.33毫米

在接触到英制管子的时候，怎样测量管子的大小呢？会拿的尺子量一量，下面是几种对应关系，那时假如让你来测量的话，你也会这么叫吧

一分=3.33 （接近3.175也就是1/8)

四分=3.33*4=13.33 (接近15)

六分=3.33*6=20

八分=3.33*4=26.6 (接近 25.4 也就是1英寸，习惯简称1_）

百度百科——4分管

管的直径指的是什么？

几分管也表示管件的尺寸。在工程上管子的公称尺寸表示它的内径，1／2表示内径为1／2英寸，在公制管中则被圆整为15mm。

管件标注的常用标注以以以及对应的俗称对应如下：

内径（公制）：6mm；内径（英制）：1／8（英寸）；外径：10mm；俗称：1分

内径（公制）：8mm；内径（英制）：1／4（英寸）；外径：13．5mm；俗称：2分

内径（公制）：10mm；内径（英制）：3／8（英寸）；外径：17mm；俗称：3分

内径（公制）：15mm；内径（英制）：1／2（英寸）；外径：21．3mm；俗称：4分

内径（公制）：20mm；内径（英制）：3／4（英寸）；外径：26．8mm；俗称：6分

内径（公制）：25mm；内径（英制）：1（英寸）；外径：33．5mm；俗称：1寸

这里说的“分”，是市场上的俗语，其实是与英寸对应的。

扩展资料

管径的表达方式规定：

1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；

4、塑料管材，管径按产品标准的表示；

5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表

g管螺纹尺寸对照表？

管的直径指的是管的内径。故1.2寸内径约32mm 。

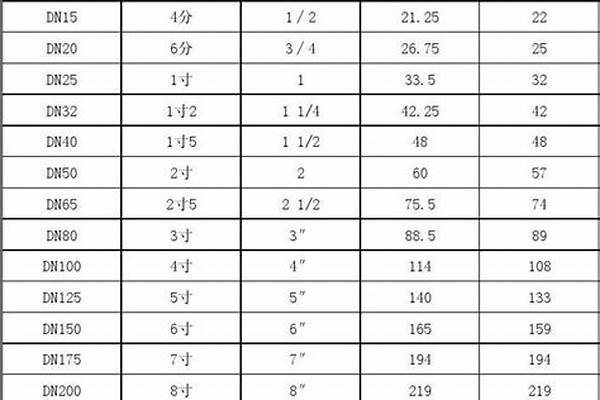

DN是指管道的公称直径

注意：这既不是外径也不是内径(这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼)；应该与管道工程发展初期与英制单位有关；一般来说用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′′ DN25

1.2′′ DN32

1.5′′ DN40

2′′ DN50

2.5′′ DN65

3′′ DN80

4′′ DN100

5′′ DN125

6′′ DN150

8′′ DN200

10′′ DN250

12′′ DN300

GB/T50106-2001

在建筑材料中，对管材的称法用英寸这个单位，为2.54cm，而不是用市寸。

在液晶显示器中，规格一般有17寸、19寸、22寸等。在手机中，屏幕尺寸现在一般有4.0寸、4.2寸、4.5寸、4.7寸、4.8寸、5.0寸、5.2寸、5.5寸、5.7寸、6.44寸等。在平板电脑中，屏幕尺寸一般有7.9寸、9.7寸、12.9寸。显示屏的大小一般来说以对角线的长度来衡量，以英寸单位。英寸在这里一般简称“寸”。

英寸的分数：1/64 3/64 5/64 7/64 9/64-----

英寸的小数：0.015625 .0031250 0.046875-----

我国习惯称呼：一厘二毫半 二厘半 三厘七毫半-----

转换：

1mil=1/1000inch=0.00254cm=0.0254mm.

1inch=1000mil=2.54cm=25.4mm.

在英制里，12英寸（吋）为1英尺（呎），36英寸为1码.

1英寸=16mm（数码感应器）.

扩展资料：

2.1管径应以mm为单位。

2.2管径的表达方式应符合下列规定：

1） 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2） 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3） 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；

4） 塑料管材，管径宜按产品标准的表示；

5） 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。

参考资料：

4分管_百度百科

英寸_百度百科

g管螺纹尺寸对照表如下：

管螺纹是位于管壁上用于连接的螺纹，有55度非密封管螺纹和55度密封管螺纹。主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.

欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/锥”配合螺纹.两种螺纹的检验量规存在不同；ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.

GB/T22091.1-2008 55°密封管螺纹量规第1部分：用于检验圆柱内螺纹与圆锥外螺纹 。
