螺旋焊缝焊接钢管_螺旋焊缝焊接钢管标准规范

现在我来为大家分享一下关于螺旋焊缝焊接钢管的问题，希望我的解答能够帮助到大家。有关于螺旋焊缝焊接钢管的问题，开始谈谈吧。

文章目录列表:

1.螺旋焊接钢管和无缝钢管差什么
2.螺旋焊管设备的分类有哪些？
3.直缝焊接不锈钢管与螺旋焊接不锈钢管的区别
4.什么是螺旋钢管？
5.螺旋缝埋弧焊钢管的标准分类

螺旋焊接钢管和无缝钢管差什么

工艺不同：

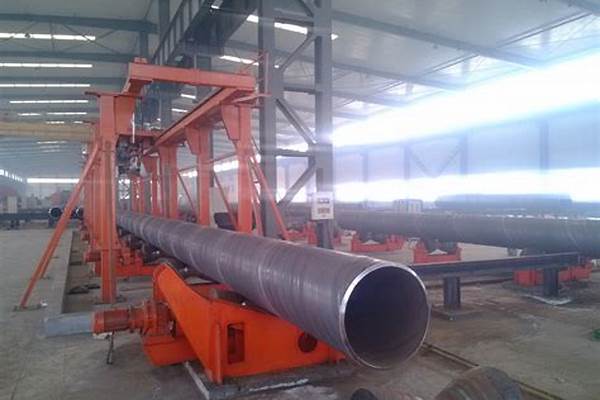

螺旋管是用带钢焊接的，可以看到焊缝如图：

无缝管是用圆钢穿孔制成的

螺旋管壁厚下差很大，而无缝管小管基本没有下差，大管下差也不会很多。

螺旋管一般只生产Q235B的，Q345B的也有，但是很少，

无缝管的材质很多，碳钢，合金钢，不锈钢都有

同样是碳钢的材质，螺旋管的价位要比无缝管的价位低很多

大概的也就这些，当然在管材实用的时候就得提供详细的要求了，才能确定用哪种管材更适合。

希望可以帮到你

螺旋焊管设备的分类有哪些？

焊接管就是一种原材料为钢板的，在将钢板整合成的形状之后，再焊接得到的管材，这种材料的表面是比较的粗糙的，但是相其他的管材而言，却是要经济很多的，所以焊接管在市场上是很受欢迎的。焊接管的规格型号一般都是比较的大的。下面小编就来给大家一下焊接管在市场上的价格是多少，还有就是焊接管和无缝管的区别是什么。

焊接管的价格

焊接管在市场上的价格是2800元到29000元。(价格来源，仅供参考)

焊接管与无缝管的区别

生产工艺的不同，焊管是用带钢卷曲焊接而成，无缝管是用钢坯穿孔而成管子上没有焊接点。焊管得承压不如无缝管的承压高，价格不同，无缝管的产能低，焊管的产能高，两种相同型号的管子无缝管的贵很多，不是压力要求不高还是焊管比较经济。

焊接管的分类

焊接分类

按焊接不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。

电焊钢管：用于石油钻采和机械制造业等。

炉焊管：可用作水煤气管等，大口径直缝焊管用于高压油气输送等;螺旋焊管用于油气输送、管桩、桥墩等。

按焊缝形状分类

可分为直缝焊管和螺旋焊管

直缝焊管

生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管

强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。

a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。甲类管一般用普通碳素钢Q235、Q235F以以及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材

b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。

按用途分类

按用途又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管和螺旋焊管。

一般焊管

：一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有要求，一般来说交货长度为4-10m，常要求定尺(或倍尺)交货。焊管的规格用公称口径表示(毫米或英寸)公称口径与实际不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

镀锌钢管

为提高钢管的耐腐蚀性能，对一般钢管(黑管)进行镀锌。镀锌钢管分热镀锌和电镀锌两种，热镀锌镀锌层厚，电镀锌成本低。

吹氧焊管

用作炼钢吹氧用管，一般用小口径的焊接钢管，规格由3/8寸-2寸八种。用08、10、15、20或Q195-Q235钢带制成。为防蚀，有的进行渗铝处理。

电线套管

也是普通碳素钢电焊钢管，用在混凝土以以及各种结构配电工程，常用的公称直径从13-76mm。电线套套管壁较薄，大多进行涂层或镀锌后使用，要求进行冷弯试验

公制焊管

规格用无缝管形式，用外径*壁厚毫米表示的焊接钢管，用普通碳素钢、优质碳素钢或普能低合金钢的热带、冷带焊接，或用热带焊接后再经冷拨制成。公制焊管分普能和薄壁、普通用作结构件，如传动轴，或输送流体，薄壁用来生产家具、灯具等，要保证钢管强度和弯曲试验。

托辊管

用于带式输送机托辊电焊钢管，一般用Q215、Q235A、B钢以以及20钢制造，直径63.5-219.0mm。对管弯曲度、端面要与中心线垂直、椭圆度有要求，一般进行水压和压扁试验。

变压器管

用于制造变压器散热管和其它热交换器，采用普通碳素钢制造，要求进行压扁、扩口、弯曲、液压试验。钢管以定尺或倍尺交货，对钢管弯曲度有要求。

异型管

由普通碳结结构钢以以及16Mn等钢带焊制的方形管、矩形管、帽形管、空胶钢门窗用钢管，主要用作农机构件、钢窗门等。

电焊薄壁管

主要用来家具、玩具、灯具等。当前不锈钢带的薄壁管应用很广，高级家具、装饰、栏栅等。

螺旋焊管

是将低碳碳素结构钢或低合金结构钢钢带按的螺旋线的角度(叫成型角)卷成管坯，然后将管缝焊接起来制成，它可以用较窄的带钢生产大直径的钢管。螺旋焊管经常用于石油、天然气的输送管线，其规格用外径*壁厚表示。螺旋焊管有单面焊的和双面焊的，焊管应保证水压试验、焊缝的抗拉强度和冷弯性能要符合规定。

按端部形状分类

又分为圆形焊管和异型(方、扁等)焊管。

焊接管在市场上的价格情况是什么样的，还有就是焊接管和无缝管的区别是什么，以以以及焊接管的分类情况是什么样的，这些小编都已经在上文中给大家做了详细的。焊接管的外边很多都是黑色的，但是焊接管是非常的耐用的。焊接管不仅仅是非常经济的产品，而且焊接管的性能也是很出色的。大家有使用管材的需要的话，推荐大家使用焊接管。

直缝焊接不锈钢管与螺旋焊接不锈钢管的区别

螺旋焊接钢管 螺旋焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的、表面有接缝的钢管。按焊接不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。按焊缝形状可分为直缝焊管和螺旋焊管。电焊钢管用于石油钻采和机械 制造业等。炉焊管可用作水煤气管等，大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送、管桩、桥墩等。焊接钢管比无缝钢管成本低、生产效率高。 直缝焊管生产工艺简单，生产效率高，成本低，发展较快。螺旋焊管的强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。直缝焊管 焊接钢管：也叫焊管，是用钢板或钢带经过弯曲成型，然后经焊接制成。按焊缝形式分为直缝焊管和螺旋焊管。按用途又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管和螺旋焊管。 一般焊管：一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造 。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有要求，一般来说交货长度为4-10m，常要求定尺（或倍尺）交货。焊管的规格用公称口径表示（毫米或英寸）公称口径与实际不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种，表6-17为焊接钢管尺寸。 直缝焊管直缝焊管是一种笼统得叫法，方式用钢带生产，在高频焊接设备直缝焊接的管子都叫直缝焊管。（由于钢管的焊接处成一条直线故而得名）。 其中按照用途不同，又不同的后道生产工序.(大致可分为脚手架管，流体管，电线套管，支架管，护栏管等几种） 而低压流体焊管是直缝焊管的一种，一般用水，煤气的输送， 在焊接完毕后比普通焊管多加以一道水压测试，故而低压流体管比普通直缝焊管价格一般高出一点（按现在的市场价大概高出80元左右） 例如：焊接钢管流体管1寸（DN25）（就是Φ33.5*3.25) 价格大概在3950每吨。 而普通直缝焊管在3880左右。无缝钢管无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水以以及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以以以及建筑施工中用的钢脚手架等。用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，如滚动轴承套圈、千斤顶套等，目前已广泛用钢管来制造。钢管还是各种常规武器不可缺少的材料，枪管、炮筒等都要钢管来制造。钢管按横截面积形状的不同可分为圆管和异型管。由于在周长相等的条件下，圆面积，用圆形管可以输送更多的流体。圆环截面在承受内部或外部径向压力时，受力较均匀，绝大多数钢管是圆管。圆管也有的局限性，如在受平面弯曲的条件下，圆管就不如方、矩形管抗弯强度大，一些农机具骨架、钢木家具等就常用方、矩形管。不同用途还需有其他截面形状的异型钢管。全世界生产钢管的共计有110多个国家的1850多个公司下的5100多个生产厂，其中生产石油管的有44个国家的170多个公司下的260多个厂。2000年，无缝钢管全国表观消费量为418.0万吨，其内供应量的382.1万吨，占国内总需求的91.4%。进口为35.9万吨，占国内总需求的8.59%。同年石油管消费量大约为91万吨。进口约25.2万吨。进口管占国内总消费量的大约70%，其中进口管占国内总消费量的27.69%，石油管进口量约占无缝钢管总进口量的大约70%。从日本进口的石油管占总进口量一半。的石油套管生产基地——天津钢管公司2000年的钢管产品出来为52.20万吨，其中石油套管产量为36.41万吨。套管占全国石油产量的一半。在产量和销售量上都占套管市场的位。从国际和国内两个市场来看，无缝钢管（包括石油专用管）的现有生产能力均已大于需求。今后的重点应放在充分发挥现有机组的能力，开发出高强度等级、高抗击毁、高抗腐蚀的石油管、高压锅炉管和气瓶管等产品。也是国家针对当前我国钢铁市场进行优化产品结构的内容。这也是增加在国内外产品竞争力、扩大市场份额的关键所在。就是说，提高国内钢管企业的市场竞争力是加和WTO以后国内企业长期的任务和成功发展的关键。无缝管生产分类——热轧管、冷轧管、冷拔管、挤压管、顶管

什么是螺旋钢管？

焊接工艺而言，螺旋焊管与直缝钢管的焊接一致，但直缝焊管不可避免地会有很多的丁字焊缝，存在焊接缺陷的机率也大大提高，而且丁字焊缝处的焊接残余应力较大，焊缝金属往往处于三向应力状态，增加了产生裂纹的可能性。

总有人问：螺旋焊接钢管和焊接钢管有什么不同呢？其实大可不必纠结于这个问题。螺旋焊接钢管本身就是焊接钢管的一种，只是在生产工艺上有些不同罢了。

具体说来，焊管按焊缝的形式分为直缝焊管和螺旋焊管。两者一般使用范围不一样。一般DN350，会用螺旋钢管，螺旋钢管因为焊缝是螺旋的，故所承受液体的压力会分布在管子各侧，增强管子的强度。同时一般大管子直接用钢板直焊卷起，需较大钢板，大大增加了难度，故管径较大的会使用螺旋管。至于哪个好，因为适用范围不一致，不便比较。

螺旋钢管(双面埋弧螺旋焊管)是以带钢卷板为原材料,经常温挤压成型,以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。另外还有一种就是卷焊钢管，它是将钢板卷筒后焊接，焊缝为竖直焊缝。

螺旋缝埋弧焊钢管的标准分类

螺旋钢管是以带钢卷板为原材料，经常温挤压成型，以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。?采用先进的双面埋弧焊的工艺，可在位置实现焊接，不易出现错边、焊偏和未焊透等缺陷,容易控制焊接质量。螺旋钢管是以带钢卷板为原材料,经常温挤压成型,以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。材料即带钢卷，焊丝，焊剂。在投入前都要经过严格的理化检验。带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。成型前，带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送。采用外控或内控辊式成型。采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径，错边量和焊缝间隙都得到严格的控制。

内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接质量。焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了100%的螺旋焊缝的无损检测覆盖率。若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，以以及时消除缺陷。采用空气等离子切割机将钢管切成单根。切成单根钢管后，每批钢管都要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以以以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。焊缝上有连续声波探伤标记的部位，经过手动超声波和X射线复查，如确有缺陷，经过修补后，再次经过无损检验，直到确认缺陷已经消除。

承压流体输送用螺旋缝埋弧焊钢管SY5036-83经常用于输送石油、天然气的管线；承压流体输送用螺旋缝高频焊钢管SY5038-83，用高频搭接焊法焊接的，用于承压流体输送的螺旋缝高频焊钢管，钢管承压能力强，塑性好，便于焊接和加工成型；一般低压流体输送用螺旋缝埋弧焊钢管SY5037-2000，采用双面自动埋弧焊或单面焊法制成的用于水、煤气、空气和蒸汽等一般低压流体输送用埋弧焊钢管

螺旋钢管的常用标准一般分为:SY/T5037-2000（行业标准、也叫 普通流体输送管道用螺旋缝埋弧焊钢管）、GB/T9711.1-1997（国标、也叫石油天然气工业输送钢管交货技术条件A级钢管(要求严格的有GB/T9711.2 B级钢管和GB/T9711.3 C级钢管)）、API-5L（美国石油协会标准、也叫管线钢管；其中分为PSL1和PSL2两个级别）、SY/T5040-92（桩用螺旋缝埋弧焊钢管）　承压流体输送用螺旋缝埋弧焊钢管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。钢管承压能力强，焊接性能好，经过各种严格的科学检验和测试，使用安全可靠。钢管口径大，输送效率高，并可节约铺设管线的投资。经常用于输送石油、天然气的管线。

好了，今天关于“螺旋焊缝焊接钢管”的话题就到这里了。希望大家能够通过我的讲解对“螺旋焊缝焊接钢管”有更全面、深入的了解，并且能够在今后的生活中更好地运用所学知识。
