下面，我将用我自己的方式来解释螺旋焊管尺寸规格表大全的问题，希望我的回答能够对大家有所帮助。让开始讨论一下螺旋焊管尺寸规格表大全的话题。

文章目录列表:

1.螺旋焊管规格？用途？
2.螺纹规格有哪些？
3.焊管的规格与型号
4.焊管外径大全

螺旋焊管规格？用途？

螺旋焊管：是将低碳碳素结构钢或低合金结构钢钢带按的螺旋线的角度（叫成型角）卷成管坯，然后将管缝焊接起来制成，它可以用较窄的带钢生产大直径的钢管。螺旋焊管经常用于石油、天然气的输送管线，其规格用外径*壁厚表示。螺旋焊管有单面焊的和双面焊的，焊管应保证水压试验、焊缝的抗拉强度和冷弯性能要符合规定。钢管规格 最小Φ400×5.0mm，Φ3048×25.4mm

制管长度 一般为6～30m，最长达80m

原料板宽 最小700mm，2000mm

钢卷重量 40吨

材料等级达API 5L×65

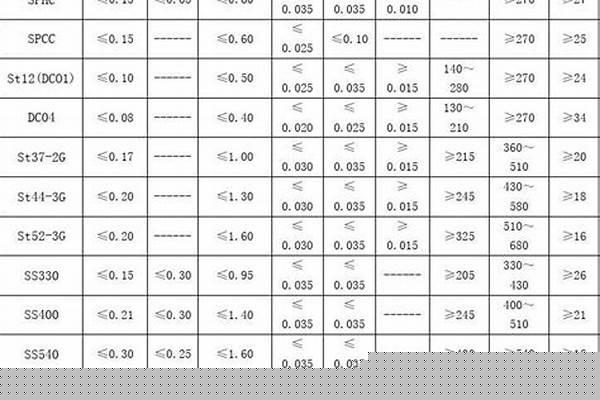

·材料的冶金性能

　直缝埋弧焊管是用钢板生产的，而螺旋焊管是用热轧卷板生产的。热轧带钢机组轧制工艺具有一系列的优点，具有获得生产优质管线钢的冶金工艺能力。在输出台架上装有水冷却系统以加速冷却，这就允许使用低合金成分来达到特殊的强度等级和低温韧性，从而改进钢材的可焊性。但这一系统在钢板生产厂基本没有。卷板的合金含量(碳当量)往往低于相似等级的钢板，这也提高了螺旋焊管的可焊性。

更需要说明的是，由于螺旋焊管的卷板轧制方向不是垂直钢管轴线方向(其夹解主要是看钢管的螺旋角)，而直缝钢管的钢板轧制方向垂直于钢管轴线方向，螺旋焊管材料的抗裂性能优于直缝钢管。

　·焊接工艺

从焊接工艺而言，螺旋焊管与直缝钢管的焊接一致，但直缝焊管不可避免地会有很多的丁字焊缝，存在焊接缺陷的机率也大大提高，而且丁字焊缝处的焊接残余应力较大，焊缝金属往往处于三向应力状态，增加了产生裂纹的可能性。

而且，埋弧焊的工艺规定，每条焊缝均应有引弧处和熄弧处，但每根直缝焊管在焊接环缝时，无法达到该条件，由此在熄弧处可能有较多的焊接缺陷。

　·强度特点

管子在承受内压时，一般来说在管壁上产生两种主要应力，即径向应力δY和轴向应力δX。焊缝处合成应力δ=δY(l/4sin2α+cos2α)1/2，α为螺旋焊管焊缝的螺旋角。

螺旋焊管焊缝的螺旋角一般为50-75度，螺旋焊缝处合成应力是直缝焊管主应力的60-85%。在相同工作压力下，同一管径的螺旋焊管比直缝焊管壁厚可减小。

特点可知：

A?螺旋焊管发生爆破时，由于焊缝所受正应力与合成应力比较小，爆破口一般不会起源于螺旋焊缝处，其安全性比直缝焊管高。

B.当螺旋焊缝附近存在与之相平行的缺陷时，由于螺旋焊缝受力较小，故其扩展的危险性不如直焊缝大。

C.由于径向应力是存在于钢管上的应力，所以焊缝处于垂直应力这一方向时承受载荷。即直缝承受的载荷，环向焊缝承受的载荷最小，螺旋缝介于二者之间。

·静压爆破强度

　经有关对比试验，验证了螺旋焊管与直缝焊管的屈服压力与爆破压力实测值和理论值基本吻合，偏差接近。但无论是屈服压力还是爆破压力，螺旋焊管均低于直缝焊管。爆破试验还显示出螺旋焊管爆破口的环向变形率明显大于直缝焊管。由此证实，螺旋焊管的塑性变形能力优于直缝焊管，爆破口一般只局限于一个螺距内，这是螺旋焊缝对裂口的扩展起了有力的约束作用所致。

·韧性和疲劳强度

管道发展的趋势是大口径、高强度。随着钢管直径的加大、所用钢级的提高，产生韧性断裂尖稳扩展的趋势越大。美国有关研究机构的试验表明，螺旋焊管与直缝焊管虽然同为一个级别，但螺旋焊管具有较高的冲击韧性。

输送管线由于输量的变化，在实际操作过程中，钢管是承受随机交变载荷的作用。了解钢管的低循环疲劳强度，对判断管线的使用寿命具有重要的使用性能。

按测定结果，螺旋焊管的疲劳强度与无缝管和电阻焊管相同，试验的数据与无缝管和电阻管分布在同一区内，而比一般的埋弧直缝焊管要高。

·现场可焊性

　现场的可焊性主要是由钢管的材质和端口配合尺寸公差决定的。

考虑到钢管安装施工的要求，钢管加工生产的连续性的和外形几何尺寸的一致性尤为重要。

螺旋焊管的生产是基本上在同一工况条件下稳定的连续流程：而直缝焊管工序是分段的，包括整板/压头/预卷/点焊/焊接/精整/组对等多道工序过程。这是螺旋焊管生产区别于直缝焊管生产的重要特征。

稳定的生产工况非常便于焊接质量的控制和几何尺寸的保证。由于螺旋焊管管型规整、焊缝均匀分布，相直缝焊管，螺旋钢管有非常好的管口椭圆度和端面垂直度，保证了现场钢管焊接组对时的组对精度。

·对输送介质流动特性的影响

　输送管线中的压降和管子的长度、流体粘滞系数、流体速度、流体阻力系数都成正比，而和管子的内径成反比。而流体阻力系数既与雷诺数有关，又与管子内壁表面的粗糙度有关。经测定，管子内壁表面的粗糙度所起的影响要比局部隆起的面积(如螺旋形的焊缝或纵长的焊缝、甚至包括内环形焊缝)所起的影响大十倍。

螺纹规格有哪些？

导读焊管大家也许都见过，但是都不知道哪些是焊管。其实大多数的焊接钢管是对焊管的俗称，它是利用一种钢板以以以及带钢通过一些卷曲的动作或工艺，在经过焊接特殊的处理而成的。这种焊管常常会以6米为定尺。这种焊管它的加工工艺是很简单的。同时在生产上，它的多品格与高效率再加上投资少，使得它的利用率非常的高。今天这篇文一些不同的焊管规格，来帮大家做一些参考。

所说的焊管实际上它的应用有很多，也正是由于它的不同应用才导致它的规格有很多。可以看到这类产品在自来水相关的工程方面、还有石油化工工业方面、以以以及各类的化学工业或者是电力工业都有很大的作用。同时它也是归属于国家所开发的20个重点的产品。下面来看看具体的规格。

焊管

焊管规格表

规格

规格

规格

规格

规格

14×3

34×4.5

273×40

60×10

356×15

14×3.5

34×5

273×42

76×4.5

356×19

14×4

34×6.5

273×45

76×5

356×28

16×3

38×3

42×3

76×6

356×36

焊管

从上面的表当中可以看到一些常用的焊管的型号，这些都是使用量相对较为多的。表中的规格仅仅是其中的十分之一，还有很多的焊管规格没有在表中展示出来。焊管随着用途的不一样还有材质的不一样，可以分为很多种。

焊管

从图中就可以看到，粗细不一样的焊管种类也有很多，所应用的领域也是很大的。随着焊管的质量的不断增大，已经可以利用焊管来代替无缝钢管了。在一些电缆穿线上，或者是污水排放上，还有自来水的供应上，以以以及说的暖气、煤气的管道上，都有看到过焊管的影子。

焊管

使用范围的不同，焊管规格自然也有着差异。包括防腐蚀性、防压力特点还有一些弯曲度的要求以以以及圆度的要求，都是需要注意的。这也是跟的实际应用是分不开的。制定了焊管规格表，通过这里的规格表就可以看到需要的型号。同时表中还规定了一些焊管的标准尺寸、标准长度、标准厚度、标准圆度很多指标，这些都是需要参考的对象。

在上面分析了焊管规格表，其实，这种表格就是进行实际工作的指引。完全的可以通过它来得到需要的数据资料。随着科技的不断发展，相信焊管的产业将会更上一层楼。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：/yezhu/zbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免费领取哦~

焊管的规格与型号

一些常见的公制螺纹标准尺寸规格表：

1、M1.60.35：螺纹直径为1.6mm，每毫米的螺距为0.35mm。

2、M20.4：螺纹直径为2mm，每毫米的螺距为0.4mm。

3、M2.50.45：螺纹直径为2.5mm，每毫米的螺距为0.45mm。

4、M30.5：螺纹直径为3mm，每毫米的螺距为0.5mm。

5、M40.7：螺纹直径为4mm，每毫米的螺距为0.7mm。

6、M50.8：螺纹直径为5mm，每毫米的螺距为0.8mm。

7、M61：螺纹直径为6mm，每毫米的螺距为1mm。

8、M81.25：螺纹直径为8mm，每毫米的螺距为1.25mm。

9、M101.5：螺纹直径为10mm，每毫米的螺距为1.5mm。

10、M121.75：螺纹直径为12mm，每毫米的螺距为1.75mm。

螺纹的三要素：

1、线数：

形成螺纹的螺旋线的条数称为线数。有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

2、螺距和导程：

相邻的牙在中径线上对应两点轴向的距离称为螺距。同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。线数n、螺距P、导程S之间的关系为：S=n×P。

3、旋向：

沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。如将螺纹竖起来看，螺纹可见部分向左上升是左旋螺纹，可见部分向右上升是右旋螺纹

焊管外径大全

直缝焊管一般来说为公称直径为DN15(4分管)DN150(6寸管)的中小口径规格的焊管。螺旋焊管一般来说为公称直径为DN200(8寸管)和DN600(24寸管)的大口径规格的焊管。

1、直缝焊管：一般来说为公称直径为DN15(4分管)DN150(6寸管)的中小口径规格的焊管，直缝焊接工艺简单，焊接成本低，效率高。

2、螺旋焊管：一般来说为公称直径为DN200(8寸管)和DN600(24寸管)的大口径规格的焊管。螺旋焊接造成生产成本高，生产效率低。

采用B系列钢管的法兰，应在公称尺寸DN的数值后标记B以示区别。但采用A系列钢管的法兰，不必在公称尺寸DN的数值后标记A。

工程管径对照表

扩展资料

管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 壁厚的形式，例De25 3;

3、D一般指管道内径;

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;

5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如φ25 3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径 壁厚”。例如φ108 4，φ可省略。、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径 壁厚。例如φ60.5 3.8;

6、DN为Nominal diameter意思是公称直径;

7、De为eternal diameter意思是外径;

8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有特色的国产货，现在都不用了。

好了，关于“螺旋焊管尺寸规格表大全”的话题就讲到这里了。希望大家能够对“螺旋焊管尺寸规格表大全”有更深入的了解，并且从我的回答中得到一些启示。
