什么是无缝钢管的公称直径

最近有些忙碌，今天终于有时间和大家聊一聊“什么是无缝钢管的公称直径”的话题。你对这个领域还比较陌生，这篇文章就是为你而写的，让一起来了解一下吧。

文章目录列表:

1.管子的公称直径用什么表示，它指的是管子的内径还是外径？
2.直径DN、De、dn、D、d、Φ的区别
3.什么是管子的公称直径？
4.管道公称直径是什么意思

管子的公称直径用什么表示，它指的是管子的内径还是外径？

DN是指管道的公称直径，既不是内径，也不是外径。

为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径）。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”。

管子不同标注

1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

4、塑料管材，管径宜按产品标准的表示；

5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

直径DN、De、dn、D、d、Φ的区别

公称直径(nominal diameter)，又称平均外径(mean outside diameter)。是指容器、管道以以及其附件的标准化直径系列。采用公称直径有利于实现零部件的际准化，也方便于设计、制造、修配和管理，降造成本。容器，公称直径用内径表示；管道，则用小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是值，内径随壁厚而变化。

1、公称直径就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际使用性能上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。为了使管子、管件连接尺寸统一，每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

2、符号是DN，单位是毫米，但省略不写。也可用英制in表示。

3、一般来说公称直径是对有缝钢管、铸铁管、混凝土管等管子的标称，无缝钢管不用此表示法（用外径*壁厚）不过就算你用了，大家也能看明白，个人觉得无所谓。管路附件也用公称直径表示，使用性能同有缝管。

4、钢管安装时无需换算，因为在同一标准里同一公称直径同一压力等级的连接尺寸相同，并且同一材料的外径也相同，实行公称直径的目的就是为了方便连接性，要换算的话岂不是白实行了吗。

5、强调：公称直径即不是管的外径，也不是管的内径，还不是内外径的平均值(设备的公称直径是指外径)

公称直径

什么是管子的公称直径？

直径DN、De、dn、D、d、Φ的区别

DN是指管道的公称直径，聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径.注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

d -- 混凝土管公称直径

De主要是指管道外径，PPR、PE管、聚丙烯管 外径 ,一般采用De标注的，均需要标注成外径X壁厚的形式。

D一般指内径。

Φ-- 无缝钢管公称直径，其规格为,如ф100:108 X 4

Φ也表示一个圆的直径的是： Φ加表示这个圆的字母。如ΦO，ΦA，后面连线=。如ΦO=3厘米。

公称直径DN和阀座直径dN的区别

公称直径是阀门和管道连线时管道的内径，是阀门连线法兰的尺寸引数。

阀座直径是阀门内部阀座的内径,和阀门流通量有关，是阀门流通量的引数。

安装里管子直径DE与DN的区别

de指的是管子直径，而DN指的是公称直径，是介于外径和内径之间的值，这是为了方便和管件进行连线，而制定的标准。

直径单位“Φ”与“DN”的区别

“Φ”和“DN”一般都用来表示直径，区别是：

“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；

“DN”标识管材和阀门等管件的公称直径，一般来说接近于内径。是为了工程安装配套而建立的标准术语。如：DN25;DN50等。

DN、De、Dg、D、d、NB标注管径时有什么区别？

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

4 塑料管材，管径宜按产品标准的表示一般用De表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

先宣告，此为转帖，个人觉得说得很清楚了：

科学,工程,工艺,..都是一是一,二是二,硬喷碰的问题。一个简单的管径尺寸标示法竟然这么纷争，无法定于一。不可思议！

管径之标称或标示重点说明如下：

1. Steel pipe──长久的历史惯例，以 NB(nominal bore),DN(nominal

diameter)表示管径，从英文字意即可明白，意指管的内径，

因涉以以及管厚的，DN或NB 尺寸称呼，相当管的平均

内径。亦有依古老的标法为 φ，直径的意思。

2. Plastic pipe──※IP 尺寸标示，与 Steel pipe 相同。

※Metric 与IP 尺寸标示，与 Steel pipe 相同。祇是以公

制单位替代英制单位。

※ISO Metric ISO161-7(2/e,1978-04-01)统一管径的尺寸标

示，一律以管的外径(eact outside diameter)

表示管径尺寸的称呼或标示。

3. Da──管径尺寸的标示 (eact outside diameter)

De──管配件的内径之标示 (nominal inside diameter of socket)

所以De＞Da

4. 尺寸对照表

英吋规格(IP) 公制规格(Metric) 国际标准公制(ISO Metric)

1/2 inch 16 mm 20 mm

3/4 20 25

1 25 32

11/4 32 40

11/2 40 50

2 50 63

21/2 65 75

3 80 90

4 100 110

5 125 140

6 150 160

8 200 225

10 250 250

12 300 315

14 350 355

16 400 400

18 450 450

20 500 500

22 550 560

1. 尺寸对照表是说明标称尺寸(公称尺寸)与塑料管外径称呼的相互关系：

1/2’ (15mm) ─── 20mm

3/4” (20mm) 25mm

1” (25mm) 32mm

11/4” (32mm) 40mm

11/2” (40mm) 50mm

2” (50mm) 63mm

21/2? (65mm) 75mm

3” (80mm) 90mm

4” (100mm) 110mm

上面的例从公称尺寸1/2”(15mm) 对应的塑料管外径为 20mm。

塑料管在欧美有英吋表示的习惯，就是以公称尺寸表示。

2. 塑料管的厚度不能在规格尺寸表示或注明。

塑料管尺寸规格表示：

(一). 公制表示法 (Metric)

50mm PVC管PN10 ------------------------------------公称尺寸为2”

(二) ISO公制表示法(ISO Metric)

63mmPVC管PN10 -------------------------------------塑料管外径

(公称尺寸为2”)

(三). 英制表示法( Inch-Pound)

2”PVC管 Class C ----------------------------------公称尺寸为2”

3. 管厚的计算

t = P D/ 2S + P

式中

t: 塑料管的管厚(wall thickness)

P: 塑料管内工作压力 (ma working pressure)

D: 塑料管的外径 (eact outside diameter )

S: 塑料管材料许可圆周应力 (allowable hoop stress)

式中P , D ,S均为已知条件，其中 S 是材料本身的系数。

P , D 是定值，S 是 变数值

S愈大 ， 管子愈能承受高压力或外力负荷，管子愈好。

原料树酯愈贵，制造成本愈高。

S愈小 ， 管子无法受高压力或外力负荷，管子的质量愈差。

原料树酯愈便宜，制造成本愈低。

这就是为何不可以把塑料管厚度表示在尺寸规格上的原因。

因为,负责任的制造厂家挑选的树酯原料之『材料圆周应力』很高，如此，管厚较薄。反之，不负责任的制造厂家挑选的树酯原料之『材料圆周应力』很低，如此，管厚较厚。外行的人，不懂材料学与材料力学，占小便宜的心态下，都认为管愈厚愈好，其实事实刚好相反。相同条件下，管厚要愈薄愈好。

塑料管规格尺寸标示，祇要标明尺寸与耐压等级即可，国际上对塑料管的标示均依这个方式表示。

4. Da : 塑料管外径 ，国际上共同语言。

5. De : 塑料管配件的内径， De > Da。 管子要插入到配件接头内，De >Da。

6. DN : 管子的公称直径或公称尺寸，塑料管与金属管相同。

直径和DN 有什么区别 直径2000换成DN是多少

一般DN指的是内径

直径要看具体指哪里了

一般指外径

这里说的2000应该就是DN2000 了

不锈钢管直径Φ”和钢管直径DN的区别

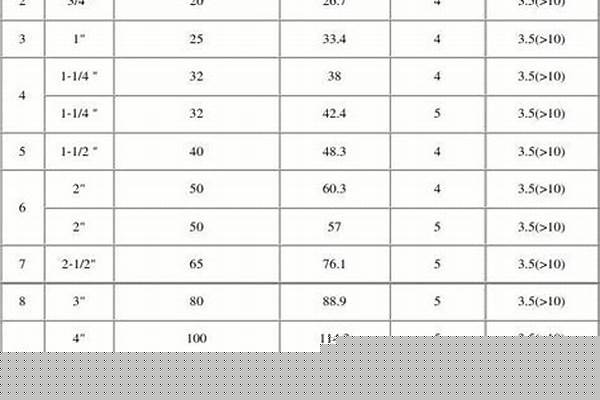

DN是指管道的公称直径，但这既不是外径也不是内径，Φ指的是钢管的外径。例如同样公称直径的钢管因其壁厚不同对应的外径也不同。从下表就可以看出：

工程管径对照表（常用） 压力管道标准压力管道标准 压力管道标准 规格 DN-公称直径 Ф－外径 大外径系列 DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm， 小外径系列 DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，

管径标注中，de,DN 的区别？

De、DN、d、ф的各自表示范围！

De-- PPR、PE管、聚丙烯管 外径

DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径

d -- 混凝土管公称直径

ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4

管径标注中，de,DN的区别：

1、定义不同：

De（Eternal Diameter）是指管道外径，一般标注成外径×壁厚的形式，经常用于描述：无缝钢管、PVC等塑料管和其他需要明确壁厚的管材；

DN是公称通径，公称通径(或叫公称直径)，就是各种管子与管路附件的通用口径。

2、 适用范围不同：

水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；在不涉以以及到壁厚的情况下很少使用De来标注管道。

3、标准使用不同：

《建筑给排水制图标准》里写明建筑给排水塑料管材标注宜用dn，但是《给排水施工图深度设计》里给出的又是塑料管标注用De。

给排水图纸中DN、De、d的区别

DN表示公称直径，一般用于镀锌钢管、焊接钢管，De一般用于PVC管、d用于无缝钢管

管道公称直径是什么意思

管子的公称直径即管道的名义直径DN(Diameter

Name)，它是把管道直径系列化、标准化，如DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200……。其数值接近于管道的内径，但不等于管道的内径，如DN100的无缝管为φ108×(管道的壁厚)，如是英制管其外径为φ114×(管道的壁厚)，总之是管道内径经圆整后的数值。相同公称直径的管件能相配，如DN150的法兰、阀门等能与DN100的管道相配(当然要注意公英制的区别)。

公称直径(nominal diameter)，又称平均外径(mean outside diameter)。是指容器、管道以以及其附件的标准化直径系列。采用公称直径有利于实现零部件的标准化，也方便于设计、制造、修配和管理，降造成本。

容器，公称直径用内径表示；管道，则用小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是值，内径随壁厚而变化。

公称直径：

公称直径是为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，使用性能同有缝管。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
