很高兴能够参与这个铁管规格尺寸表大全问题的解答工作。我将自己的知识和经验，为每个问题提供准确而有用的回答，并尽量满足大家的需求。

文章目录列表:

1.无缝钢管公称直径与外径对照表？
2.4分6分8分管尺寸对照表

无缝钢管公称直径与外径对照表？

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

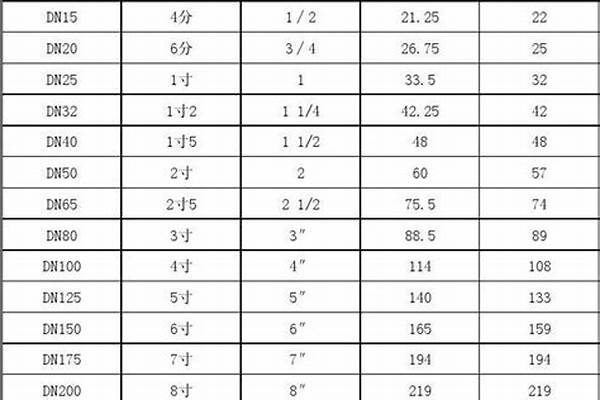

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

4分6分8分管尺寸对照表

国标镀锌管尺寸规格表如下：

1、DN15型号外径为21.3mm。

2、DN20型号外径为26.9mm。

3、DN25型号外径为33.7mm。

4、DN32型号外径42mm。

5、DN40型号外径为48.3mm。

6、DN50型号外径为60mm。

7、DN65型号外径为76.1mm。

8、DN80型号外径为88.9mm。

9、DN100型号外径为114.3mm。

10、DN125型号外径为140mm。

11、DN150型号外径为168.3mm。

12、DN200型号外径为219.1mm。

国标镀锌管的应用

热镀锌钢管经常使用于建筑、机械、煤矿、化工、电力、铁道车辆、汽车工业、公路、桥梁、集装箱、设施、农业机械、石油机械、探矿机械等制造工业。

镀锌钢管表面有热浸镀或电镀锌层的焊接钢管。镀锌可增加钢管的抗腐蚀能力，延长使用寿命。镀锌管的用途很广，除作输水、煤气、油等一般低压力流体的管线管外，还用作石油工业特别是海洋油田的油井管、输油管，化工焦化设备的油加热器、冷凝冷却器、煤馏洗油交换器用管，以以以及栈桥管桩、矿山坑道的支撑架用管等。

2、4、5、6、8分管，管径分别是8、15、20、25mm。工程管径对照表（常用）1英寸＝25.4毫米＝8英分

换算如下：1分＝1/8英寸＝DN6，2分＝1/4英寸＝DN8，3分＝3/8英寸＝DN10，4分＝1/2英寸＝DN15，6分＝3/4英寸＝DN20，8分＝1英寸＝DN25。

定义DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径（用mm表示）等特征尺寸直接相关。注1：除在相关标准中另有规定，字母DN后面的数字不代表测量值，也不能用于计算目的。

管子的直径分类

用钢板卷焊制成的筒体，其公称直径指的是内径。若容器直径较小，筒体可直接采用无缝钢管。此时，公称直径指钢管外径。封头的公称直径与筒体一致。

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108＊5表示，塑料管也用外径表示。

如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

内容参考：百度百科-公称直径
