大家好，我很乐意和大家探究直缝钢管可以探伤吗的相关问题。这个问题涵盖了直缝钢管可以探伤吗的各个方面，我会尽力回答您的疑问，并为您带来一些有价值的信息。

文章目录列表:

1.直缝缝管生产工艺
2.压力管道无缝钢管(DN219)焊接可以用电焊打底电焊盖面吗?这样无损检测拍片能否合格.
3.分析直缝钢管工艺流程

直缝缝管生产工艺

直缝钢管是焊接钢管的一种，是指焊缝与钢管纵向平行的钢管，其生产工艺比较简单，整体成本低，有多种直径和壁厚可以定制挑选，可生产大口径、厚壁直缝钢管。生产工艺可以分为直缝埋弧焊钢管和直缝高频钢管，两种的生产工艺不同，下面。

一、直缝埋弧焊钢管

1.板探：对生产大口径直缝埋弧焊钢管的钢板，先进行全板超声波检查，无伤无损则进入下一道生产工序；

2.铣边：通过铣床对钢板的两个边缘进行双面铣削，达到所需要的钢板宽度、钢板边缘平行度和坡口形状；

3.预弯边：使用预弯机将钢板的边缘弯曲，得到需要的钢板弧度；

4.成型：将预弯曲钢板的前半部分经过多次冲压，在JCO成型机上压成“J”形。然后，将钢板的另一半也弯曲并压制成“C”形，最后形成开口的“O”形；

5. 预焊：将成型的直缝焊钢管合缝通过气体保护焊（MAG）进行连续焊接；

6. 内焊：采用纵向多丝埋弧焊（最多可为四丝）在直缝钢管内侧进行焊接；

7. 外焊：采用纵向多丝埋弧焊在直缝埋弧焊钢管外侧进行焊接；

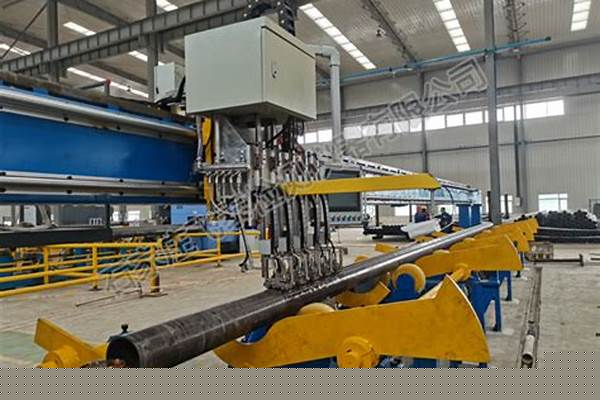

8. 次超声波检验：对直缝焊钢管内外焊缝以及焊缝两侧母材进行检查；

9. 次X射线检查：对内外焊缝进行X射线工业电视检查，采用图象处理系统以保证探伤的灵敏度；

10. 扩径：对埋弧焊直缝钢管全长进行扩径以提高钢管的尺寸精度，并改善钢管内应力的分布状态；

11. 水压试验：在水压试验机上对扩径后的钢管进行逐根检验以保证钢管达到标准要求的试验压力，该机具有自动记录和储存功能；

12. 倒棱：将检验合格后的钢管进行管端加工，达到要求的管端坡口尺寸；

13. 第二次超声波检验：再次逐根进行超声波检验以检查直缝焊钢管在扩径、水压后可能产生的缺陷；

14.第二次 X射线检查：对扩径和水压试验后的钢管进行X射线工业电视检查和管端焊缝拍片：

15. 管端磁粉检验：进行此项检查以发现管端缺陷。

二、直缝高频钢管

高频焊接工艺基于电磁感应原理，具有交流电荷在导体中AC电荷的集肤效应，邻近效应和涡流加热效应，将焊接的边缘钢材加热至熔融状态后，在辊挤压工艺中，可以使对接焊缝的晶间结合，以达到焊接的目的。

高频焊接是一种感应焊接，也叫做压力接触焊接，可以不需要焊接填充材料，没有焊接飞溅，焊接中受焊接热影响的区域狭窄，焊接后的成形漂亮，焊接的机械性能非常好。

钢管高频焊接利用交流电力的表皮效应和接近效应，将钢材辊轧成形后，形成截面被分割的圆形管坯。在管坯内感应线圈的中心附近旋转一个或一组阻抗器，在阻抗器和管坯的开口部形成电磁感应电路.表皮效果和接近效果，在管坯开口部的边缘产生强集中的热效应，将焊接边缘迅速加热到焊接所需的温度。

压力管道无缝钢管(DN219)焊接可以用电焊打底电焊盖面吗?这样无损检测拍片能否合格.

1、焊接天然气管道要用氩弧焊打底，选用和焊接母材相近的焊材。

是碳钢管，氩弧焊可以使用TIG-J50焊丝。

2、输气管道是由单根管子逐根连接组装起来的。

1、现代的集气管道和输气管道是由钢管经电焊连接而成。

2、钢管有无缝管、螺旋缝管、直缝管多种，无缝管适用于管径为529毫米的管道,螺旋缝管和直缝管适用于大口径管道。

3、集输管道的管子横断面结构，复杂的为内涂层-钢管-外绝缘层－保温（保冷）层；

简单的则只有钢管和外绝缘层，而内壁涂层以及保温（保冷）层均视输气工艺再加确定。

分析直缝钢管工艺流程

这要看直径，直径小于100毫米，用焊条电弧焊很难保证探伤合格，即使直径大于100毫米的管子，要想保证探伤合格也有难度，要求焊接人员的有相当高的技术才行。所以打底焊还是应该以氩弧焊打底为挑选，直径较小，填充以及盖面也应采用氩弧焊，直径较大，可以采用焊条电弧焊填充、盖面。

1. 板探：用来制造大口径埋弧焊直缝钢管的钢板进入生产线后，进行全板超声波检验；

2. 铣边：通过铣边机对钢板两边缘进行双面铣削，使之达到要求的板宽、板边平行度和坡口形状；

3. 预弯边：利用预弯机进行板边预弯，使板边具有符合要求的曲率；

4. 成型：在JCO成型机上将预弯后的钢板的一半经过多次步进冲压，压成J形，再将钢板的另一半同样弯曲，压成C形，最后形成开口的O形

5. 预焊：使成型后的直缝焊钢管合缝并采用气体保护焊（MAG）进行连续焊接；

6. 内焊：采用纵列多丝埋弧焊（最多可为四丝）在直缝钢管内侧进行焊接；

7. 外焊：采用纵列多丝埋弧焊在直缝埋弧焊钢管外侧进行焊接；

8. 超声波检验Ⅰ：对直缝焊钢管内外焊缝以及焊缝两侧母材进行100%的检查；

9. X射线检查Ⅰ：对内外焊缝进行100%的X射线工业电视检查，采用图象处理系统以保证探伤的灵敏度；

10. 扩径：对埋弧焊直缝钢管全长进行扩径以提高钢管的尺寸精度，并改善钢管内应力的分布状态；

11. 水压试验：在水压试验机上对扩径后的钢管进行逐根检验以保证钢管达到标准要求的试验压力，该机具有自动记录和储存功能；

12. 倒棱：将检验合格后的钢管进行管端加工，达到要求的管端坡口尺寸；

13. 超声波检验Ⅱ：再次逐根进行超声波检验以检查直缝焊钢管在扩径、水压后可能产生的缺陷；

14. X射线检查Ⅱ：对扩径和水压试验后的钢管进行X射线工业电视检查和管端焊缝拍片；

15. 管端磁粉检验：进行此项检查以发现管端缺陷；

16. 防腐和涂层：合格后的钢管用户要求进行防腐和涂层。

好了，今天关于“直缝钢管可以探伤吗”的话题就讲到这里了。希望大家能够通过我的对“直缝钢管可以探伤吗”有更全面、深入的认识，并且能够在今后的实践中更好地运用所学知识。
