直缝焊接钢管和焊接钢管_直缝焊接钢管和焊接钢管的区别

接下来，我将为大家详细解析一下直缝焊接钢管和焊接钢管的问题，希望我的回答可以解决大家的疑惑。下面，让来探究一下直缝焊接钢管和焊接钢管的话题。

文章目录列表:

1.焊管生产工艺以及流程是什么？
2.直缝电焊钢管用途以及相关
3.直缝钢管制造工艺简介 一个简单高效的生产方式
4.焊管的规格与型号
5.直缝钢管

焊管生产工艺以及流程是什么？

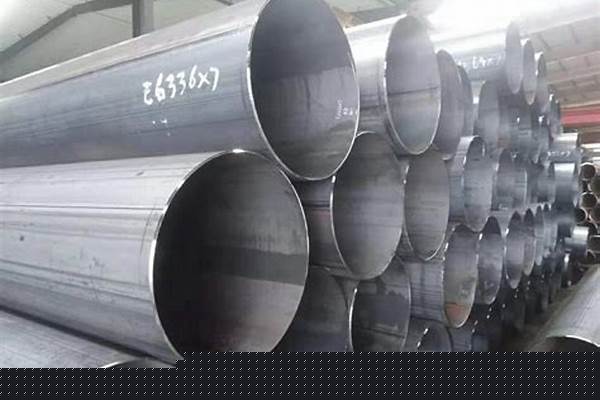

直缝钢管是焊接钢管的一种，是指焊缝与钢管纵向平行的钢管，其生产工艺比较简单，整体成本低，有多种直径和壁厚可以定制挑选，可生产大口径、厚壁直缝钢管。生产工艺可以分为直缝埋弧焊钢管和直缝高频钢管，两种的生产工艺不同。

一、直缝埋弧焊钢管

1.板探：对生产大口径直缝埋弧焊钢管的钢板，先进行全板超声波检查，无伤无损则进入下一道生产工序；

2.铣边：通过铣床对钢板的两个边缘进行双面铣削，达到所需要的钢板宽度、钢板边缘平行度和坡口形状；

3.预弯边：使用预弯机将钢板的边缘弯曲，得到需要的钢板弧度；

4.成型：将预弯曲钢板的前半部分经过多次冲压，在JCO成型机上压成“J”形。然后，将钢板的另一半也弯曲并压制成“C”形，最后形成开口的“O”形；

5. 预焊：将成型的直缝焊钢管合缝通过气体保护焊（MAG）进行连续焊接；

6. 内焊：采用纵向多丝埋弧焊（最多可为四丝）在直缝钢管内侧进行焊接；

7. 外焊：采用纵向多丝埋弧焊在直缝埋弧焊钢管外侧进行焊接；

8. 次超声波检验：对直缝焊钢管内外焊缝以及焊缝两侧母材进行检查；

9. 次X射线检查：对内外焊缝进行X射线工业电视检查，采用图象处理系统以保证探伤的灵敏度；

10. 扩径：对埋弧焊直缝钢管全长进行扩径以提高钢管的尺寸精度，并改善钢管内应力的分布状态；

11. 水压试验：在水压试验机上对扩径后的钢管进行逐根检验以保证钢管达到标准要求的试验压力，该机具有自动记录和储存功能；

12. 倒棱：将检验合格后的钢管进行管端加工，达到要求的管端坡口尺寸；

13. 第二次超声波检验：再次逐根进行超声波检验以检查直缝焊钢管在扩径、水压后可能产生的缺陷；

14.第二次 X射线检查：对扩径和水压试验后的钢管进行X射线工业电视检查和管端焊缝拍片；

15. 管端磁粉检验：进行此项检查以发现管端缺陷；

二、直缝高频钢管

高频焊接工艺基于电磁感应原理，具有交流电荷在导体中AC电荷的集肤效应，邻近效应和涡流加热效应，将焊接的边缘钢材加热至熔融状态后，在辊挤压工艺中，可以使对接焊缝的晶间结合，以达到焊接的目的。

高频焊接是一种感应焊接，也叫做压力接触焊接，可以不需要焊接填充材料，没有焊接飞溅，焊接中受焊接热影响的区域狭窄，焊接后的成形漂亮，焊接的机械性能非常好。

钢管高频焊接利用交流电力的表皮效应和接近效应，将钢材辊轧成形后，形成截面被分割的圆形管坯。在管坯内感应线圈的中心附近旋转一个或一组阻抗器，在阻抗器和管坯的开口部形成电磁感应电路.表皮效果和接近效果，在管坯开口部的边缘产生强集中的热效应，将焊接边缘迅速加热到焊接所需的温度。

就是两种直缝钢管的生产工艺，在生活中直缝钢管可以加工成各种弯管、弯头等管道部件，结实耐用。

直缝电焊钢管用途以及相关

这个不能叫区别，直缝圆管是焊接管的一种。

焊接钢管按焊缝形状分为：直缝焊管和螺旋焊管。

直缝圆管是焊缝与钢管纵向平行的钢管。一般来说分为公制电焊钢管、电焊薄壁管、变压器冷却油管。直缝焊管生产工艺简单，生产效率高，成本低，发展较快。螺旋焊管的强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。

螺旋焊管强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

直缝钢管制造工艺简介 一个简单高效的生产方式

直缝电焊钢管，对很多人来说是一个很生僻的名词，甚至很多人听都没有听过。其实，直缝电焊钢管，也是钢管的一种，它是焊缝与钢管纵向平行的钢管，而其中也细分类几类，虽然直缝电焊钢管这个词在生活中并不常见，实际上，直缝电焊钢管在的生活中用途十分广泛。今天我就来给大家普以及一下直缝电焊钢管以以及直缝电焊钢管用途。

简介：

直缝电焊钢管，是焊缝与钢管纵向平行的钢管。一般来说分为公制电焊钢管、电焊薄壁管、变压器冷却油管。

相关：

除非是无缝钢管没有焊缝，或者自加工成的，否则都只有一道焊，大管的焊制是螺旋形的!大管常用比较少，长度一般是自定的。

产品用途：

1.直缝电焊钢管可以用作低压水管,如给排水管,暖气管,低压工艺管道,低压消防管道。

2.直缝电焊钢管还可以做成脚手架架管。

3.或者成为电线电缆保护管。

4.也可以用来做结构支撑用管.如钢结构支撑用管,混凝土模板支撑用管,网架钢结构管,小型临时建筑的柱子。

5.用作装饰用管.例如装饰工程的艺术造型管,当然要刷漆,或者楼梯栏杆扶手,防护栏杆

6.或者作为套管或预留洞用管,切成一小段一小段地用。

普通钢管和直缝电焊钢管有什么不同：

焊接钢管：也叫焊管，是用钢板或钢带经过弯曲成型，然后经焊接制成。按焊缝形式分为直缝焊管和螺旋焊管。按用途又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管和螺旋焊管。

一般焊管：一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造?。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有要求，一般来说交货长度为4-10m，常要求定尺(或倍尺)交货。焊管的规格用公称口径表示(毫米或英寸)公称口径与实际不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

焊接钢管的分类

　　分类

　　按用途分类

按用途又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管和螺旋焊管。

一般焊管：一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有要求，一般来说交货长度为4-10m，常要求定尺(或倍尺)交货。焊管的规格用公称口径表示(毫米或英寸)公称口径与实际不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

　　镀锌钢管：为提高钢管的耐腐蚀性能，对一般钢管(黑管)进行镀锌。镀锌钢管分热镀锌和电钢锌两种，热镀锌镀锌层厚，电镀锌成本低。

吹氧焊管：用作炼钢吹氧用管，一般用小口径的焊接钢管，规格由3/8寸-2寸八种。用08、10、15、20或Q195-Q235钢带制成。为防蚀，有的进行渗铝处理。

电线套管：也是普通碳素钢电焊钢管，用在混凝土以及各种结构配电工程，常用的公称直径从13-76mm。电线套套管壁较薄，大多进行涂层或镀锌后使用，要求进行冷弯试验。

公制焊管：规格用无缝管形式，用外径*壁厚毫米表示的焊接钢管，用普通碳素钢、优质碳素钢或普能低合金钢的热带、冷带焊接，或用热带焊接后再经冷拨制成。公制焊管分普能和薄壁、普通用作结构件，如传动轴，或输送流体，薄壁用来生产家具、灯具等，要保证钢管强度和弯曲试验。

托辊管：用于带式输送机托辊电焊钢管，一般用Q215、Q235A、B钢以及20钢制造，直径63.5-219.0mm。对管弯曲度、端面要与中心线垂直、椭圆度有要求，一般进行水压和压扁试验。

变压器管：用于制造变压器散热管和其它热交换器，采用普通碳素钢制造，要求进行压扁、扩口、弯曲、液压试验。钢管以定尺或倍尺交货，对钢管弯曲度有要求。

异型管：由普通碳结结构钢以及16Mn等钢带焊制的方形管、矩形管、帽形管、空胶钢门窗用钢管，主要用作农机构件、钢窗门等。

电焊薄壁管：主要用来家具、玩具、灯具等。近年来不锈钢带的薄壁管应用很广，高级家具、装饰、栏栅等。螺旋焊管：是将低碳碳素结构钢或低合金结构钢钢带按的螺旋线的角度(叫成型角)卷成管坯，然后将管缝焊接起来制成，它可以用较窄的带钢生产大直径的钢管。螺旋焊管经常用于石油、天然气的输送管线，其规格用外径*壁厚表示。螺旋焊管有单面焊的和双面焊的，焊管应保证水压试验、焊缝的抗拉强度和冷弯性能要符合规定。

　　按焊缝形状分类

　　可分为直缝焊管和螺旋焊管

直缝焊管：生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管：强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，

还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

　　按焊接分类

按焊接不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。

　　电焊钢管：用于石油钻采和机械制造业等。

　　炉焊管：可用作水煤气管等，大口径直缝焊管用于高压油气输送等;螺旋焊管用于油气输送、管桩、桥墩等。按端部形状分类

又分为圆形焊管和异型(方、扁等)焊管。

看到这些，相信大家已经发现直缝电焊钢管用途在的生活中有多么广泛了吧，从上面的，可以看出的生活中，直缝电焊钢管几乎是随处可见，它作为低压水管，可能在的房子里面，作为脚手架架管，大家可能在施工的工地上见过，以前可能不会注意，经过我的讲解，大家以后就会在生活中看到处处可见的直缝电焊钢管了吧。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：/yezhu/zbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免费领取哦~

焊管的规格与型号

直缝钢管常用于自来水工业、石油化工等方面的建造，它是一种焊缝与钢管纵向平行的钢管。一般来说分为公制电焊钢管、电焊薄壁管、变压器冷却油管。直缝焊管生产工艺简单，生产效率高，成本低，发展较快。与螺旋焊管相比具有生产速度快的优势。下面小编就来给大家一下直缝钢管制造工艺和相关信息吧。

一、直缝钢管是什么

直缝钢管英文(Straightsteel?pipe)，一般焊管：一般焊管用来输送低压流体。用Q195、Q215A、Q235A钢、Q235B普碳制造?。也可采用易于焊接0317标准型号6012以及钢母755软钢共同制造。钢管要进行水压、弯曲、压扁等实验，对表面质量有要求，一般来说交货长度为4-10m，常要求定尺(或倍尺)交货。焊管的规格用公称口径表示(毫米或英寸)公称口径与实际不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

埋弧焊直缝钢管采用的焊接工艺为埋弧焊技术，采用填充物焊接，颗粒保护焊剂埋弧。生产的口径可以达到1500mm,LSAW是埋弧焊直缝钢管的英文简称，埋弧焊直缝钢管的生产工艺有JCOE成型技术、卷制成型埋弧焊技术。当口径较大时可能用两块钢板进行卷制，这样会形成双焊缝的现象。可以执行的标准GB/T3091-2008低压流体钢管生产标准，GB/T9711.1-2?-1997石油天然气钢管生产使用标准，还可以执行美国API?5L?管线钢管执行标准。生产材质：Q195A-Q345E;245R;Q345QA-D;L245-L485;X42-X70。承压参数主要有2ST/T?，S为屈服强度，T为壁厚。埋弧焊已经发展成为，有双丝埋弧焊，还有多丝埋弧焊，效率更进一步提高。

　　二、直缝钢管制的生产工艺

直缝钢管按生产工艺可分为高频直缝钢管和埋弧焊直缝钢管。埋弧焊直缝钢管按其不同的成型方式又分为UOE、RBE、JCOE钢管等。下面最常见的高频直缝钢管和埋弧焊直缝钢管的成型工艺。

埋弧焊工艺

1.?板探：用来制造大口径埋弧焊直缝钢管的钢板进入生产线后，进行全板超声波检验;

2.?铣边：通过铣边机对钢板两边缘进行双面铣削，使之达到要求的板宽、板边平行度和坡口形状;

3.?预弯边：利用预弯机进行板边预弯，使板边具有符合要求的曲率;

4.?成型：在JCO成型机上将预弯后的钢板的一半经过多次步进冲压，压成"J"形，再将钢板的另一半同样弯曲，压成"C"形，最后形成开口的"O"形

5.?预焊：使成型后的直缝焊钢管合缝并采用气体保护焊(MAG)进行连续焊接;

6.?内焊：采用纵列多丝埋弧焊(最多可为四丝)在直缝钢管内侧进行焊接;

7.?外焊：采用纵列多丝埋弧焊在直缝埋弧焊钢管外侧进行焊接;

8.?超声波检验Ⅰ：对直缝焊钢管内外焊缝以及焊缝两侧母材进行100%的检查;

9.?X射线检查Ⅰ：对内外焊缝进行100%的X射线工业电视检查，采用图象处理系统以保证探伤的灵敏度;

10.?扩径：对埋弧焊直缝钢管全长进行扩径以提高钢管的尺寸精度，并改善钢管内应力的分布状态;

11.?水压试验：在水压试验机上对扩径后的钢管进行逐根检验以保证钢管达到标准要求的试验压力，该机具有自动记录和储存功能;

12.?倒棱：将检验合格后的钢管进行管端加工，达到要求的管端坡口尺寸;

13.?超声波检验Ⅱ：再次逐根进行超声波检验以检查直缝焊钢管在扩径、水压后可能产生的缺陷;

14.?X射线检查Ⅱ：对扩径和水压试验后的钢管进行X射线工业电视检查和管端焊缝拍片;

15.?管端磁粉检验：进行此项检查以发现管端缺陷;

16.?防腐和涂层：合格后的钢管用户要求进行防腐和涂层。

三、直缝钢管用途

直缝钢管主要应用于自来水工程、石化工业、化学工业、电力工业、农业灌溉、城市建设。作液体输送用：给水、排水。作气体输送用：煤气、蒸气、液化石油气。作结构用：作打桩管、作桥梁;码头、道路、建筑结构用管等。

直缝钢管变弯管是怎样的生产工艺

什么是弯管：

弯管就是采用成套弯曲模具进行弯曲的,无论是哪一种机器设备，大部分都用到弯管，主要用以输油、输气、输液等，在飞机以及其发动机上更占有相当重要的地位。

弯管可以弯曲各种型材截面

几乎所有截面的铝、钢、不锈钢、铜等金属型材、管材(螺旋管，直缝钢管，无缝管)都可以弯曲。

弯管弯曲质量好，经过喷涂、电镀、抛光、拉丝等的材料可以直接弯曲，不会损伤材料表面。

变径弯管的材料：

有铸铁、不锈钢、合金钢、可锻铸铁、碳钢、有色金属以及塑料等。

与管子连接：直接焊接(最常用的)法兰焊结、热溶连结、螺纹联结、承插式联结等

按照生产工艺分为：焊接弯头、冲压弯头、铸造弯头等

弯管是管道安装当中常用的一种连接管件，用于管道拐弯处的连接。

其他名称：90度弯、直角弯

用途;用于两根公称通径相同或者不同的管子，使管路作角度转弯。

弯管的分类：

1、以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，PPC等。2、以划分可分为推制、压制、锻制、铸造等。

3、以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄标等。

4、按它的曲率真半径可分：可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头指它的曲率真半径等于管子外径，即R=1.0D(D为弯头直么工，R为曲率真半径)。

5、若按压力等级来分：大约有十七种，和美国的管子标准是相同的，有：Sch5、Sch10s、Sch10、STD、Sch60、Sch80s、Sch100、Sch120、Sch140、Sch160、XXS,其中最常用STD、XXS

看了的想必大家都会对直缝钢管已经直缝钢管的制造工艺有所了解了，直缝钢管在行业中的应用是有目共睹的，它的经常使用必定是因为它本身所具备的独特的优点。它的生产工艺简单，生产效率高这个优点为它的广泛使用取得了支持。关于直缝钢管就先到这儿，想要了解更多请继续关注土巴兔学装修!

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：/yezhu/zbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免费领取哦~

直缝钢管

焊管型号是15(1/2")，其中15就是它的内径为15mm。焊管的规格型号按英寸一般有： 1/2"， 3/4" ，1" 1 ，1/2"，等。型号是15(1/2")，其中15就是它的内径为15mm。焊接钢管又称焊管，是有接缝的钢管，是将钢板或带钢卷取成形后焊接制成的钢管，一般为定尺6米。?

焊接钢管生产工艺简单、生产效率高、品种规格多、设备投资少，但强度一般低于无缝钢管。?在实际生产和应用中，焊管常按焊接方式分为直缝焊管和螺旋焊管两种。

焊管分类补充

普通碳素钢电线套管（GB/T3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。直缝电焊钢管（YB242-63）是焊缝与钢管纵向平行的钢管。一般来说分为公制电焊钢管、电焊薄壁管、变压器冷却油管。

承压流体输送用螺旋缝埋弧焊钢管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。

内容参考：百度百科-焊管

直缝焊管是直焊缝与钢管纵向平行的钢管，也被叫做直缝钢管，通过弯曲钢板或带钢然后焊接连接点而成。直缝焊管生产工艺简单、壁厚均匀、生产效率高、成本低、其规格调整灵活，可满足不同管径的要求，从而发展迅速，经常被用于各种工业生产和城市管道建设中。

一、直缝焊管加工方式

1、锻钢：采用往复运动的锤的冲击力或压力机将坯料改成所需形状和尺寸的压力加工。

2、挤压：将金属放入封闭式挤压简中，在一端施加压力，从指定的模孔中挤压出金属，以获得相同形状和尺寸的成品的加工。它经常用于生产有色金属钢。

3、轧制：通过一对旋转辊的间隙（各种形状）使钢金属坯料通过的压力加工，由于辊的压缩，使材料截面减小，长度增加。

4、拉拔钢材：是将轧制的金属坯料（型材、管材、制品等）通过模孔拉拔成段以减少长度，经常用于冷加工。

二、直缝焊管生产工艺区分 直缝钢管的生产工艺，可分为高频直缝钢管和埋弧焊直缝钢管两种：

1、埋弧焊

要对整个钢板进行超声波检查，然后通过铣床对钢板的两个边缘表面进行双面铣削，利用预弯机设备对板的边缘进行预弯，使板的边缘具有符合要求的曲率。在此之后，利用JCO成型机预弯曲钢板，将一半钢板压成J形，冲压后将另一半压成C形，最后形成一个开放的O形。

成型的直缝焊钢管采用气体保护焊（MAG）连续焊接，纵向多丝埋弧焊（至多四丝）焊接直缝钢管的内侧，纵向多丝埋弧焊用于埋弧焊钢管外侧面的焊接。

2、高频焊接

高频焊接是交流电荷、电磁感应原理在导体中的涡流热流效应和蒙皮效应，将焊缝边缘钢加热至熔化状态，然后采用辊挤压工艺实现对接焊缝的晶间组合，从而达到焊接目的。高频焊接属于感应焊接。也可称之为压力基焊，不需要焊接填充材料，焊接时无飞溅，焊接热影响面积窄，焊接后成形美观，焊接力学性能良好。

三、直缝焊管质量检测

直缝焊管从原材料到焊接再到成品都会经过系统的检测，以确保每个环节的质量，钢管焊接后会依次进行次超声波探伤（主要是两侧焊缝和母材的探伤）、次X射线探伤（以保证探伤的灵敏度）、直径膨胀和水压试验（水压试验机会的自动记录保存）。加工合格的直缝钢管，会进行第二次超声波探伤、第二次X射线探伤、管子末端磁粉检验等检验过程，完成整个加工过程。

1、射线探伤：射线探伤是利用射线可穿透物质和在物质中有衰减的特性来发现缺陷的一种探伤，射线检验经常用于检验焊管焊缝内部的裂纹、未焊透、气孔、夹渣等缺陷。

2、超声波探伤：在金属以及其它均匀介质传播中，由于在不同介质的界面上会产生反射，可用于内部缺陷的检验。超声波可以检验任何焊件材料、任何部位的缺陷，并且能较灵敏地发现缺陷位置，但对缺陷的性质、形状和大小较难确定。所以直缝焊管超声波探伤常与射线检验配合使用。

四、直缝焊管使用领域

直缝焊管在日常当中，有着十分广泛的应用，如：自来水工程、石化工业、化学工业、电力工业、农业灌溉、城市建设等领域。虽然大部分直缝焊管在生活中很少看见，但在工业和人们生活中，直缝焊管有着重要的角色：

1、输送水、煤气、空气、油和取暖蒸汽等低压流体用途；

2、适用于建筑、机械、交通、航空、石油开采等行业的各种结构；

3、低合金高强度结构管适用于大型场馆、桥梁、电视塔、高层建筑、工业厂房等基础设施建设。

在城市化的快速发展下，直缝钢管占据着非常重要的位置，像在天然气、桥梁、海洋输出、打桩和钢结构等管道工程中都有着杰出的贡献，在钢结构中，在建筑工地、施工现场等方面发挥着不同的作用。

今天的讨论已经涵盖了“直缝焊接钢管和焊接钢管”的各个方面。我希望您能够从中获得所需的信息，并利用这些知识在将来的学习和生活中取得更好的成果。您有任何问题或需要进一步的讨论，请随时告诉我。
