无缝钢管标准外径_无缝钢管标准外径是多少

无缝钢管标准外径的今日更新是一个不断发展的过程，它反映了人们对生活品质的不断追求。今天，我将和大家探究关于无缝钢管标准外径的今日更新，让一起感受它带来的高品质生活。

文章目录列表:

1.无缝钢管公称直径与外径对照表？
2.钢管规格
3.钢管的规格表示是什么？
4.无缝钢管公称直径与外径对照表是多少？
5.无缝钢管公称直径与外径对照表

无缝钢管公称直径与外径对照表？

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

钢管规格

1、无缝钢管的表示为外径×壁厚，这是因为无缝钢管的壁厚规格很多，例如外径300的无缝钢管的国标壁厚有7.5,8,8.5,9,------22共23个规格。

2、dn一般用来表示pvc管、铸铁管、钢塑复合管、镀锌钢管，其意思为英文公称直径的缩写，dn后面的数字为公称直径，既不代表外径、也不代表内径，可近似地理解为“平均直径”，是不能用来计算或比较尺寸的。

3、dn300的焊管外径为323.9，标准壁厚有3.96、4.57、9.53、12.7共四种。

钢管的规格表示是什么？

管道的直径可分为外径、内径和公称直径。无缝钢管的外径用字母D表示，后面是外径尺寸和壁厚。外径为108的无缝钢管，壁厚为5MM，用D108*5表示。塑料管也用外径表示，如De63。其他如钢筋混凝土管、铸铁管、镀锌钢管等。用DN表示，在设计图纸中一般用公称直径表示。公称直径是人为规定的，以便于设计、制造和维护。管道的公称直径不等于其内径和外径。公称直径为100MM的无缝钢管，有102*5、108*5等几种。108是管子的外径，5代表管子的壁厚。所以管子内径为(108*5-5)=98MM，但并不完全等于管子外径与壁厚之差的两倍。也可以用。但管径不等于内径的规格名称应使用设计图纸中的公称直径，以便管道、管件、阀门、法兰、垫片等的结构尺寸和连接尺寸。可公称直径确定。标称直径用符号DN表示。设计图纸中标明了外径，还应做一个管子规格对照表，标明某一管子的公称直径和壁厚管道系列标准在压力管道的设计和施工中，应考虑压力管道以以及其部件标准系列的挑选。虽然国际上应用的标准体系很多，但大致可以分为两类。管道压力标准见表3。法兰标准见表4。表3压力管道标准分类大外径系列小外径系列规范DN-公称直径ф-外径DN15-ф22毫米，DN20-ф27毫米DN25-ф34毫米，DN32-ф42毫米DN40-ф48毫米，DN50-ф60毫米DN65-ф76(73)毫米，DN80-ф89毫米dn100-ф114毫米，dn125-ф140毫米dn150-ф168毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф324毫米dn350-ф360毫米，dn400-ф406毫米dn450-ф457毫米，dn500-ф508毫米DN600-ф610mm，DN15-ф18毫米，DN20-ф25毫米DN25-ф32毫米，DN32-ф38毫米DN40-ф45毫米，DN50-ф57毫米DN65-ф73毫米，DN80-ф89毫米dn100-ф108毫米，dn125-ф133毫米dn150-ф159毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф325毫米dn350-ф377毫米，dn400-ф426毫米dn450-ф480毫米，dn500-ф530毫米DN600-ф630mm，3.脚手架钢管长度有哪些规格？《JGJ建筑施工扣件式钢管脚手架安全技术规范》130—2011。脚手架应采用现行国家标准《直缝焊接钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。脚手架应采用方管协会提供的脚手架管规格:脚手架用的钢管一般有两种，一种外径48mm，壁厚3.5mm；另一个外径51毫米，壁厚3毫米。脚手架应采用φ48.3*3.6钢管。每根钢管的质量不应大于25.8千克..

无缝钢管公称直径与外径对照表是多少？

无缝钢管的规格以以及壁厚：碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于32mm，壁厚2.5到75mm，冷轧无缝钢管外径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm壁厚小于0.25mm，冷轧比热轧尺寸精度高。

一般用无缝钢管是用10#、20#、30#、35#、45#等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10#、20#等低碳钢制造的无缝管经常用于流体输送管道。45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热处理状态交货。

热轧无缝钢管，顾名思义，轧件的温度高，变形抗力小，可以实现大的变形量。以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1到20mm。由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。

无缝钢管公称直径与外径对照表

无缝钢管的公称直径与外径之间的对照关系如下表所示（单位为毫米）：

| 公称直径 | 外径 |

| -------- | -------- |

| 6 | 10.2 |

| 8 | 13.7 |

| 10 | 17.1 |

| 15 | 21.3 |

| 20 | 26.9 |

| 25 | 33.7 |

| 32 | 42.4 |

| 40 | 48.3 |

| 50 | 60.3 |

| 65 | 76.1 |

| 80 | 88.9 |

| 90 | 101.6 |

| 100 | 114.3 |

| 125 | 141.3 |

| 150 | 168.3 |

| 200 | 219.1 |

| 250 | 273.0 |

| 300 | 323.9 |

| 350 | 355.6 |

| 400 | 406.4 |

| 450 | 457.0 |

| 500 | 508.0 |

| 550 | 559.0 |

| 600 | 610.0 |

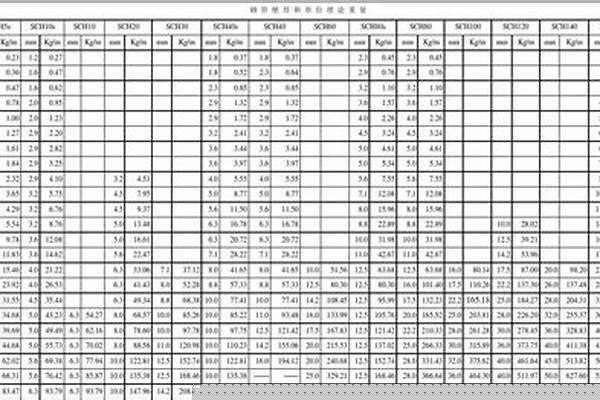

无缝钢管公称直径与外径对照表如下图：

一般的无缝钢管的生产工艺可以分为冷轧与热轧两种，外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小。但是表面看起来比厚壁无缝钢管更加明亮。表面没有太多的粗糙，口径也没有太多的毛刺。

冷轧管的公称直径为200 mm，热轧管的公称直径为600 mm。

扩展资料：

1、公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

2、为了使钢管、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，使用性能同有缝管。

百度百科-钢管公称直径

好了，今天关于“无缝钢管标准外径”的话题就讲到这里了。希望大家能够对“无缝钢管标准外径”有更深入的认识，并从我的回答中得到一些启示。您有任何问题或需要进一步的信息，请随时告诉我。
