无缝钢管尺寸对照_无缝钢管尺寸对照表

最近有些日子没和大家见面了，今天我想和大家聊一聊“无缝钢管尺寸对照”的话题。你对这个领域还比较陌生，这篇文章就是为你而写的，让一起来探索其中的奥秘吧。

文章目录列表:

1.无缝钢管型号规格表？
2.国标无缝钢管尺寸对照表
3.无缝钢管管径尺寸有多大？
4.无缝钢管规格表
5.无缝钢管公称直径与外径对照表？

无缝钢管型号规格表？

如下图。注：计算常用型材理论重量计算公式：m=F×L×ρ

m—质量?Kg?；F—断面积m2/m?；L—长度m?；?ρ—密度?*Kg/m3

☆其中：F断面积计算：

1、方钢? F= a2?

2、钢管 F=3.1416×＄（D-＄） D—直径＄—厚度

3、钢板、扁钢 F= a×＄a—宽度

密度：

钢材：7.85*103 kg/m3

铝：2.5～2.95*103

铜：8.45～8.9*103

铸铁：6.6～7*103

尼龙：1.04～1.15*103

扩展资料：

无缝钢管用途很广泛。

1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制，产量最多，主要用作输送流体的管道或结构零件。

2、用途不同分三类供应：

a、按化学成分和机械性能供应；

b、按机械性能供应；

c、按水压试验供应。按a、b类供应的钢管，如用于承受液体压力，也要进行水压试验。

3、专门用途的无缝管有锅炉用无缝管、化工电力用，地质用无缝钢管以以及石油用无缝管等多种。

无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水以以及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相重量较轻，是一种经济截面钢材。

广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以以以及建筑施工中用的钢脚手架等用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，已广泛用钢管来制造。

国标无缝钢管尺寸对照表

不锈钢管规格：

1、按GB14975-94《不锈钢无缝钢管》规定，钢管一般来说长度(不定尺)热轧钢管1.5～10m，热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

2、热轧(热挤压)无缝钢管的直径54～480mm共45种；壁厚4.5～45mm共36种。冷拔(轧)钢管的直径6～200mm共65种；壁厚0.5～21mm共39种。

3、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%，深度不大于0.5mm；冷拔(轧)钢管不大于公称壁厚的4%，深度不大于0.3mm。

无缝钢管的种类

1、无缝钢管按生产不同可分为热轧管、冷轧管、冷拔管、挤压管等。

2、按外形分类有圆形管、异形管之分。异形管除方形管和矩形管外，还有椭圆管、半圆管、三角形管、六角形管、凸字形管、梅花形管等。

3、按材质的不同，分为普通碳素结构管、低合金结构管、优质碳素结构管、合金结构管、不锈管等。

4、按专门用途分，有锅炉管、地质管、石油管等。

无缝钢管管径尺寸有多大？

钢管尺寸标准:我国国家标准推荐公称直径为8、10、12、16、20、40mm的螺旋钢管系列。

钢管按其截面形状分为圆形、方形、矩形和异形钢管；按材质分为碳素结构钢管、低合金结构钢管、合金钢管、复合钢管。按用途分为管道用钢管、工程结构用钢管、热力设备用钢管、石油化工用钢管、机械制造用钢管、地质钻探用钢管和高压设备用钢管。按生产工艺分为无缝钢管和焊接钢管，其中无缝钢管又分为热轧和冷轧。

扩展信息:

钢管的要素有:

1.偏差

在生产过程中，由于实际尺寸很难达到标称尺寸的要求，即往往大于或小于标称尺寸，标准规定实际尺寸与标称尺寸存在差异。正差称为正偏差，负差称为负偏差。

2.交货长度

交货长度也称为用户要求的长度或合同长度。一般长度(也称非定长):任何在标准规定的长度范围内，没有定长要求的长度称为一般长度。

3.椭圆率

圆形钢管的横截面存在外径不等的现象，即存在不相互垂直的和最小外径，和最小外径之差为椭圆度(或圆度)。为了控制椭圆度，一些钢管标准规定了椭圆度的允许指标，一般不超过外径公差的80%。

无缝钢管规格表

无缝钢管管径尺寸大全如下：

1、按GB1497594《不锈钢无缝钢管》规定，钢管一般来说长度热轧钢管1、5至10m，热挤压钢管等于和大于1m。冷拔轧钢管壁厚0、5至1mm者，1、0至7m；壁厚大于1mm者，1、5～8m。

2、热轧热挤压无缝钢管的直径54至480mm共45种；壁厚4、5至45mm共36种。冷拔钢管的直径6至200mm共65种；壁厚0、5至21mm共39种。

3、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%，深度不大于0、5mm；冷拔钢管不大于公称壁厚的4%，深度不大于0、3mm。

冷轧管的优点

冷轧无缝钢管的主要优点是断面减缩率大，特别是减壁能力强。对碳钢一次轧制的断面减缩率可达80%至83%，合金钢可达72%至75%。其主要缺点是工具更换困难。冷轧法除了直接用于生产一部分精度较高的冷轧管以外，往往与冷拔法联合使用，为冷拔开坯。

这样既能充分发挥冷轧的减壁能力，又能巧妙地利用冷拔工具易于更换的优点，有利于提高生产率、扩大产品生产范围和提高钢管表面质量。

无缝钢管公称直径与外径对照表？

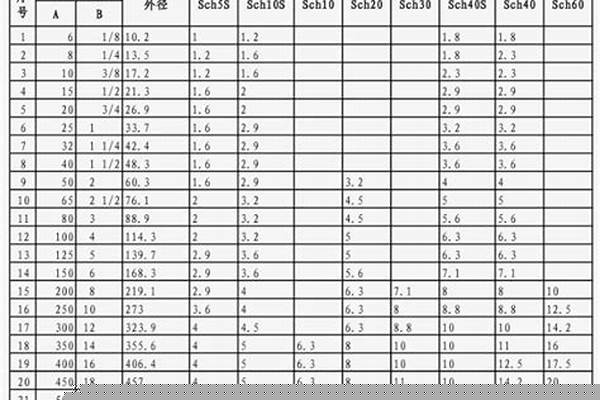

无缝钢管规格表如下图所示：

无缝钢管是一种周边没有接缝的长条钢材，并具有中空截面，大量用作输送流体的管道，与实心钢材相比，在抗弯抗扭强度相重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件。

从口径看，<φ76的，占35%，<φ159-650的，占25%。从品种看，一般用途管190万吨，占54%；石油管76万吨，占5.7%；液压支柱、精密管15万吨，占4.3%；不锈管、轴承管、汽车管共5万吨，占1.4%。

无缝钢管购买注意事项

1、去大型的常规钢管公司购买。正规大公司一般从国内比较知名的大型无缝钢管企业采购或，质量得到保证。

2、要查看有无缝钢管生产企业出具的产品质量证明书和实行生产许可证管理的证书编号。

3、挑选合适的规格，因为不同规格的无缝钢管应用于不同的领域中，其作用也有所不同。

4、挑选不同工艺的无缝钢管，因为无缝钢管可分为冷轧和热轧，生产工艺不同，钢管的特点也不同，适用领域自然也有差别。

5、同一规格的无缝钢管可以向不同的制造商咨询，并反复比较，它们远低于平均值，则不能购买。

6、注意观察，无缝钢管的表面是不允许有裂纹、结疤和折叠等缺陷的。

给你找了，然后过来的，你看看吧，希望对你有用。

补充：：：：600的都是焊接管道，公称直径和外径没有对应关系！

压力管道标准规格

dn-公称直径

ф－外径大外径系列dn15-ф22mm，dn20-ф27mm

dn25-ф34mm，dn32-ф42mm

dn40-ф48mm，dn50-ф60mm

dn65-ф76(73)mm，dn80-ф89mm

dn100-ф114mm，dn125-ф140mm

dn150-ф168mm，dn200-ф219mm

dn250-ф273mm，dn300-ф324mm

dn350-ф360mm，dn400-ф406mm

dn450-ф457mm，dn500-ф508mm

dn600-ф610mm，

小外径系列

dn15-ф18mm，dn20-ф25mm

dn25-ф32mm，dn32-ф38mm

dn40-ф45mm，dn50-ф57mm

dn65-ф73mm，dn80-ф89mm

dn100-ф108mm，dn125-ф133mm

dn150-ф159mm，dn200-ф219mm

dn250-ф273mm，dn300-ф325mm

dn350-ф377mm，dn400-ф426mm

dn450-ф480mm，dn500-ф530mm

dn600-ф630mm，

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母d来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用d108*5表示，塑料管也用外径表示，如de63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用dn表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号dn表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

好了，今天关于“无缝钢管尺寸对照”的话题就讲到这里了。希望大家能够通过我的讲解对“无缝钢管尺寸对照”有更全面、深入的了解，并且能够在今后的学习中更好地运用所学知识。
