无缝钢管尺寸国标_无缝钢管尺寸国标规范

今天，我将与大家共同探究无缝钢管尺寸国标的今日更新，希望我的能为有需要的朋友提供一些参考和建议。

文章目录列表:

1.国标管材的规格型号是什么？
2.国标热镀锌无缝钢管的规格厚度
3.无缝钢管对应钢管外径，壁厚是多少
4.国标 无缝钢管型号尺寸？

国标管材的规格型号是什么？

国标水管的规格型号规格：DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)等。

4分管是按英寸来说的，4分管就是1/2英寸(4/8=1/2)，而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是DN15水管的内径。 4分是英制管道直径长度的叫法，即1/2英寸等于公制的15mm. 1英寸等于8分、合公制的25.4mm。 6分=3/4英寸=20mm。?

国标钢管的分类

无缝钢管分热轧和冷轧（拨）无缝钢管两类。

热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。

冷轧（拨）无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于 32mm，壁厚2.5-75mm，冷轧无缝钢管处径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm，壁厚小于0.25mm，冷轧比热轧尺寸精度高。

国标热镀锌无缝钢管的规格厚度

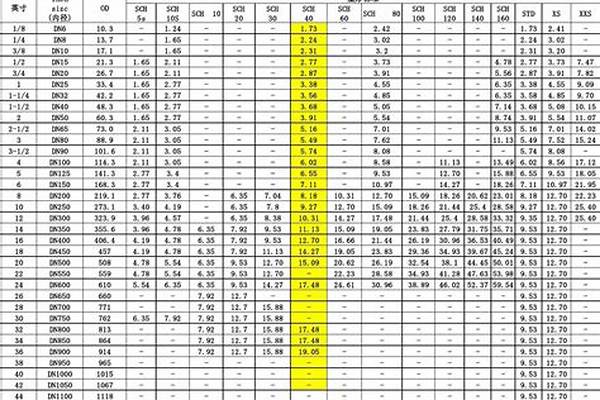

无缝钢管规格表如下图所示：

无缝钢管是一种周边没有接缝的长条钢材，并具有中空截面，大量用作输送流体的管道，与实心钢材相比，在抗弯抗扭强度相重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件。

从口径看，<φ76的，占35%，<φ159-650的，占25%。从品种看，一般用途管190万吨，占54%；石油管76万吨，占5.7%；液压支柱、精密管15万吨，占4.3%；不锈管、轴承管、汽车管共5万吨，占1.4%。

无缝钢管购买注意事项

1、去大型的常规钢管公司购买。正规大公司一般从国内比较知名的大型无缝钢管企业采购或，质量得到保证。

2、要查看有无缝钢管生产企业出具的产品质量证明书和实行生产许可证管理的证书编号。

3、挑选合适的规格，因为不同规格的无缝钢管应用于不同的领域中，其作用也有所不同。

4、挑选不同工艺的无缝钢管，因为无缝钢管可分为冷轧和热轧，生产工艺不同，钢管的特点也不同，适用领域自然也有差别。

5、同一规格的无缝钢管可以向不同的制造商咨询，并反复比较，它们远低于平均值，则不能购买。

6、注意观察，无缝钢管的表面是不允许有裂纹、结疤和折叠等缺陷的。

无缝钢管对应钢管外径，壁厚是多少

DN（公称通径）250一般是行业所说的273，焊接钢管（螺旋钢管）厚度一般在6-8mm之间较为常见。

焊接钢管壁厚误差标准为2mm。

模拟参数范围：竖直管：管径D=lOmm，管长L=660mm。

三种立式丁字焊接钢管：管径D=10mm，丁字焊接钢管曲率直径和螺旋管径的比值的变化分别为Dc/D=15，20，25，螺旋节距Pt=20mm，管长分别为L=503mm，L=660mm，L=817MM。

扩展资料

焊接钢管的分类：

1、一般焊管：一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造。也可采用易于焊接的其它软钢制造。

钢管要进行水压、弯曲、压扁等实验，对表面质量有要求，一般来说交货长度为4-10m，常要求定尺（或倍尺）交货。焊管的规格用公称口径表示（毫米或英寸）公称口径与实际不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

2、镀锌钢管：为提高钢管的耐腐蚀性能，对一般钢管（黑管）进行镀锌。镀锌钢管分热镀锌和电镀锌两种，热镀锌镀锌层厚，电镀锌成本低。

3、吹氧焊管：用作炼钢吹氧用管，一般用小口径的焊接钢管，规格由3/8寸-2寸八种。用08、10、15、20或Q195-Q235钢带制成。为防蚀，有的进行渗铝处理。

4、电线套管：是普通碳素钢电焊钢管，用在混凝土以以及各种结构配电工程，常用的公称直径从13-76mm。电线套套管壁较薄，大多进行涂层或镀锌后使用，要求进行冷弯试验

5、公制焊管：规格用无缝管形式，用外径*壁厚毫米表示的焊接钢管，用普通碳素钢、优质碳素钢或普能低合金钢的热带、冷带焊接，或用热带焊接后再经冷拨制成。

公制焊管分普能和薄壁、普通用作结构件，如传动轴，或输送流体，薄壁用来生产家具、灯具等，要保证钢管强度和弯曲试验。

百度百科-国标焊接钢管

百度百科-焊接钢管

国标 无缝钢管型号尺寸？

1、无缝钢管的表示为外径×壁厚，这是因为无缝钢管的壁厚规格很多，例如外径300的无缝钢管的国标壁厚有7.5,8,8.5,9,------22共23个规格。

2、dn一般用来表示pvc管、铸铁管、钢塑复合管、镀锌钢管，其意思为英文公称直径的缩写，dn后面的数字为公称直径，既不代表外径、也不代表内径，可近似地理解为“平均直径”，是不能用来计算或比较尺寸的。

3、dn300的焊管外径为323.9，标准壁厚有3.96、4.57、9.53、12.7共四种。

规格 外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 镀锌管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公称内径 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（热镀锌） 36.12 216.72

镀锌钢管常用规格

公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数

MM MM MM 普通钢管 加厚钢管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

说明：W=C*[0.02466*(D-S)*S]

W--镀锌管每米重量：kg/m

C--镀锌管比黑铁管增加的重量系数

D--黑铁管的外径

S--黑铁管的壁厚

W=0.02466*S*(公称外径-S)

镀锌钢管每米重量=0.02466壁厚（外径-壁厚）X1.06

镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 尺寸单位取米（M）,则计算的重量结果为公斤（Kg）

钢的密度为： 7.85g/cm3

钢材理论重量计算

钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为：

W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000

各种钢材理论重量计算公式如下：

名称（单位）

计算公式 符号使用性能 计算举例

圆钢 盘条（kg/m）

W= 0.006165 ×d×d

d = 直径mm

直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺纹钢（kg/m）

W= 0.00617 ×d×d

d= 断面直径mm

断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方钢（kg/m）

W= 0.00785 ×a ×a

a= 边宽mm

边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁钢

（kg/m）

W= 0.00785 ×b ×d

b= 边宽mm

d= 厚mm

边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角钢

（kg/m）

W= 0.006798 ×s×s

s= 对边距离mm

对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角钢

（kg/m）

W= 0.0065 ×s ×s

s= 对边距离mm

对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等边角钢

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等边角钢

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 长边宽

b= 短边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽钢

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字钢（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

钢板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

钢管（包括无缝钢管以以及焊接钢管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外径

S= 壁厚

外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg赞同8| 评论

好了，今天关于“无缝钢管尺寸国标”的话题就到这里了。希望大家通过我的对“无缝钢管尺寸国标”有更全面、深入的认识，并且能够在今后的学习中更好地运用所学知识。
