48钢管的规格表

文章来源:https://www.dhgcn.com 发布时间:2024-05-27 08:49:21 浏览次数:2

48钢管的规格/a_48钢管的规格表

大家好,今天我想和大家详细讲解一下关于“48钢管的规格/a”的知识。为了让大家更好地理解这个问题,我将相关资料进行了分类,现在就让我们一起来学习吧。

文章目录列表:

1.48钢管一米是多少公斤
2.钢管有多少规格型号
3.脚手架钢管长度有哪些规格

48钢管的规格/a_48钢管的规格表

48钢管一米是多少公斤

2.26公斤。直径48毫米的钢管每米重量为2.26公斤。无缝钢管钢材的实际分量是按钢材的公称尺寸和密度(已往称为比重)盘算得出的分量称之为实际分量。这与钢材的长度尺寸、截面面积和尺寸容许偏向有间接干系,因为钢材在制造历程中的容许偏向。

2.26公斤。直径48毫米的钢管每米重量为2.26公斤。无缝钢管钢材的实际分量是按钢材的公称尺寸和密度(已往称为比重)盘算得出的分量称之为实际分量。这与钢材的长度尺寸、截面面积和尺寸容许偏向有间接干系,因为钢材在制造历程中的容许偏向。

钢管具有空心截面,其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管;按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管;按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等;按生产工艺分为无缝钢管和焊接钢管,其中无缝钢管又分热轧和冷轧(拔)两种,焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。钢管不仅用于输送流体和粉状固体、交换热能、制造机械零件和容器,它还是一种经济钢材。用钢管制造建筑结构网架、支柱和机械支架,可以减 轻重量,节省金属20~40%,而且可实现工厂化机械化施工。用钢管制造公路桥梁不但可节省钢材、简化施工,而且可大大减少涂保护层的面积,节约投资和维护费用。

钢管有多少规格型号

钢管的规格是什么?

钢管的规格是:、比如4分管、6分管、1寸管、2寸管等等。

根据型号规格不同,其壁厚也不一样,而且相同型号规格的钢管,还会有多种壁厚供消费者选择。比如4分管,壁厚有0.9mm、1.0mm、1.2mm、1.5mm、2.0mm等多种型号,钢管越厚,强度越高,价格就越贵越贵,用户需按实选购。

选购钢管的方法:

1、看钢管表面

消费者在选购钢管的时候,需要仔细看看钢管表面,是否有光泽,且色泽分布是否均匀,同时还需要用手摸一摸管壁,看管壁是否光滑平整。如果钢管的色泽分布不均匀,或者管壁粗糙,则说明钢管的质量不好,甚至会影响其使用性能,不建议购买。

2、看钢管证书

所有正规品牌出厂的钢管,都会附带相关的质量检验证书、合格证以及出厂试验报告。消费者在选购的时候,需要请商家出示钢管的所有文件,确保钢管的质量,如果商家无法提供这些材料,那么钢管的质量也得不到保障,建议不要购买。

3、看钢管的品牌

市面上有很多不同品牌的钢管,消费者在选购的时候,最好找知名度高的品牌购买。因为表面看似相同的钢管,所采用的产品原料大有不同,若选择较差的原料制作,其性能、质量会差很多。

钢管规格尺寸

一般来说,管道的直径可分为外径、内径和公称直径。无缝钢管的外径用字母D表示,后面是外径尺寸和壁厚。比如外径为108的无缝钢管,壁厚为5MM,用D108*5表示。塑料管也用外径表示,如De63。其他如钢筋混凝土管、铸铁管、镀锌钢管等。用DN表示,在设计图纸中一般用公称直径表示。公称直径是人为规定的,以便于设计、制造和维护。管道的公称直径不等于其内径和外径。比如公称直径为100MM的无缝钢管,有102*5、108*5等几种。108是管子的外径,5代表管子的壁厚。所以管子内径为=98MM,但并不完全等于管子外径与壁厚之差的两倍。也可以用。但管径不等于内径的规格名称应使用设计图纸中的公称直径,以便管道、管件、阀门、法兰、垫片等的结构尺寸和连接尺寸。可根据公称直径确定。标称直径用符号DN表示。如果设计图纸中标明了外径,还应做一个管子规格对照表,标明某一管子的公称直径和壁厚。。管道系列标准在压力管道的设计和施工中,应首先考虑压力管道及其部件标准系列的选择。虽然国际上应用的标准体系很多,但大致可以分为两类。管道压力标准见表3。法兰标准见表4。表3压力管道标准分类大外径系列小外径系列规范DN-公称直径ф-外径DN15-ф22毫米,DN20-ф27毫米DN25-ф34毫米,DN32-ф42毫米DN40-ф48毫米,DN50-ф60毫米DN65-ф76毫米,DN80-ф89毫米dn100-ф114毫米,dn125-ф140毫米dn150-ф168毫米,dn200-ф219毫米dn250-ф273毫米,dn300-ф324毫米dn350-ф360毫米,dn400-ф406毫米dn450-ф457毫米,dn500-ф508毫米DN600-ф610mm,DN15-ф18毫米,DN20-ф25毫米DN25-ф32毫米,DN32-ф38毫米DN40-ф45毫米,DN50-ф57毫米DN65-ф73毫米,DN80-ф89毫米dn100-ф108毫米,dn125-ф133毫米dn150-ф159毫米,dn200-ф219毫米dn250-ф273毫米,dn300-ф325毫米dn350-ф377毫米,dn400-ф426毫米dn450-ф480毫米,dn500-ф530毫米DN600-ф630mm,3.脚手架钢管长度有哪些规格?根据《JGJ建筑施工扣件式钢管脚手架安全技术规范》130—2011。脚手架应采用现行国家标准《直缝焊接钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管;钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。脚手架应采用方管协会提供的脚手架管规格:脚手架用的钢管一般有两种,一种外径48mm,壁厚3.5mm;另一个外径51毫米,壁厚3毫米。脚手架应采用φ48.3*3.6钢管。每根钢管的最大质量不应大于25.8千克..

钢管有哪些规格

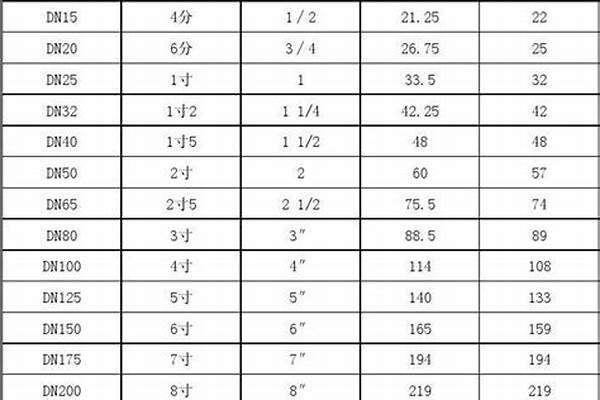

常用钢管规格表如图所示:

大外径系列,规格,DN-公称直径,Ф-外径,?

DN10—Ф14mm,DN15—Ф18mm,DN20—Ф25mm,DN25—Ф32mm,DN32—Ф38mm,

DN40—Ф45mm,DN50—Ф57mm,DN65—Ф76mm,DN80—Ф89mm,DN100—Ф108mm,

DN125—Ф133mm,DN150—Ф159mm,DN175—Ф194mm,DN200—Ф219mm,DN225—Ф

245mm,DN250—Ф273mm,?DN300—Ф325mm,DN350—Ф377mm,DN400—Ф426mm,

DN450—Ф480mm。

公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之和的平均值当作管径称呼。

dn与无缝钢管dn及inch的区别

dn:公称直径de:当量计算直径

inch:英寸,长度单位,1inch=25。4mm

dn,nb,od

例无缝钢管?dn钢管dn50,sch20,镀锌钢管nb2”,sch20

外径与dn,nb的关系如下:

------dn--------nb-------od

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷轧无缝管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

参考资料:

百度百科:钢管公称直径

脚手架钢管长度有哪些规格

一、尺寸

把1英寸分成8等分;

1/8?1/4?3/8?1/2?5/8?3/4?7/8英寸。

相当于通常说的1分管到7分管

更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。如果分母和分子能够约分(如分子是2、4、8、16、32)就应该约分。

英寸的表示是在右上角打上两撇,如1/2"

如DN25(25mm,下同)的水管就是英制1"的水管,也是解放前的8分水管。DN15的水管就是英制1/2"的水管,也是解放前的4分水管。如DN20的水管就是英制3/4"的水管,也是解放前的6分水管。一、尺寸:DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。

二、标准:

有英制标准和国际标准两种。

钢管规格表

三、材质:

材质就有很多,根据不同的需要。1、塑料管:

有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。2、金属管:

镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。我国水管的规格均采用我国法定单位的公称直径来标称的。如DN20,就是表示公称直径20毫米的镀锌水管。镀锌水管的系列有:DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称,是解放前我国落后,没有自己的规格和单位,就沿用了英国的单位。英国的单位是:1英尺(ft)=12英寸1英寸(in)=1000英丝(mil)。其中水管的规格是英寸的分数,刚好是把一英寸分成了八份就好表示水管的规格,就创造了一个英分的单位。其实没有英分这个单位,而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分,应该是这样说:1/8英寸1/43/81/25/83/47/8

相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。如果分母和分子能够约分,如分子是2、4、8、16、32时如果能够约分,就应该约分。

英寸的表示是在右上角打上两撇,如1/2"

如DN25的水管就是英制1"的水管,也是解放前的8分水管。DN15的水管就是英制1/2"的水管,也是解放前的4分水管。如DN20的水管就是英制3/4"的水管,也是解放前的6分水管。

尺寸术语

尺寸

A、公称尺寸:是标准中规定的名义尺寸,是用户和生产企业希望得到的理想尺寸,也是合同中注明的订货尺寸。

B、实际尺寸:是生产过程中所得到的实际尺寸,该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重:每米重量=0.02466*壁厚*(外径-壁厚)

偏差和公差

A、偏差:在生产过程中,由于实际尺寸难于达到公称尺寸要求,即往往大于或小于公称尺寸,所以标准中规定了实际尺寸与公称尺寸之间允许有一差值。差值为正值的叫正偏差,差值为负值的叫负偏差。

B、公差:标准中规定的正、负偏差值绝对值之和叫做公差,亦叫"公差带"。

偏差是有方向性的,即以"正"或"负"表示;公差是没有方向性的,因此,把偏差值称为"正公差"或"负公差"的叫法是错误的。

交货长度

交货长度又称用户要求长度或合同长度。标准中对交货长度有以下几种规定:

A、通常长度(又称非定尺长度):凡长度在标准规定的长度范围内而且无固定长度要求的,均称为通常长度。例如结构管标准规定:热轧(挤压、扩)钢管3000mm~12000mm;冷拔(轧)钢管2000mmm~10500mm。

B、定尺长度:定尺长度应在通常长度范围内,是合同中要求的某一固定长度尺寸。但实际操作中都切出绝对定尺长度是不大可能的,因此标准中对定尺长度规定了允许的正偏差值。

以结构管标准为:

生产定尺长度管比通常长度管的成材率下降幅度较大,生产企业提出加价要求是合理的。加价幅度各企业不尽一致,一般为基价基础上加价10%左右。

C、倍尺长度:倍尺长度应在通常长度范围内,合同中应注明单倍尺长度及构成总长度的倍数(例如3000mm×3,即3000mm的3倍数,总长为9000mm)。实际操作中,应在总长度的基础上加上允许正偏差20mm,再加上每个单倍尺长度应留切口余量。以结构管为例,规定留切口余量:外径≤159mm为5~10mm;外径>159mm为10~15mm。

若标准中无倍尺长度偏差及切割余量规定时,应由供需双方协商并在合同中注明。倍尺长度同定尺长度一样,会给生产企业带来成材率大幅度降低,因此生产企业提出加价是合理的,其加价幅度同定尺长度加价幅度基本相同。

D、范围长度:范围长度在通常长度范围内,当用户要求其中某一固定范围长度时,需在合同中注明。

例如:通常长度为3000~12000mm,而范围定尺长度为6000~8000mm或8000~10000mm。

可见,范围长度比定尺和倍尺长度要求宽松,但比通常长度加严很多,也会给生产企业带来成材率的降低。因此生产企业提出加价是有道理的,其加价幅度一般在基价上加价4%左右。

壁厚不均

钢管壁厚不可能各处相同,在其横截面及纵向管体上客观存在壁厚不等现象,即壁厚不均。为了控制这种不均匀性,在有的钢管标准中规定了壁厚不均的允许指标,一般规定不超过壁厚公差的80%(经供需双方协商后执行)。

椭圆度

在圆形钢管的横截面上存在着外径不等的现象,即存在着不一定互相垂直的最大外径和最小外径,则最大外径与最小外径之差即为椭圆度(或不圆度)。为了控制椭圆度,有的钢管标准中规定了椭圆度的允许指标,一般规定为不超过外径公差的80%(经供需双方协商后执行)。

弯曲度

钢管在长度方向上呈曲线状,用数字表示出其曲线度即叫弯曲度。标准中规定的弯曲度一般分为如下两种:

A、局部弯曲度:用一米长直尺靠量在钢管的最大弯曲处,测其弦高(mm),即为局部弯曲度数值,其单位为mm/m,表示方法如2.5mm/m。此种方法也适用于管端部弯曲度。

B、全长总弯曲度:用一根细绳,从管的两端拉紧,测量钢管弯曲处最大弦高(mm),然后换算成长度(以米计)的百分数,即为钢管长度方向的全长弯曲度。

例如:钢管长度为8m,测得最大弦高30mm,则该管全长弯曲度应为:

0.03÷8m×100%=0.375%

尺寸超差

尺寸超差或叫尺寸超出标准的允许偏差。此处的"尺寸"主要指钢管的外径和壁厚。通常有人把尺寸超差习惯叫"公差出格",这种把偏差和公差等同起来的叫法是不严密的,应叫"偏差出格"。此处的偏差可能是"正"的,也可能是"负"的,很少在同一批钢管中出现"正、负"偏差均出格的现象。

注:计算常用型材理论重量计算公式:

m=F×L×ρ

m—质量Kg;F—断面积m2/m;L—长度m;ρ—密度*Kg/m3

☆其中:F断面积计算方法:

1、方钢F=a2

2、钢管F=3.1416×$(D-$)D—直径$—厚度

3、钢板、扁钢F=a×$a—宽度

具体规格如下:

用于搭建脚手架的钢管一般有两种,一种外径48mm,壁厚3.5mm;另一种外径51mm,壁厚3mm。 脚手架管宜采用Φ48.3×3.6钢管。

最常见的划分方式就是按照钢管的直径进行划分,一般有以下四种规格:3cm、2.75cm、3.25cm、2cm。

而长度方面也存在很多不同的规格,一般的长度要求在1-6.5m之间,其他的长度可以根据实际的顾客需求而进行生产加工。

除了直径与长度,厚度方面也有相应的规格要求,一般说来是在2.4-2.7mm的厚度要求范围之内。

扩展资料

脚手架与一般结构相比,其工作条件具有以下特点:

1、所受荷载变异性较大;

2、扣件连接节点属于半刚性,且节点刚性大小与扣件质量、安装质量有关,节点性能 存在较大变异;

3、脚手架结构、构件存在初始缺陷,如杆件的初弯曲、锈蚀,搭设尺寸误差、受荷偏心 等均较大;

4、与墙的连接点,对脚手架的约束性变异较大。 对以上问题的研究缺乏系统积累和统计资料,不具备独立进行概率分析的条件,故对结构抗力乘以小于1的调整系数其值系通过与以往采用的安全系数进行校准确定。

因此,本规范采用的设计方法在实质上是属于半概率、半经验的。脚手架满足本规范规定的构造要求是设计计算的基本条件。

百度百科--扣件式钢管脚手架

今天的讨论已经涵盖了“48钢管的规格/a”的各个方面。我希望您能够从中获得所需的信息,并利用这些知识在将来的学习和生活中取得更好的成果。如果您有任何问题或需要进一步的讨论,请随时告诉我。
