160无缝钢管壁厚多少

文章来源：https://www.dhgcn.com 发布时间：2024-06-06 16:18:08 浏览次数：12

160无缝钢管壁厚/a_160无缝钢管壁厚多少

好久不见，今天我想和大家探讨一下关于“160无缝钢管壁厚/a”的话题。如果你对这个领域还不太熟悉，那么这篇文章就是为你准备的，让我们一起来了解一下吧。

文章目录列表:

1.钢管壁厚标准
2.无缝钢管ASTM A106 GR.B，SMLS，BE，4.55MM，B36.10M 是什么意思，着急，在线等！
3.无缝钢管规格表
4.无缝钢管壁厚分级
5.焊接钢管壁的厚度对照表是什么？

钢管壁厚标准

主要有三种表示方法：

1） 以管子表号（Sch）表示：

对于碳钢管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10个等级（若数字后面加S，表示不锈钢管）

对于不锈钢壁厚系列有：5S、10S、40S、80S四个等级

2） 以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管)

3） 以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4

钢管壁厚不可能各处相同，在其横截面及纵向管体上客观存在壁厚不等现象，即壁厚不均。为了控制这种不均匀性，在有的钢管标准中规定了壁厚不均的允许指标，一般规定不超过壁厚公差的80%（经供需双方协商后执行）。

扩展资料：

钢管的规格

（1）规格：螺旋钢管的规格要求应在进出口贸易合同中列明。一般应包括标准的牌号（种类代号 ）、钢筋的公称直径、公称重量（质量）、规定长度及上述指标的允差值等各项。

我国标准推荐公称直径为8、10、12、16、20、40mm的螺旋钢管系列。供货长度分定尺和倍尺二种。我国出口螺纹钢定尺选择范围为6～12m，日本产螺纹钢定尺选择范围为3.5～10m。

（2）外观质量：

①表面质量。有关标准中对螺纹钢的表面质量作了规定，要求端头应切得平 直，表面不得有裂缝、结疤和折迭，不得存在使用上有害的缺陷等；

②外形尺寸偏差允许值 。螺纹钢的弯曲度及钢筋几何形状的要求在有关标准中作了规定。如我国标准规定，直条钢筋的弯曲度不大于6mm/m，总弯曲度不大于钢筋总长度的0.6%。

百度百科-钢管

无缝钢管ASTM A106 GR.B，SMLS，BE，4.55MM，B36.10M 是什么意思，着急，在线等！

冷轧(拨)无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于 32mm，壁厚2.5-75mm，冷轧无缝钢管处径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm，壁厚小于0.25mm，冷轧比热轧尺寸精度高。

直径DN：代表管径公称尺寸

公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

公称直径是公制mm为基准的，称 DN (metric unit)

比如DN100的管，如果遇到薄壁管，它得内径就会大于100mm，但遇到厚壁管它得内径就会小于100mm。但计算时取100mm。 也叫DN100

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)

2. 以英制(inch)为基准，称NB(inch unit)

3. DN (nominal diameter)

NB (nominal bore)

OD (outside diameter)

4. 外径与DN，NB的关系如下：

------DN(mm)--------NB(inch)-------OD(mm)

15-------------- 1/2--------------21.3

20--------------3/4 --------------26.7

25-------------- 1 ----------------33.4

32-------------- 1 1/4 -----------42.2

40-------------- 1 1/2 -----------48.3

50-------------- 2 -----------60.3

65-------------- 2 1/2 -----------73.0

80-------------- 3 -----------88.9

100-------------- 4 ------------114.3

125-------------- 5 ------------139.8

150-------------- 6 ------------168.3

200--------------- 8------------219.1

上面数据依ASTM A53仅共参考。规范不同，外径会有些许差异，请注意。

无缝钢管规格表

ASTM A106 GR.B是材质，其中ASTM A106是标准，GR.B是等级（也称为牌号），SMLS表示无疑，BE表示坡口，4.55MM厚度，B36.10M是指ASME B36.10M，是无缝钢管的执行标准。

无缝钢管重量计算公式：[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)。

无缝钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在，这些缺陷应完全清除掉(供机械加工用管除外)，清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。

扩展资料：

无缝钢管的保管注意事项：

1、保管无缝钢管的场地或仓库，应选择在清洁干净、排水通畅的地方，远离产生有害气体或粉尘的厂矿。在场地上要清除杂草及一切杂物，保持钢管干净。

2、在仓库里不得与酸、碱、盐、水泥等对钢管有侵蚀性的材料堆放在一起。不同品种的钢管应分别堆放，防止混淆，防止接触腐蚀。

3、一些小型钢管、薄钢板、钢带、硅钢片、小口径或薄壁钢管、各种冷轧、冷拔钢管以及价格高、易腐蚀的金属制品，可存放入库。

4、库房应根据地理条件选定，采用普通封闭式库房，即有房顶有围墙、门窗严密，设有通风装置的库房。

5、库房要求晴天注意通风，雨天注意关闭防潮，经常保持适宜的储存环境。

百度百科-无缝钢管

无缝钢管壁厚分级

无缝钢管规格表如下：

外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小，但是表面看起来比厚壁无缝钢管更加明亮，表面没有太多的粗糙，口径也没有太多的毛刺。

然后进入退火流程，退火要用酸性液体进行酸洗，酸洗时要注意表面是否有大量的起泡产生，如果有大量的起泡产生说明钢管的质量达不到相应的标准。

生产工艺：

一、热轧无缝钢管主要生产工序（△主要检验工序）：管坯准备及检查△→管坯加热→穿孔→轧管→钢管再加热→定（减）径→热处理△→成品管矫直→精整→检验△（无损、理化、台检） →入库。

二、冷轧（拔）无缝钢管主要生产工序：坯料准备→酸洗润滑→冷轧（拔）→热处理→矫直→精整→检验。

一般的无缝钢管的生产工艺可以分为冷拔与热轧两种，冷轧无缝钢管的生产流程一般要比热轧要复杂，管坯首先要进行三辊连轧，挤压后要进行定径测试，如果表面没有响应裂纹后圆管要经过割机进行切割，切割成长度约一米的坯料。

焊接钢管壁的厚度对照表是什么？

是对管材壁厚的一个度量,STD 标准壁厚.standard缩写.

10表示壁厚10mm 钢管国内标准常用毫米的数值表示壁厚 如159*6 是6mm的壁厚

而美标等根据ANSI B36.10标准?

壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;?

1）ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s（常用于不锈钢）四个等级;?

2）以钢管壁厚尺寸表示 中国、ISO、日本部分钢管标准采用?

3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：?

a.标准重量管,以STD表示?

b.加厚管， 以XS 表示?

c.特厚管， 以XXS表示。?

对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS

而sch20 这些是有相应的等级对应表可以查找到毫米 如 DN200 sch20 壁厚的管子 美标厚度是6.35毫米?

中石化(SH)的标准中也采用 sch的方式表示管子壁厚

扩展资料：

无缝管是一种具有中空截面、周边没有接缝的长条钢材。全世界生产无缝管的共计有110多个国家的1850多个公司下的5100多个生产厂，其中生产石油管的有44个国家的170多个公司下的260多个厂。

不锈钢无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。 不锈钢无缝管

不锈钢无缝管的特点：

其一、该产品的壁厚越厚，它就越具有经济性和实用性，壁厚越薄，它的加工成本就会大幅度的上升；其次、该产品的工艺决定它的局限性能，一般无缝钢管精度低：壁厚不均匀、管内外表光亮度低、定尺成本高，且内外表还有麻点、黑点不易去除；其三、它的检测及整形必须离线处理。因此它在高压、高强度、机械结构用材方面体现了它的优越性。

不锈钢管的种类：

接轧制方法分热轧、热挤压和冷拔(轧)不锈钢管。

按不锈钢金相组织不同分半铁素体半马氏体系不锈钢管、马氏体不锈钢管、奥氏体系不锈钢管、奥氏体-铁素铁系不锈钢管等。

不锈钢管规格及外观质量：

A、按GB14975-94《不锈钢无缝钢管》规定，钢管通常长度(不定尺)热轧钢管1.5～10m，热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

B、热轧(热挤压)钢管的直径54～480mm共45种；壁厚4.5～45mm共36种。冷拔(轧)钢管的直径6～200mm共65种；壁厚0.5～21mm共39种。

C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在，这些缺陷应完全清除掉(供机械加工用管除外)，清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。

D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%，最大深度不大于0.5mm；冷拔(轧)钢管不大于公称壁厚的4%，最大深度不大于0.3mm。

E、钢管两端应切成直角，并清除毛刺。

一般用无缝管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管主要用于流体输送管道。

45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。　一般用无缝管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热以热处理状态交货。低中压锅炉用无缝管：用于制造各种低中压锅炉、过热蒸汽管、沸水管、水冷壁管及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管等。

用优质碳素结构钢热轧或冷轧（拨）无缝管。主要用10、20号钢制造，除保证化学成分和机械性能外要做水压试验，卷边、扩口、压扁等试验。热轧以热轧状态交货、冷轧（拨）以热处理状态交货。江阴鲁宝管业有限公司提供无缝管理论计重方式：　无缝管理论计算公式： (外径_壁厚 )×壁厚 ×0.02466= 无缝管每米的重量{公斤}

参考资料：

百度百科-无缝管

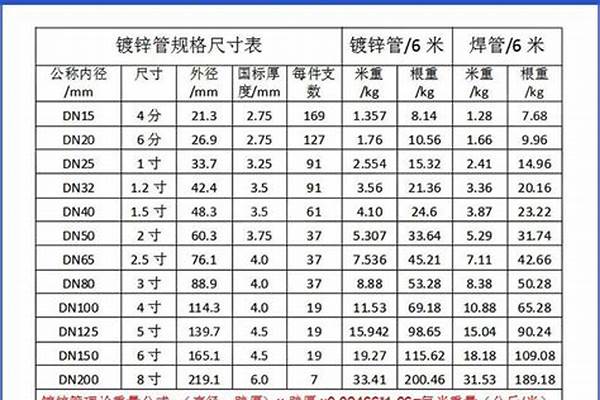

国标焊管及镀锌管规格重量表(按GB/T3091—2001标准执行)\x0d\\x0d\规格外径mm壁厚mm最小壁厚mm焊管（6米定尺）镀锌管(6米定尺） \x0d\米重kg根重kg米重kg根重kg \x0d\公称内径英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\（焊管）\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\（热镀锌） 36.12216.72 \x0d\\x0d\镀锌钢管常用规格\x0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\x0d\MMMMMM普通钢管加厚钢管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\说明：W=C*[0.02466*(D-S)*S] \x0d\ W--镀锌管每米重量：kg/m\x0d\ C--镀锌管比黑铁管增加的重量系数\x0d\ D--黑铁管的外径\x0d\ S--黑铁管的壁厚\x0d\\x0d\W=0.02466*S*(公称外径-S)\x0d\镀锌钢管每米重量=0.02466x壁厚x（外径-壁厚）X1.06\x0d\镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3\x0d\\x0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg） \x0d\钢的密度为： 7.85g/cm3 \x0d\钢材理论重量计算 \x0d\钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为： \x0d\W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 \x0d\各种钢材理论重量计算公式如下： \x0d\名称（单位） \x0d\计算公式 符号意义 计算举例 \x0d\圆钢 盘条（kg/m） \x0d\W= 0.006165 ×d×d \x0d\d = 直径mm \x0d\直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺纹钢（kg/m） \x0d\W= 0.00617 ×d×d \x0d\d= 断面直径mm \x0d\断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方钢（kg/m） \x0d\W= 0.00785 ×a ×a \x0d\a= 边宽mm \x0d\边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁钢 \x0d\（kg/m） \x0d\W= 0.00785 ×b ×d \x0d\b= 边宽mm \x0d\d= 厚mm \x0d\边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角钢 \x0d\（kg/m） \x0d\W= 0.006798 ×s×s \x0d\s= 对边距离mm \x0d\对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角钢 \x0d\（kg/m） \x0d\W= 0.0065 ×s ×s \x0d\s= 对边距离mm \x0d\对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等边角钢 \x0d\（kg/m） \x0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \x0d\b= 边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \x0d\不等边角钢 \x0d\（kg/m） \x0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \x0d\B= 长边宽 \x0d\b= 短边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\x0d\槽钢 \x0d\（kg/m） \x0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \x0d\工字钢（kg/m） \x0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \x0d\钢板（kg/m2） \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\钢管（包括无缝钢管及焊接钢管（kg/m） \x0d\W= 0.02466 ×S （D _ S ） \x0d\D= 外径 \x0d\S= 壁厚 \x0d\外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

好了，今天关于“160无缝钢管壁厚/a”的话题就到这里了。希望大家能够通过我的讲解对“160无缝钢管壁厚/a”有更全面、深入的了解，并且能够在今后的生活中更好地运用所学知识。
