133无缝钢管壁厚是多少

文章来源:https://www.dhgcn.com 发布时间:2024-06-07 13:11:53 浏览次数:2

133无缝钢管壁厚/a_133无缝钢管壁厚是多少

欢迎大家加入这个133无缝钢管壁厚/a问题集合的讨论。我将充分利用我的知识和智慧,为每个问题提供深入而细致的回答,希望这能够满足大家的好奇心并促进思考。

文章目录列表:

1.国标 无缝钢管型号尺寸?
2.国标的无缝钢管一般壁厚都是多少
3.无缝钢管的规格及壁厚
4.焊接钢管壁厚对照表
5.无缝钢管规格表是怎样的?

133无缝钢管壁厚/a_133无缝钢管壁厚是多少

国标 无缝钢管型号尺寸?

规格 外径mm 壁厚mm 最小壁厚mm 焊管(6米定尺) 镀锌管(6米定尺)

米重kg 根重kg 米重kg 根重kg

公称内径 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

(焊管)

31.53 189.18

DN200 8 219.1 6.5

(热镀锌) 36.12 216.72

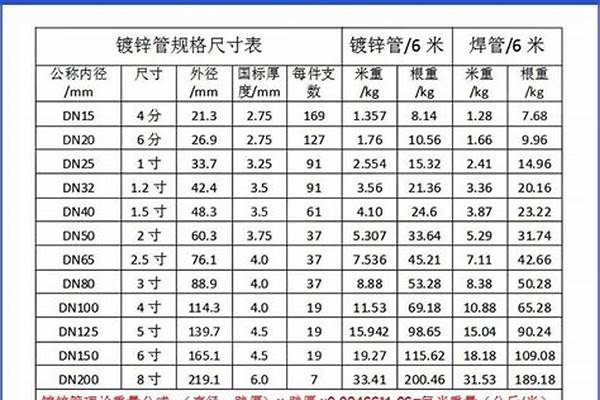

镀锌钢管常用规格

公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数

MM MM MM 普通钢管 加厚钢管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

说明:W=C*[0.02466*(D-S)*S]

W--镀锌管每米重量:kg/m

C--镀锌管比黑铁管增加的重量系数

D--黑铁管的外径

S--黑铁管的壁厚

W=0.02466*S*(公称外径-S)

镀锌钢管每米重量=0.02466x壁厚x(外径-壁厚)X1.06

镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中:π = 3.14 L=钢管长度 钢铁比重取7.8 所以, 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg)

钢的密度为: 7.85g/cm3

钢材理论重量计算

钢材理论重量计算的计量单位为公斤( kg )。其基本公式为:

W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000

各种钢材理论重量计算公式如下:

名称(单位)

计算公式 符号意义 计算举例

圆钢 盘条(kg/m)

W= 0.006165 ×d×d

d = 直径mm

直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺纹钢(kg/m)

W= 0.00617 ×d×d

d= 断面直径mm

断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方钢(kg/m)

W= 0.00785 ×a ×a

a= 边宽mm

边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁钢

(kg/m)

W= 0.00785 ×b ×d

b= 边宽mm

d= 厚mm

边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角钢

(kg/m)

W= 0.006798 ×s×s

s= 对边距离mm

对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg

八角钢

(kg/m)

W= 0.0065 ×s ×s

s= 对边距离mm

对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等边角钢

(kg/m)

= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )]

b= 边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg

不等边角钢

(kg/m)

W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )]

B= 长边宽

b= 短边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg

槽钢

(kg/m)

W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg

工字钢(kg/m)

W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ,R 为10 ,r 为5 ,则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg

钢板(kg/m2)

W= 7.85 ×d

d= 厚

厚度 4mm 的钢板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg

钢管(包括无缝钢管及焊接钢管(kg/m)

W= 0.02466 ×S (D – S )

D= 外径

S= 壁厚

外径为60 mm 壁厚4mm 的无缝钢管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52kg赞同8| 评论

国标的无缝钢管一般壁厚都是多少

冷轧(拨)无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外,还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于 32mm,壁厚2.5-75mm,冷轧无缝钢管处径可以到6mm,壁厚可到0.25mm,薄壁管外径可到5mm,壁厚小于0.25mm,冷轧比热轧尺寸精度高。

直径DN:代表管径公称尺寸

公称直径(nominal diameter),又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。

公称直径是公制mm为基准的,称 DN (metric unit)

比如DN100的管,如果遇到薄壁管,它得内径就会大于100mm,但遇到厚壁管它得内径就会小于100mm。但计算时取100mm。 也叫DN100

因为单位有公制(mm)及英制(inch)的区分,所以有下列的称呼方法。

1. 以公制(mm)为基准,称 DN (metric unit)

2. 以英制(inch)为基准,称NB(inch unit)

3. DN (nominal diameter)

NB (nominal bore)

OD (outside diameter)

4. 外径与DN,NB的关系如下:

------DN(mm)--------NB(inch)-------OD(mm)

15-------------- 1/2--------------21.3

20--------------3/4 --------------26.7

25-------------- 1 ----------------33.4

32-------------- 1 1/4 -----------42.2

40-------------- 1 1/2 -----------48.3

50-------------- 2 -----------60.3

65-------------- 2 1/2 -----------73.0

80-------------- 3 -----------88.9

100-------------- 4 ------------114.3

125-------------- 5 ------------139.8

150-------------- 6 ------------168.3

200--------------- 8------------219.1

上面数据依ASTM A53仅共参考。规范不同,外径会有些许差异,请注意。

无缝钢管的规格及壁厚

无缝钢管DN100 壁厚4毫米

无缝钢管DN125 壁厚4毫米

无缝钢管DN150 壁厚4.5毫米

无缝钢管DN50 壁厚3.5毫米

无缝钢管DN200 壁厚6或者8毫米

无缝钢管DN250 壁厚8或者10毫米

无缝钢管DN65 壁厚4毫米或者3.5

无缝钢管DN80 壁厚4.5毫米

焊接钢管壁厚对照表

无缝钢管的规格及壁厚有很多,可以分为常用的无缝钢管规格和非标无缝钢管规格和壁厚,常用的无缝钢管规格一般都有现货,而非标的无缝钢管规格和壁厚都需要定做。

一般来说,管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管壁,DN80的规格是89*6无缝钢管理算公式=(外径-壁厚)*壁厚*0.02466=每米重量。

正方形和长方形(矩形)截面碳钢钢管重量计算公式:每米重量单位:kg/m(千克/米)&lb/ft(磅/英尺)。计算公式:kg/m=(Oc-4Wt)*Wt*0.00785。

其中:Oc是外周长,Wt是壁厚;正方形Oc=4*a、长方形Oc=2a+2ba,b是边长。圆形截面碳钢钢管重量计算公式:计算公式:kg/m=(Od-Wt)*Wt*0.0246615。

无缝钢管的分类

无缝钢管是由整支圆钢穿孔而成的,表面上没有焊缝的钢管,称之为无缝钢管。根据生产方法,无缝钢管可分热轧无缝钢管、冷轧无缝钢管、冷拔无缝钢管、挤压无缝钢管、顶管等。

按照断面形状,无缝钢管分圆形和异形两种,异形管有方形、椭圆形、三角形、六角形、瓜子形、星形、带翅管多种复杂形状。最大直径达900mm,最小直径为4mm。

根据用途不同,有厚壁无缝钢管和薄壁无缝钢管。无缝钢管主要用做石油地质钻探管、石油化工用的裂化管、锅炉管、轴承管以及汽车、拖拉机、航空用高精度结构钢管。

无缝钢管规格表是怎样的?

焊接钢管壁厚对照表如下:

扩展资料:

焊接钢管的焊接技巧

一、前提是要打磨

必须把焊接处的镀锌层打磨掉,否则会产生气泡、沙眼、假焊等。还会使焊缝变脆,刚性下降。

二、镀锌钢的焊接特点

镀锌钢一般是在低碳钢外镀一层锌,镀锌层一般在20um厚。锌的熔点在419°C,沸点908°C左右。在焊接中,锌融化成液体浮在熔池表面或在焊缝根部位置。锌在铁中具有较大固溶度,锌液体会沿晶界深入浸蚀焊缝金属,低熔点锌形成“液体金属脆化”。

同时,锌与铁可形成金属间脆性化合物,这些脆性相使焊缝金属塑性降低,在拉应力作用下而产生裂纹。如果焊接角焊缝,尤其是T形接头的角焊缝最容易产生穿透裂纹。

镀锌钢焊接时,坡口表面及边缘处的锌层,在电弧热作用下,产生氧化、熔化、蒸发以至挥发出白色烟尘和蒸汽,极易引起焊缝气孔。由于氧化而形成的ZnO,其熔点较高,约1800°C以上,若在焊接过程中参数偏小,将引起ZnO夹渣,同时。由于Zn成为脱氧剂。

产生FeO-MnO或FeO-MnO-SiO2低熔点氧化物夹渣。其次,由于锌的蒸发,挥发出大量的白色烟尘,对人体有刺激、伤害作用,因此,必须把焊接处的镀锌层打磨处理掉。

三、焊接工艺控制

镀锌钢的焊前准备与一般的低碳钢是相同的,需要注意的是要认真处理好坡口尺寸和附近的镀锌层。为了焊透,坡口尺寸要适当,一般60~65°,要留有一定的间隙,一般为1.5~2.5mm;为了减少锌对焊缝的渗透,在焊之前,可将坡口内的镀锌层清除以后再焊。

在实际工作中,采用了集中打坡口,不留钝边工艺进行集中控制,两层焊接工艺,减少了未焊透的可能性。焊条应根据镀锌钢管的基体材质选用,一般低碳钢由于考虑易操作性,选用J422较为普遍。

焊接手法:在焊多层焊的第一层焊缝时,尽量使锌层熔化并使之汽化、蒸发而逸出焊缝,可大大减少液体锌留在焊缝中。在焊角焊缝时,同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝。

其方法是先将焊条端部向前移出约5~7mm左右,当使锌层融化后再回到原来位置继续向前施焊。再横焊和立焊时,如选用短渣焊条如J427,咬边倾向会很小;如果采用前后往返运条技术,更可以得到无缺陷的焊接质量。

百度百科-焊接钢管

无缝钢管规格表如下图所示:

无缝钢管是一种周边没有接缝的长条钢材,并具有中空截面,大量用作输送流体的管道,与实心钢材相比,在抗弯抗扭强度相同时,重量较轻,是一种经济截面钢材,广泛用于制造结构件和机械零件。

从口径看,<φ76的,占35%,<φ159-650的,占25%。从品种看,一般用途管190万吨,占54%;石油管76万吨,占5.7%;液压支柱、精密管15万吨,占4.3%;不锈管、轴承管、汽车管共5万吨,占1.4%。

无缝钢管购买注意事项

1、去大型的常规钢管公司购买。正规大公司一般从国内比较知名的大型无缝钢管企业采购或代理,质量得到保证。

2、要查看有无缝钢管生产企业出具的产品质量证明书和实行生产许可证管理的证书编号。

3、选择合适的规格,因为不同规格的无缝钢管应用于不同的领域中,其作用也有所不同。

4、选择不同工艺的无缝钢管,因为无缝钢管可分为冷轧和热轧,生产工艺不同,钢管的特点也不同,适用领域自然也有差别。

5、同一规格的无缝钢管可以向不同的制造商咨询,并反复比较,如果它们远低于平均值,则不能购买。

6、注意观察,无缝钢管的表面是不允许有裂纹、结疤和折叠等缺陷的。

好了,关于“133无缝钢管壁厚/a”的话题就到这里了。希望大家通过我的介绍对“133无缝钢管壁厚/a”有更全面、深入的认识,并且能够在今后的实践中更好地运用所学知识。
