薄壁钢管规格尺寸表

文章来源：https://www.dhgcn.com 发布时间：2024-06-12 12:44:03 浏览次数：17

薄壁钢管规格尺寸/a_薄壁钢管规格尺寸表

大家好，今天我想和大家探讨一下“薄壁钢管规格尺寸/a”的应用场景。为了让大家更好地理解这个问题，我将相关资料进行了分类，现在就让我们一起来探讨吧。

文章目录列表:

1.无缝钢管的规格及壁厚
2.钢管规格的表示方法
3.钢管规格型号尺寸表

无缝钢管的规格及壁厚

无缝钢管的规格及壁厚：碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于32mm，壁厚2.5到75mm，冷轧无缝钢管外径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm壁厚小于0.25mm，冷轧比热轧尺寸精度高。

一般用无缝钢管是用10#、20#、30#、35#、45#等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10#、20#等低碳钢制造的无缝管主要用于流体输送管道。45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热处理状态交货。

热轧无缝钢管，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1到20mm。同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。

钢管规格的表示方法

一、方管及矩形管规格表，名称 规格 壁厚mm名称 规格 壁厚mm

方管 20*20 1.3-2.5 20*301.3-2.75 25*251.3-2.75 20*401.3-2.75

方管 30*30 1.3-2.75 25*401.3-2.75 40*401.3-3.75 30*501.3-4.75

方管 50*50 1.3-5.75 30*601.3-4.75 60*601.3-5.75 40*501.3-4.75

方管 70*70 1.3-5.75 40*801.3-4.75 80*801.3-5.75 50*701.3-4.75

方管 90*90 1.3-5.75 50*801.3-4.75 100*1001.5-12.0 60*901.3-4.75

方管 120*120 2.5-12.0 50*1001.3-5.75 140*140 2.75-16.0 50*150 1.3-5.75

方管 150*150 2.75-16.0 60*1601.3-5.75 160*160 3.0-16.0 100*150 2.5-16.0

方管 180*180 3.0-16.0 100*200 2.5-16.0 200*200 3.0-16.0 100*250 2.5-16.0

方管 250*250 4.75-16.0 150*300 4.5-16.0 300*300 4.75-16.0 200*300 5.5-16.0

方管 400*400 4.75-16.0 200*400 5.5-16.0 500*500 4.75-16.0 400*600 5.5-16.0

方管是一种空心方形的截面轻型薄壁钢管，也称为钢制冷弯型材。它是以Q235热轧或冷轧带钢或卷板为母材经冷弯曲加工成型后再经高频焊接制成的方形截面形状尺寸的型钢。热轧特厚壁方管除壁厚增厚外情况,其角部尺寸和边部平直度均达到甚至超过电阻焊冷成型方管的水平。

拓展内容：

生产方管的工艺流程：

材料选取---材料检查---材料入库-----辊挤压成型----矫直----作业检查，中间检查-----热处理---机械性能检验----化学分析---拉伸试验-----成品入库---成品检查----产品入库

镀锌方管规格表：

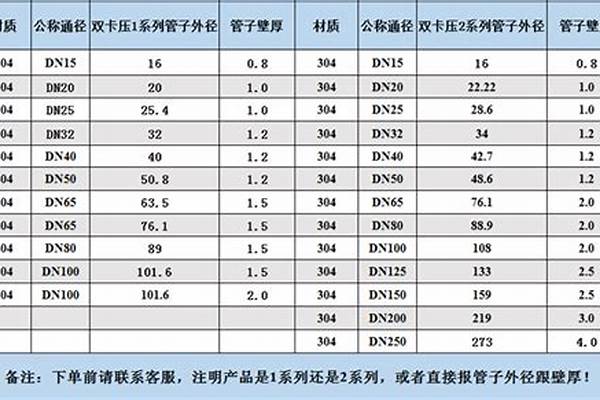

钢管规格型号尺寸表

钢管规格表示方法是外径乘以壁厚。

一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

扩展资料

具有空心截面，其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管。按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管，按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等。

按生产工艺分为无缝钢管和焊接钢管，其中无缝钢管又分热轧和冷轧(拔)两种，焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。

钢管尺寸分类：

A、公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

B、实际尺寸：是生产过程中所得到的实际尺寸，该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重：每米重量=0.02466*壁厚*（外径-壁厚）。

百度百科-钢管

一般来说，管子的直径可分为外径、内径和公称直径。无缝钢管的外径用字母D表示，后面是外径的尺寸和壁厚。比如外径为108的无缝钢管，壁厚为5mm，用d108*5表示，塑料管也用外径表示，比如de63.其他如钢筋混凝土管、铸铁管、镀锌钢管等。用dn表示，在设计图纸中一般用公称直径表示。公称直径是一种为了方便设计、制造和维修而人为规定的。管道的公称直径不等于其内径和外径。比如公称直径为100mm的无缝钢管有几种，比如102*5和108*5，其中108是管子的外径，5代表管子的壁厚。所以钢管内径为(108*5-5)=98mm，但不完全等于钢管外径与两倍壁厚之差。但是，管径的规格名称不等于内径。因此，设计图纸中应使用公称直径，以确定管道、管件、阀门、法兰、垫片等的结构尺寸和连接尺寸。根据公称直径，公称直径用符号dn表示。如果设计图纸中使用外径，还应制作管道规格对照表，标明某一管道的公称直径和壁厚。

好了，今天关于“薄壁钢管规格尺寸/a”的探讨就到这里了。希望大家能够对“薄壁钢管规格尺寸/a”有更深入的认识，并且从我的回答中得到一些帮助。
