薄壁无缝钢管规格表大全

文章来源：https://www.dhgcn.com 发布时间：2024-06-12 16:15:16 浏览次数：16

薄壁无缝钢管规格/a_薄壁无缝钢管规格表大全

我很了解薄壁无缝钢管规格/a这个话题，并且可以为您提供一系列的信息和建议。请告诉我您需要了解什么。

文章目录列表:

1.无缝钢管、弯头规格
2.无缝钢管规格表
3.常用无缝钢管外径壁厚是多少？

无缝钢管、弯头规格

无缝钢管的种类很多，有石油裂化用无缝钢管、高压锅炉用无缝钢管、结构用无缝钢管、航空用结构钢厚壁无缝钢管、炮弹用无缝钢管……其规格应查相应的规范，但常用的为《输送流体用无缝钢管》。根据《无缝钢管标准规格》（GB/T8163-1999），其规格如下：（**的无此规格）

扩展资料

1、热轧无缝钢管主要生产工序（△主要检验工序）：

管坯准备及检查△→管坯加热→穿孔→轧管→钢管再加热→定（减）径→热处理△→成品管矫直→精整→检验△（无损、理化、台检） →入库

2、冷轧（拔）无缝钢管主要生产工序：

坯料准备→酸洗润滑→冷轧（拔）→热处理→矫直→精整→检验

一般的无缝钢管的生产工艺可以分为冷拔与热轧两种，冷轧无缝钢管的生产流程一般要比热轧要复杂，管坯首先要进行三辊连轧，挤压后要进行定径测试，如果表面没有响应裂纹后圆管要经过割机进行切割，切割成长度约一米的坯料。

然后进入退火流程，退火要用酸性液体进行酸洗，酸洗时要注意表面是否有大量的起泡产生，如果有大量的起泡产生说明钢管的质量达不到相应的标准。外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小，但是表面看起来比厚壁无缝钢管更加明亮，表面没有太多的粗糙，口径也没有太多的毛刺。

热轧无缝钢管的交货状态一般是热轧状态经过热处理后进行交货。热轧无缝钢管在经过质检后要经过工作人员的严格的手工挑选，在质检后要进行表面涂油，然后紧接着是多次的冷拔实验，热轧处理后要进行穿孔的实验，如果穿孔扩径过大就要进行矫直矫正。在矫直后再由传送装置传送到探伤机进行探伤实验，最后贴上标签、进行规格编排后放置到到仓库当中。

圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库 无缝钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。无缝钢管的规格用外径*壁厚毫米数表示。

热轧无缝管外径一般大于32mm，壁厚2.5-200mm，冷轧无缝钢管外径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm壁厚小于0.25mm，冷轧比热轧尺寸精度高。

一般用无缝钢管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管主要用于流体输送管道。45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热处理状态交货。

热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1~20mm。

同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度.圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库。

百度百科-无缝钢管

无缝钢管规格表

规格外径mm壁厚mm最小壁厚mm焊管（6米定尺）镀锌管(6米定尺） \x0d\米重kg根重kg米重kg根重kg \x0d\公称内径英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\（焊管）\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\（热镀锌） 36.12216.72 \x0d\\x0d\镀锌钢管常用规格\x0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\x0d\MMMMMM普通钢管加厚钢管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\说明：W=C*[0.02466*(D-S)*S] \x0d\ W--镀锌管每米重量：kg/m\x0d\ C--镀锌管比黑铁管增加的重量系数\x0d\ D--黑铁管的外径\x0d\ S--黑铁管的壁厚\x0d\\x0d\W=0.02466*S*(公称外径-S)\x0d\镀锌钢管每米重量=0.02466x壁厚x（外径-壁厚）X1.06\x0d\镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3\x0d\\x0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg） \x0d\钢的密度为： 7.85g/cm3 \x0d\钢材理论重量计算 \x0d\钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为： \x0d\W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 \x0d\各种钢材理论重量计算公式如下： \x0d\名称（单位） \x0d\计算公式 符号意义 计算举例 \x0d\圆钢 盘条（kg/m） \x0d\W= 0.006165 ×d×d \x0d\d = 直径mm \x0d\直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺纹钢（kg/m） \x0d\W= 0.00617 ×d×d \x0d\d= 断面直径mm \x0d\断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方钢（kg/m） \x0d\W= 0.00785 ×a ×a \x0d\a= 边宽mm \x0d\边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁钢 \x0d\（kg/m） \x0d\W= 0.00785 ×b ×d \x0d\b= 边宽mm \x0d\d= 厚mm \x0d\边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角钢 \x0d\（kg/m） \x0d\W= 0.006798 ×s×s \x0d\s= 对边距离mm \x0d\对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角钢 \x0d\（kg/m） \x0d\W= 0.0065 ×s ×s \x0d\s= 对边距离mm \x0d\对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等边角钢 \x0d\（kg/m） \x0d\= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）] \x0d\b= 边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg \x0d\不等边角钢 \x0d\（kg/m） \x0d\W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）] \x0d\B= 长边宽 \x0d\b= 短边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg\x0d\槽钢 \x0d\（kg/m） \x0d\W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg \x0d\工字钢（kg/m） \x0d\W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg \x0d\钢板（kg/m2） \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\钢管（包括无缝钢管及焊接钢管（kg/m） \x0d\W= 0.02466 ×S （D – S ） \x0d\D= 外径 \x0d\S= 壁厚 \x0d\外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg赞同8| 评论

常用无缝钢管外径壁厚是多少？

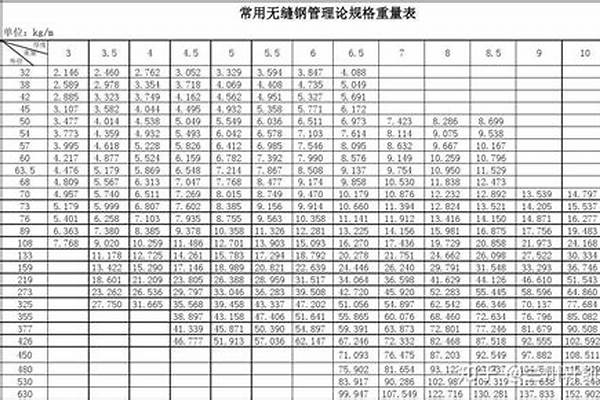

无缝钢管规格表如下图所示：

无缝钢管是一种周边没有接缝的长条钢材，并具有中空截面，大量用作输送流体的管道，与实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件。

从口径看，<φ76的，占35%，<φ159-650的，占25%。从品种看，一般用途管190万吨，占54%；石油管76万吨，占5.7%；液压支柱、精密管15万吨，占4.3%；不锈管、轴承管、汽车管共5万吨，占1.4%。

无缝钢管购买注意事项

1、去大型的常规钢管公司购买。正规大公司一般从国内比较知名的大型无缝钢管企业采购或代理，质量得到保证。

2、要查看有无缝钢管生产企业出具的产品质量证明书和实行生产许可证管理的证书编号。

3、选择合适的规格，因为不同规格的无缝钢管应用于不同的领域中，其作用也有所不同。

4、选择不同工艺的无缝钢管，因为无缝钢管可分为冷轧和热轧，生产工艺不同，钢管的特点也不同，适用领域自然也有差别。

5、同一规格的无缝钢管可以向不同的制造商咨询，并反复比较，如果它们远低于平均值，则不能购买。

6、注意观察，无缝钢管的表面是不允许有裂纹、结疤和折叠等缺陷的。

热轧无缝管外径一般大于 32mm，壁厚2.5-75mm，冷轧无缝钢管处径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm，壁厚小于0.25mm，冷轧比热轧尺寸精度高。

无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件。

扩展资料

钢管一般以通常长度交货。通常长度应符合以下规定：

热轧（扩）管：3000~12000 mm

冷轧（拔）管：2000~10500 mm热轧（扩）短尺管的长度不小于2 m，冷轧（拔）短尺管的长度不小于1 m。

定尺长度和倍尺长度应在通常长度范围内．全长允许偏差分为三级（见表8)。每个倍尺长度按以下规定留出切口余量：

外径≤159 mm：5～10 mm；

外径＞159 mm：10～15 mm。

好了，今天关于“薄壁无缝钢管规格/a”的话题就讲到这里了。希望大家能够通过我的介绍对“薄壁无缝钢管规格/a”有更全面、深入的认识，并且能够在今后的实践中更好地运用所学知识。
