大家好，我是小编，今天我要和大家分享一下关于标准钢管规格/a的问题。为了让大家更容易理解，我将这个问题进行了归纳整理，现在就一起来看看吧。

文章目录列表:

1.镀锌钢管各规格标准外径
2.钢管规格的表示方法

标准钢管规格/a_标准钢管规格表大全

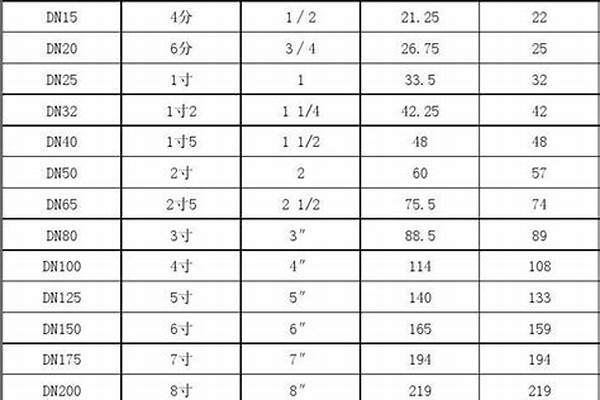

镀锌钢管各规格标准外径

镀锌钢管各规格标准外径如下:

DN15 型号外径为21.3mm

DN20 型号外径为26.9mm

DN25 型号外径为33.7mm

DN32 型号外径42.mm

DN40 型号外径为 48.3mm

DN50 型号外径为60 mm

DN65 型号外径为76.1mm

DN80 型号外径为 88.9mm

DN100 型号外径为114.3mm

DN125 型号外径为140mm

DN150 型号外径为168.3mm

DN200 型号外径为219.1mm。

镀锌钢管的分类和用途?

①热浸镀锌钢板薄钢板浸入熔解锌槽使其表面粘附层锌薄钢板目前主要采用连续镀锌工艺生产即把成卷钢板连续浸熔解有锌镀槽制成镀锌钢板;?

②合金化镀锌钢板。

钢管规格的表示方法

DN与的区别(公称直径和外径区别)\x0d\1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）　它与英制单位的对应关系如下：\x0d\ 4分管：4/8英寸：DN15；\x0d\　 6分管：6/8英寸：DN20；\x0d\　 1寸管：1英寸：DN25；\x0d\　寸二管：1又1/4英寸：DN32；\x0d\　寸半管：1又1/2英寸：DN40；\x0d\　两寸管：2英寸：DN50；\x0d\　三寸管：3英寸：DN80（很多地方也标为DN75）；\x0d\　四寸管：4英寸：DN100； \x0d\2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下：\x0d\　 DN20 De25X2.5mm \x0d\　 DN25 De32X3mm \x0d\　 DN32 De40X4mm \x0d\　 DN40 De50X4mm　\x0d\ 我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。\x0d\　　别外据在现场的实践经验：\x0d\　　a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。\x0d\　　b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。\x0d\　　c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。\x0d\3、DN 、De、Dg的区别\x0d\　　DN Nominal diameter \x0d\　　De external diameter \x0d\　　Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了\x0d\ a、各种管子的不同标注方法：\x0d\　　1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；\x0d\　　2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；\x0d\　　3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；\x0d\　　4、塑料管材，管径宜按产品标准的方法表示；\x0d\　　5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。\x0d\　　b、DN 、De、Dg的关系：\x0d\　　De量的是管道外壁的直径\x0d\　　DN是De减一半管壁的厚度得的数\x0d\　　Dg一般没人用\x0d\　　a、管径应以mm为单位。\x0d\　　b、管径的表达方式应符合下列规定：\x0d\　　1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；\x0d\　　2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；\x0d\　　3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；\x0d\　　4、塑料管材，管径宜按产品标准的方法表示；\x0d\　　5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。\x0d\　　建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）。\x0d\　　给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）\x0d\　　塑料管在工程图上的标示　\x0d\　　公制标示 ( metric dimension size ) \x0d\　　以DN表示\x0d\　　一般称为“公称尺寸”，它不是管外径、也不是管内径。是外径与内径的平均值，我们称平均内径。例如：外径63mm的塑料管之公制标示 ( mm dimension size )DN50\x0d\ ISO公制标示 ( ISO metric dimension size ) \x0d\ 以Da表示 PVC管，ABS管之管外径\x0d\ 以De表示 PP管，PE管之管外径\x0d\ 例如：外径63mm的塑料管之公制标示 ( mm dimension size ) \x0d\ Da63 对PVC管，ABS管而言

钢管规格表示方法是外径乘以壁厚。

一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

扩展资料

具有空心截面，其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管。按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管，按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等。

按生产工艺分为无缝钢管和焊接钢管，其中无缝钢管又分热轧和冷轧(拔)两种，焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。

钢管尺寸分类：

A、公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

B、实际尺寸：是生产过程中所得到的实际尺寸，该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重：每米重量=0.02466*壁厚*（外径-壁厚）。
