sc钢管国标厚度表

文章来源：https://www.dhgcn.com 发布时间：2024-06-14 08:08:27 浏览次数：16

sc钢管国标厚度/a_sc钢管国标厚度表

大家好，今天我想和大家分享一下我在“sc钢管国标厚度/a”方面的经验。为了让大家更好地理解这个问题，我将相关资料进行了整理，现在就让我们一起来学习吧。

文章目录列表:

1.sc16、sc20、sc32、sc40焊接钢（消费预埋用）管壁厚国标是多少？
2.镀锌电线管国标标准厚度是多少？
3.建筑电气施工图中的SC管应执行哪个标准确定壁厚！？

sc16、sc20、sc32、sc40焊接钢（消费预埋用）管壁厚国标是多少？

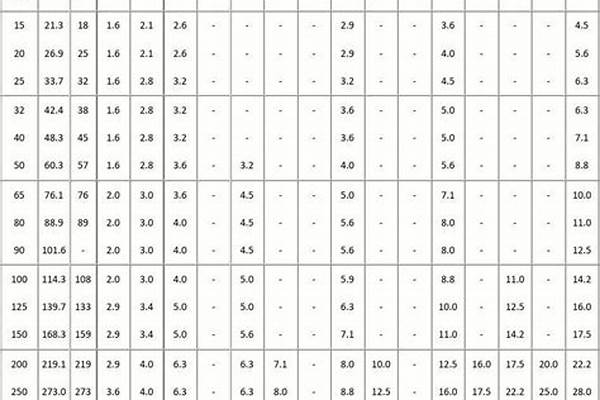

如图所示：

1.?焊接钢管、镀锌焊接钢管的通常长度为4~12m，镀锌后钢管重量按上表×c（镀锌管比非镀管增加的重量系数）计算。

2．在图纸中仍然按照原有scxx标注，材料表按照本示例开列，并在备注栏中写出对应的scxx。

3.?详细内容可查阅gb/t3091-2008《低压流体输送用焊接钢管》。

扩展资料：

根据国家标准图集《建筑电气工程设计常用图形和文字符号》（00DX001）中的规定：SC—表示导线穿焊接钢管敷设。

SC是国标规定的线路敷设方式字母代号之一，表示导线是穿钢管敷设（低压流体焊接钢管），SC70表示导线采用DN70的低压流体焊接钢管作为保护管敷设，DN70表示此钢管的公称通径是70mm，指钢管公称内径是70mm（系列值，实际内径略有差别）。

SC是普通焊接钢管，等于水专业的DNSC是焊接钢管暗敷，一般管壁都是比较厚的，S代表管材，C代表敷设方式，TC代表电线管暗敷了管壁较薄。

百度百科-sc（管材名称）

镀锌电线管国标标准厚度是多少？

sc焊接钢管国标壁厚应是4mm，加厚是5mm。

焊接钢管也称焊管，是用钢板或带钢经过卷曲成型后焊接制成的钢管，一般定尺6米。焊接钢管生产工艺简单，生产效率高，品种规格多，设备投资少，但一般强度低于无缝钢管。

焊接钢管用于石油钻采和机械制造业等；炉焊管可用作水煤气管等，大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送、管桩、桥墩等。

扩展资料：

国标焊接钢管执行的标准为国标，主要的标准有GB/T3091-1993（低压流体输送用镀锌焊接钢管），GB/T9711-2008，一般低压流体输送，用螺旋缝埋弧焊钢管SY5037-2000。

国标焊接钢管主要使用的材质Q235A，Q235B、Q235C、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。

参考资料：

百度百科-焊接钢管

建筑电气施工图中的SC管应执行哪个标准确定壁厚！？

根据《低压流体输送用镀锌焊接钢管》(GB/T3091-93)标准，分普通管与加厚管，其壁厚分别为：

普通管DN15----2.75、DN20-----2.75、DN25-----3.25、DN32------3.25(允许偏差为+12％与-15％)加厚管DN15----3.25、DN20-----3.50、DN25-----4.00、DN32------4.00(允许偏差为+12％与-15％)。

低压流体输送用焊接钢管（GB/T3091-2008）也称一般焊管，俗称黑管。是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。钢管接壁厚分为普通钢管和加厚钢管；接管端形式分为不带螺纹钢管（光管）和带螺纹钢管。

扩展资料：

低压流体输送用焊接钢管范围：

本标准规定了低压流体输送用焊接钢管的尺寸、外形、重量、技术要求、试验方法、验收规则、包装、标志和质量证明书。

本标准适用于水、空气、采暖蒸汽、燃气等低压流体输送用焊接钢管。

本标准包括直缝高频电阻焊（ERW）钢管、直缝埋弧焊（SAWL）钢管和螺旋缝埋弧焊（SAWH）钢管，并对它们的不同要求分别做了标注，未标注的同时适用于直缝高频电阻焊钢管、直缝埋弧焊钢管和螺旋缝埋弧焊钢管。

百度百科-低压流体输送用焊接钢管

标准为《普通碳素钢电线套管》。

标准《普通碳素钢电线套管》为工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。

普通碳素钢电线套管要求如下：公称尺寸/mm外径/mm外径允许偏差/mm壁 厚/mm壁厚允许偏差/mm1312.70±O.201.60±0.15O.4381615.88±O.201.60±O.15O.5811919.05±O.251.80±0.200.7662525.40±O.251.80±0.201.O483231.75±O.25。

扩展资料：

钢管设置要求规定：

1、在生产过程中，由于实际尺寸难于达到公称尺寸要求，即往往大于或小于公称尺寸，所以标准中规定了实际尺寸与公称尺寸之间允许有一差值，差值为正值的叫正偏差，差值为负值的叫负偏差。

2、为了控制椭圆度，钢管标准中规定了椭圆度的允许指标，规定为不超过外径公差的80%（经供需双方协商后执行）。

3、为了控制不均匀性，在钢管标准中规定了壁厚不均的允许指标，规定不超过壁厚公差的80%（经供需双方协商后执行）。

百度百科-普通碳素钢电线套管

好了，今天我们就此结束对“sc钢管国标厚度/a”的讲解。希望您已经对这个主题有了更深入的认识和理解。如果您有任何问题或需要进一步的信息，请随时告诉我，我将竭诚为您服务。
