好久不见了，今天我想和大家探讨一下关于“穿线管壁厚国家标准/a”的话题。如果你对这个领域还不太了解，那么这篇文章就是为你准备的，让我们一起来学习一下吧。

文章目录列表:

1.镀锌管国标厚度标准
2.pvc穿线管壁厚国家标准

镀锌管国标厚度标准

表A.0.1镀锌电线管管材规格与允许偏差(单位：mm)

镀锌JDG穿线管厚度标准Φ16规格，管径允许偏差0至负0.30mm；国标厚度1.5mm；壁厚度允许偏差正负0.15mm；长度4000mm；长度允许偏差正负5.00

镀锌JDG穿线管厚度标准Φ20规格，管径允许偏差0至负0.30mm；国标厚度1.6mm；壁厚度允许偏差正负0.15mm；长度4000mm；长度允许偏差正负5.00

镀锌JDG穿线管厚度标准Φ25规格，管径允许偏差0至负0.30mm；国标厚度1.6mm；壁厚度允许偏差正负0.15mm；长度4000mm；长度允许偏差正负5.00

镀锌JDG穿线管厚度标准Φ32规格，管径允许偏差0至负0.30mm；国标厚度1.6mm；壁厚度允许偏差正负0.15mm；长度4000mm；长度允许偏差正负5.00

镀锌JDG穿线管厚度标准Φ40规格，管径允许偏差0至负0.30mm；国标厚度1.6mm；壁厚度允许偏差正负0.15mm；长度4000mm；长度允许偏差正负5.00

镀锌JDG穿线管厚度标准Φ50规格，管径允许偏差0至负0.30mm；国标厚度1.6mm；壁厚度允许偏差正负0.15mm；长度4000mm；长度允许偏差正负5.00

（以上是JDG管厚度标准及允许偏差）

JDG管施工工艺

1.、JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

2、JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

3、JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.

4、JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。

5 、套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。

6 、管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。

7 、配管完毕后，为防止异物进入管内，在端头应做好封堵。

8 、在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。

9 、待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。扫管完毕，封闭盒子口。

pvc穿线管壁厚国家标准

jdg管选用镀锌钢管和薄壁钢管的跨接接地线,克服了一般金属导管的施工凌乱，施工损耗大的缺点，一同也处理了PVC管耐火性差、接地困难等问题。

jdg管壁厚规范

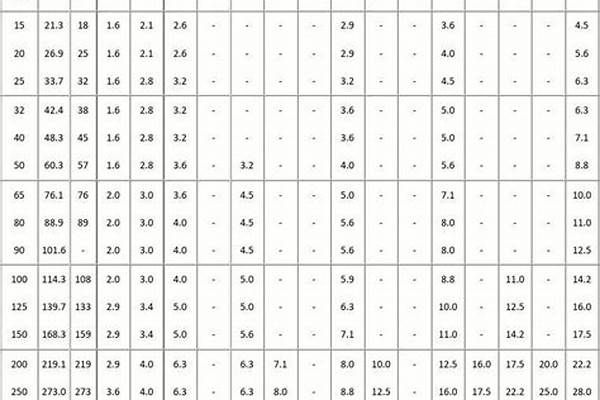

根据《CECS120：2007套接紧定式钢导管电线管路施工及验收规程》壁厚验收规范如下图：

jdg管规格型号

jdg镀锌穿线管规格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；国标厚度：Φ16jdg穿线管的国标厚度是1.5mm；Φ20、Φ25、Φ32、Φ40、Φ50jdg穿线管国标厚度都是1.6mm。

非国标厚度：1.0mm、1.1mm、1.2mm、1.5mm、1.6mmjdg管执行标准参考（厂家生产标准）《GBT 20041.1-2015 电气安装用导管系统 第1部分》

《GB 20041.21-2017 电缆管理用导管系统 第21部分：刚性导管系统的特殊要求》

以上便是jdg管壁厚规范要求 （2019版）的介绍，jdg管是一种新型的管材，对电线有着很好的保护作用，常用于强酸、强碱等腐蚀环境中

PVC穿线管分为L型(轻型)M型(中型)H型(重型) ?

一、执行标准：JG/T3050-1998 ?

二、公称外径分别为：16、20、25、32、40的产品厚度如下：?

1、16外径的轻、中、重厚度分别为：1.00（轻，允许差+0.15）、1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。 ?2、20外径的中、重（没有轻型的）厚度分别为：1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。 ?

3、25外径的中、重（没有轻型的）厚度分别为：1.50（中，允许差+0.3）、1.9（重，允许差+0.3）。 ?

4、32外径的轻、中、重厚度分别为：1.40（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.4（重，允许差+0.3）。 ?5、40外径的轻、中、重厚度分别为：1.80（轻、中型，允许差+0.3）、2.0（重，允许差+0.3）。?
