dn钢管规格及壁厚/a_dn钢管规格表

您好，很高兴能为您介绍一下dn钢管规格及壁厚/a的相关问题。我希望我的回答能够给您带来一些启示和帮助。

文章目录列表:

1.DN40的钢管外径、壁厚是多少啊
2.6分、1寸、1.5寸、2寸、3寸普通钢管国标厚度
3.焊接钢管壁的厚度对照表是什么？

DN40的钢管外径、壁厚是多少啊

DN40，指内径40mm,也就是一寸半，有焊管和无缝管之分。

1、普通壁厚3.5mm 外径47mm 重量 3.84kg/m

2、加厚4.25mm 外径48.5mm 重量 4.58kg/m

如果是DN40焊缝的金属（如铁镀锌管等），它的外径一定大于40，其实DN40是公称直径，而PVC管与金属管同一种公称直径但大小是不一样的，这个有国标的。

扩展资料

DN40，指内径40mm，也就是一寸半，有焊管和镀锌管之分。

钢管不仅用于输送流体和粉状固体、交换热能、制造机械零件和容器，它还是一种经济钢材。用钢管制造建筑结构网架、支柱和机械支架，可以减 轻重量，节省金属20～40%，而且可实现工厂化机械化施工。

参考资料：

百度百科——钢管

6分、1寸、1.5寸、2寸、3寸普通钢管国标厚度

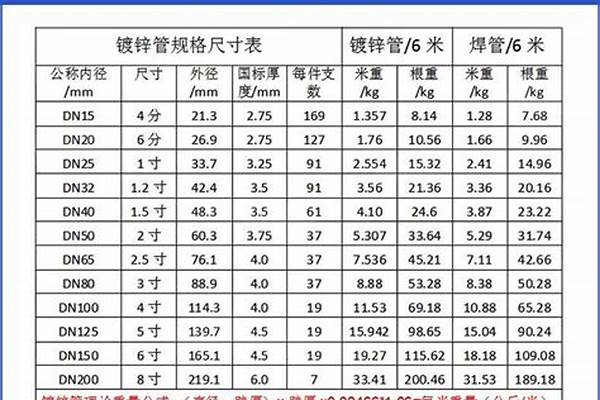

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

如果管道材料为混凝土及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注。

百度百科-管径

焊接钢管壁的厚度对照表是什么？

6分、1寸、1.5寸、2寸、3寸普通钢管国标厚度

采用螺纹连线、沟槽连线的焊接钢管尺寸：

6分即DN20钢管，壁厚为：2.8mm；

1寸即DN25钢管，壁厚为：3.2mm；

1.5寸即DN40钢管，壁厚为：3.5mm；

2寸钢管即DN50钢管，壁厚为：3.8mm；

3寸钢管即DN80钢管，壁厚为：4.0mm。

摘自GB3091-2008.

国标1.5寸厚度为3.0的长度6米的钢管重多少斤

普通碳钢、合金钢钢管理论重量计算公式为：

W=0.02466（D-S）S ------钢的密度取7.85kg/dm?

注释：每米重量kg/m=（外径-壁厚）*壁厚*0.02466 单位取毫米：mm

例如Ф48*3的钢管每米重量为：

(48-3)*3*0.02466=3.329公斤/米；6米的重量为19.974公斤。

国标1.2寸,1.5寸,2寸3.00mm大棚钢管价格

1.2寸 2930

1.5寸 2900

2寸 2900

都是不含税的价格！

两寸的镀锌钢管国标是多厚

DN50（2吋）的镀锌钢管国家标准的壁厚为3.5mm

1寸钢管理论重量表 1寸管国标外径是多少

1吋焊接钢管国标外径33.5毫米，每米重量：2.42公斤（标准壁厚3.25毫米）、2.91公斤（加厚钢管壁厚4毫米）。不过，市场上所售的钢管壁厚大多低于标准值，但外径不变。

DN100钢管国标厚度

DN100钢管壁厚δ（mm）

低压流体输送用镀锌焊接钢管（GB／T 3091）

普通钢管δ4.00 ＋12％－15％

加厚钢管δ5.00 ＋12％－15％

低压流体输送用焊接钢管（GB／T 3092）

普通钢管δ4.00 ＋12％－15％

加厚钢管δ5.00 ＋12％－15％

冷拔（轧）无缝钢管（GB／T 8162）

δ有1.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.5、4.0、5.0、5.5、6.0、6.5、7.0、7.5、8.0、8.5、9.0、10、11、12。

耐磨管分几种 耐磨管弯头尺寸有和普通钢管弯头尺寸一样的吗

没有图纸另外说明的话，一样

求Φ325碳钢管国标尺寸，壁厚，内外半径等尺寸，越详细越好，谢谢！

这个。。。。。你是要无缝钢管还是焊接的？有各种规格的，建议你查手册，比如机械设计手册、五金手册等，在网上下个软体版的很方便

350钢管国标厚度是多少

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连线尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

. 管子系列标准

压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表3。法兰标准见表4。

表3 压力管道标准

分 类

大外径系列

小外径系列

规格

DN-公称直径

Ф－外径

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

DN600-ф610mm，

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325mm

DN350-ф377mm，DN400-ф426mm

DN450-ф480mm，DN500-ф530mm

DN600-ф630mm，

1吨1.5寸0.27厚钢管多少根

钢管的理算公式=（外径-壁厚）*壁厚*0.02466=每米重量

1.5寸钢管换算成规格是 45*0.27.那么每米重量0.30公斤每米

那么1吨就是 1000公斤，45钢管长度大约为6米左右，那么1000除以 6米 除以 0.3公斤每米，就是1吨的根数

总共 555跟左右

国标焊管及镀锌管规格重量表(按GB/T3091—2001标准执行)

规格 外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 镀锌管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公称内径 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（热镀锌） 36.12 216.72

镀锌钢管常用规格

公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数

MM MM MM 普通钢管 加厚钢管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

说明：W=C*[0.02466*(D-S)*S]

W--镀锌管每米重量：kg/m

C--镀锌管比黑铁管增加的重量系数

D--黑铁管的外径

S--黑铁管的壁厚

W=0.02466*S*(公称外径-S)

镀锌钢管每米重量=0.02466x壁厚x（外径-壁厚）X1.06

镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg）

钢的密度为： 7.85g/cm3

钢材理论重量计算

钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为：

W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000

各种钢材理论重量计算公式如下：

名称（单位）

计算公式 符号意义 计算举例

圆钢 盘条（kg/m）

W= 0.006165 ×d×d

d = 直径mm

直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺纹钢（kg/m）

W= 0.00617 ×d×d

d= 断面直径mm

断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方钢（kg/m）

W= 0.00785 ×a ×a

a= 边宽mm

边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁钢

（kg/m）

W= 0.00785 ×b ×d

b= 边宽mm

d= 厚mm

边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角钢

（kg/m）

W= 0.006798 ×s×s

s= 对边距离mm

对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角钢

（kg/m）

W= 0.0065 ×s ×s

s= 对边距离mm

对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等边角钢

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等边角钢

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 长边宽

b= 短边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽钢

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字钢（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

钢板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

钢管（包括无缝钢管及焊接钢管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外径

S= 壁厚

外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

好了，今天关于dn钢管规格及壁厚/a就到这里了。希望大家对dn钢管规格及壁厚/a有更深入的了解，同时也希望这个话题dn钢管规格及壁厚/a的解答可以帮助到大家。
