dn65无缝管规格

文章来源：https://www.dhgcn.com 发布时间：2024-06-17 12:39:07 浏览次数：14

dn65无缝管规格/a_dn65无缝管规格

接下来，我将针对dn65无缝管规格/a的问题给出一些建议和解答，希望对大家有所帮助。现在，我们就来探讨一下dn65无缝管规格/a的话题。

文章目录列表:

1.钢管规格表示方法有哪些
2.DN钢管有哪些尺寸
3.无缝钢管公称直径与外径对照表？

钢管规格表示方法有哪些

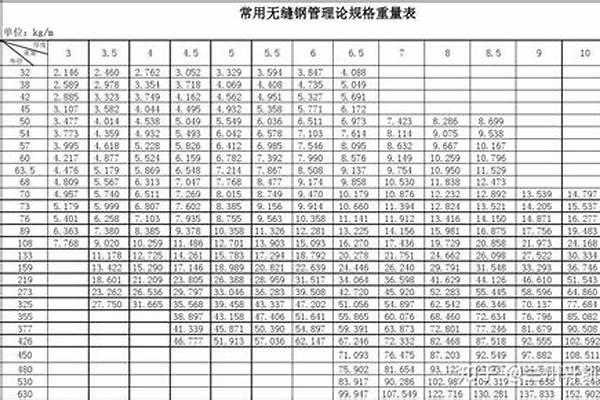

常用钢管规格表如图所示：

大外径系列，规格，DN-公称直径，Ф－外径，

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

dn与无缝钢管dn及inch的区别

dn:公称直径de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例无缝钢管?dn钢管dn50，sch20，镀锌钢管nb2”，sch20

外径与dn，nb的关系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷轧无缝管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

参考资料：

百度百科：钢管公称直径

DN钢管有哪些尺寸

DN与的区别(公称直径和外径区别)\x0d\1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）　它与英制单位的对应关系如下：\x0d\ 4分管：4/8英寸：DN15；\x0d\　 6分管：6/8英寸：DN20；\x0d\　 1寸管：1英寸：DN25；\x0d\　 寸二管：1又1/4英寸：DN32；\x0d\　 寸半管：1又1/2英寸：DN40；\x0d\　 两寸管：2英寸：DN50；\x0d\　 三寸管：3英寸：DN80（很多地方也标为DN75）；\x0d\　 四寸管：4英寸：DN100； \x0d\2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下：\x0d\　 DN20 De25X2.5mm \x0d\　 DN25 De32X3mm \x0d\　 DN32 De40X4mm \x0d\　 DN40 De50X4mm　\x0d\ 我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。\x0d\　　别外据在现场的实践经验：\x0d\　　a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。\x0d\　　b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。\x0d\　　c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。\x0d\3、DN 、De、Dg的区别\x0d\　　DN Nominal diameter \x0d\　　De external diameter \x0d\　　Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了\x0d\ a、各种管子的不同标注方法：\x0d\　　1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；\x0d\　　2、 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；\x0d\　　3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；\x0d\　　4、 塑料管材，管径宜按产品标准的方法表示；\x0d\　　5、 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。\x0d\　　b、DN 、De、Dg的关系：\x0d\　　De量的是管道外壁的直径\x0d\　　DN是De减一半管壁的厚度得的数\x0d\　　Dg一般没人用\x0d\　　a、管径应以mm为单位。\x0d\　　b、管径的表达方式应符合下列规定：\x0d\　　1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；\x0d\　　2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；\x0d\　　3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；\x0d\　　4、塑料管材，管径宜按产品标准的方法表示；\x0d\　　5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。\x0d\　　建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）。\x0d\　　给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）\x0d\　　塑料管在工程图上的标示　\x0d\　　公制标示 ( metric dimension size ) \x0d\　　以DN表示\x0d\　　一般称为“公称尺寸”，它不是管外径、也不是管内径。是外径与内径的平均值，我们称平均内径。例如：外径63mm的塑料管之公制标示 ( mm dimension size )DN50\x0d\ ISO公制标示 ( ISO metric dimension size ) \x0d\ 以Da表示 PVC管，ABS管之管外径\x0d\ 以De表示 PP管，PE管之管外径\x0d\ 例如：外径63mm的塑料管之公制标示 ( mm dimension size ) \x0d\ Da63 对PVC管，ABS管而言

无缝钢管公称直径与外径对照表？

常用钢管规格表如图所示：

大外径系列，规格，DN-公称直径，Ф－外径，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

dn与无缝钢管dn及inch的区别

dn:公称直径de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例无缝钢管?dn钢管dn50，sch20，镀锌钢管nb2”，sch20

外径与dn，nb的关系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷轧无缝管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

参考资料：

百度百科：钢管公称直径

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

参考资料：

百度百科—公称直径
