钢管矫直原理

文章来源:https://www.dhgcn.com 发布时间:2022-03-28 14:05:01 浏览次数:172

  钢管矫直的任务是消除轧制、运送、冷却和热处理过程中钢管产生的纵向弯曲、扭曲及减少钢管的椭圆度。钢管矫圆机,利用出次弹-塑性纵向弯曲或拉伸来纠正钢管的纵向弯曲,用弹塑性扭转来纠正扭曲的钢管,有时,采用扭转及拉伸联合对钢管进行矫直。椭圆度只能在斜辊式和转子式矫圆机中被矫正。

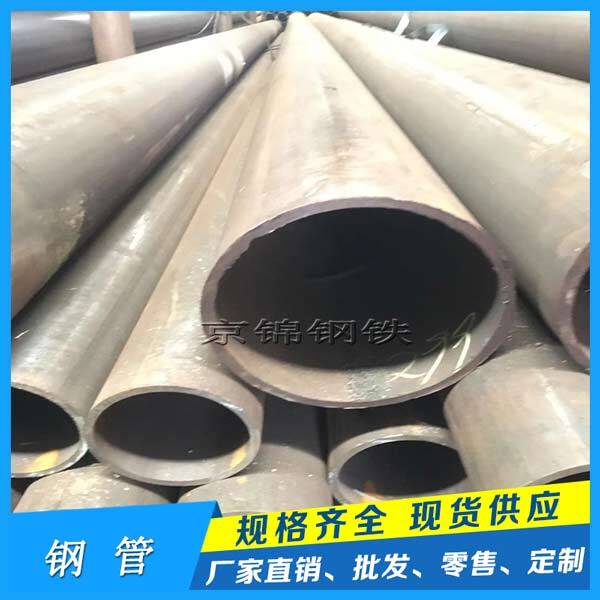

钢管厂家产品展示图片

根据用途和结构的特点,现有的管材矫圆机如下基本形式。

  (1)压力矫圆机。压力矫圆机又分立式和卧式两种。

  (2)链式钢管矫正机。

  (3)平行辊式钢管矫正机。平行辊式矫正机又分花辊式矫正机。螺旋辊式矫正机、槽形辊式矫血机三种。而螺旋辊式矫正机又分管材横移和管材纵移两种形式。槽形辊式矫正机又分辊子布置在一个平面中和辊子布置在两个平面中两种形式。

  (4)转子式矫正机。

  (5)扭转-拉伸式矫正机。

  (6)斜辊式矫正机。斜辊式矫正机根据钢管矫直辊座的多少可分为单辊座式和多辊座式两种。单辊座根据矫直辊数量分为双辊座式和三辊座式。多辊座式,也分为双辊座式和三辊底式。其中双辊座式根据辊身长度又分成辊身长度相同和辊身长度不相同的两种;而辊身长度相同的采用立式布置,且全部辊是主动的;辊身长度不相同的分成立式布置和卧式布置,而立式布置又分成一列辊传动式、部分辊传动式和全部辊传动式三种。卧式分成一列辊传动式和部分辊传动式,其中一列辊传动式又分成接轴传动和装人式圆柱-圆锥齿轮传动。三辊辊座式也分为辊身长度相同和辊身长度不同,辊身长度相同的辊座中是双辊传动,辊身长度不同的座中是单辊传动。
