焊接钢管直径_焊接钢管直径尺寸规格表

文章来源：https://www.dhgcn.com 发布时间：2024-04-22 11:58:12 浏览次数：23

焊接钢管直径_焊接钢管直径尺寸规格表

大家好，今天我来给大家讲解一下关于焊接钢管直径的问题。为了让大家更好地理解这个问题，我将相关资料进行了整理，现在就让一起来看看吧。

文章目录列表:

1.DN100焊接钢管是多少英寸？
2.钢管尺寸DN25与SC25区别

焊接钢管直径_焊接钢管直径尺寸规格表

DN100焊接钢管是多少英寸？

DN100焊接钢管是4英寸。

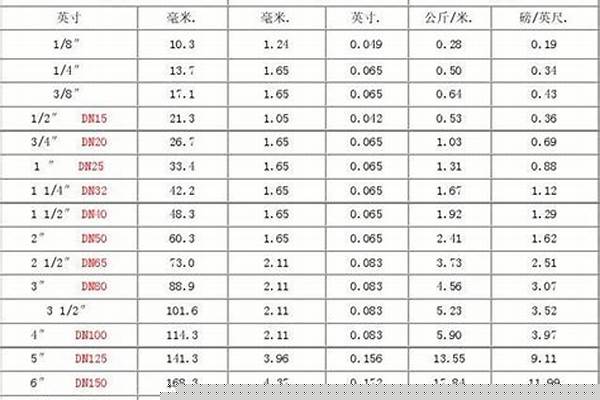

工程管径对照表（常用） ? 1 英寸=25.4毫米 =8英分。 ?

2分管 DN8、 4分管 DN15、 ?6分管 DN20、 ?1_管 DN25 。

1.2′ DN32 、 1.5′ DN40 、 ?2′ DN50 ?、 2.5′ DN65。 ?

3′ DN80、 4′ DN100 ?、 ?5′ DN125、 ?6′ DN150。

8′ DN200、 ?10′ DN250、 ?12′ DN300。

GB/T50106-2001 ?DN15,DN20,DN25是外径。四分管和六分管的直径。

1、DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

2、De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

3、D一般指内径。 ?

4、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。 ?

5、管径的表达方式应符合下列规定： ?铸铁管和球墨铸铁管、镀锌钢管、焊接钢管都是用DN来表示的，称为管道的公称直径。

钢管尺寸DN25与SC25区别

焊管型号是15(1/2")，其中15就是它的内径为15mm。焊管的规格型号按英寸一般有： 1/2"， 3/4" ，1" 1 ，1/2"，等。型号是15(1/2")，其中15就是它的内径为15mm。焊接钢管又称焊管，是有接缝的钢管，是将钢板或带钢卷取成形后焊接制成的钢管，一般为定尺6米。?

焊接钢管生产工艺简单、生产效率高、品种规格多、设备投资少，但强度一般低于无缝钢管。?在实际生产和应用中，焊管常按焊接方式分为直缝焊管和螺旋焊管两种。

焊管分类补充

普通碳素钢电线套管（GB/T3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。直缝电焊钢管（YB242-63）是焊缝与钢管纵向平行的钢管。一般来说分为公制电焊钢管、电焊薄壁管、变压器冷却油管。

承压流体输送用螺旋缝埋弧焊钢管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。

内容参考：百度百科-焊管

1、尺寸大小不同：DN25表示所用管道的规格(直径)25mm，没有标使用材质。CS25表示其使用的是焊接钢管直径是25mm。

2、材质不同：DN、SC是厚壁镀锌钢管，镀锌层也比较厚，一般用在重要的商场明配管以以及消防类配管。

3、简写代表内容不同：C代表穿薄电线管敷设，SC代表焊接钢管， RC代表水煤气钢管，25代表管直径，SC25直线运动轴承，直线滑块。

4、SC是导线穿焊接钢管敷设时采用的标注，国家标准图集《建筑电气工程设计常用图形和文字符号》（00DX001）中的规定：SC—表示导线穿焊接钢管敷设。SC（run in welded steel conduit）

5、《中家标准:管道元件DN(公称尺寸)的定义和选用(GB/T1047-2005代替GB/T1047-1995)》对DN系列的数值进行了简化，即删去了原标准中ISO6708：1995未列入的公称尺寸，例如：DN3、DN90、DN950等。

扩展资料：

1、钢管按制管材质（即钢种）可分为：碳素管和合金管、不锈钢管等。
