焊接钢管的规格以以及壁厚_焊接钢管的规格以以及壁厚标准

大家好，今天我想和大家探究一下“焊接钢管的规格以以及壁厚”的应用场景。为了让大家更好地理解这个问题，我将相关资料进行了分类，现在就让一起来探究吧。

文章目录列表:

1.焊接钢管的标准壁厚是怎样的？
2.焊接钢管壁的厚度对照表是什么？
3.GB/T焊接钢管尺寸以以及单位长度重量中外径20管壁厚是多少？
4.国标钢管的标准壁厚是多少

焊接钢管的标准壁厚是怎样的？

DN（公称通径）250一般是行业所说的273，焊接钢管（螺旋钢管）厚度一般在6-8mm之间较为常见。

扩展资料：

国标焊接钢管执行的标准为国标，主要的标准有GB/T3091-1993（低压流体输送用镀锌焊接钢管），GB/T9711-2008，一般低压流体输送，用螺旋缝埋弧焊钢管SY5037-2000。

作液体输送用：给水、排水。作气体输送用：煤气、蒸气、液化石油气。作结构用：作打桩管、作桥梁；码头、道路、建筑结构用管等。

国标焊接钢管主要使用的材质Q235A，Q235B、Q235C、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。

国标焊接钢管焊缝的不同可以分为螺旋国标焊接钢管和直缝国标国标焊接钢管。

国标焊接钢管

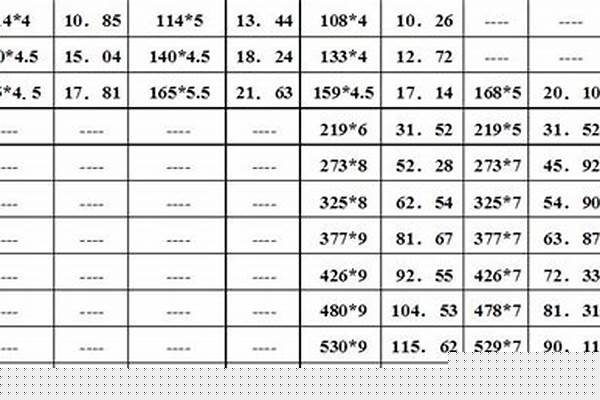

焊接钢管壁的厚度对照表是什么？

DN400的壁厚GB/T 21835-2008《焊接钢管尺寸以以及单位长度重量 》的规定，DN400的壁厚有：2.6、2.8、2.9、3.1、3.2、3.4、3.6、3.8、4.0、4.37、4.5、4.78、5.0、5.16、5.4、5.56、5.6、6.02、6.3、6.35、7.0、7.92、8.0、8.74、8.8、9.53、10.0、10.31、11.0、11.91、12.5、12.7、14.2、15.05、16.0、16.66、17.5、19.05、20.0、20.62、22.2、23.83、25.0、26.19、28.0、28.58、30.0。

公称直径DN代表公称直径。管子的直径可分为外径、内径、公称直径。如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

GB/T焊接钢管尺寸以以及单位长度重量中外径20管壁厚是多少？

国标焊管以以及镀锌管规格重量表(按GB/T3091—2001标准执行)\0d\\0d\规格外径mm壁厚mm最小壁厚mm焊管（6米定尺）镀锌管(6米定尺） \0d\米重kg根重kg米重kg根重kg \0d\公称内径英寸 \0d\DN151/221.32.82.451.287.681.3578.14 \0d\DN203/426.92.82.451.669.961.7610.56 \0d\DN25133.73.22.82.4114.462.55415.32 \0d\DN321.2542.43.53.063.3620.163.5621.36 \0d\DN401.548.33.53.063.8723.224.1024.60 \0d\DN50260.33.83.3255.2931.745.60733.64 \0d\DN652.576.14.03.57.1142.667.53645.21 \0d\DN80388.94.0 8.3850.288.8853.28 \0d\DN1004114.34.0 10.8865.2811.5369.18 \0d\DN12551404.5 15.0490.2415.94298.65 \0d\DN1506168.34.5 18.18109.0819.27115.62 \0d\DN2008219.1 6.0\0d\（焊管）\0d\ 31.53189.18 \0d\DN2008219.1 6.5\0d\（热镀锌） 36.12216.72 \0d\\0d\镀锌钢管常用规格\0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\0d\MMMMMM普通钢管加厚钢管\0d\610.021.0641.059\0d\813.52.751.0561.046\0d\1017.03.501.0561.046\0d\1521.33.151.0471.039\0d\2026.83.401.0461.039\0d\2533.54.251.0391.032\0d\3242.35.151.0391.032\0d\4048.04.001.0361.030\0d\5060.05.001.0361.028\0d\6575.55.251.0341.028\0d\8088.54.251.0321.027\0d\100114.07.001.0321.026\0d\125140.07.501.0281.023\0d\150165.07.501.0281.023\0d\说明：W=C*[0.02466*(D-S)*S] \0d\ W--镀锌管每米重量：kg/m\0d\ C--镀锌管比黑铁管增加的重量系数\0d\ D--黑铁管的外径\0d\ S--黑铁管的壁厚\0d\\0d\W=0.02466*S*(公称外径-S)\0d\镀锌钢管每米重量=0.02466壁厚（外径-壁厚）X1.06\0d\镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3\0d\\0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 尺寸单位取米（M）,则计算的重量结果为公斤（Kg） \0d\钢的密度为： 7.85g/cm3 \0d\钢材理论重量计算 \0d\钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为： \0d\W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 \0d\各种钢材理论重量计算公式如下： \0d\名称（单位） \0d\计算公式 符号使用性能 计算举例 \0d\圆钢 盘条（kg/m） \0d\W= 0.006165 ×d×d \0d\d = 直径mm \0d\直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \0d\螺纹钢（kg/m） \0d\W= 0.00617 ×d×d \0d\d= 断面直径mm \0d\断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \0d\方钢（kg/m） \0d\W= 0.00785 ×a ×a \0d\a= 边宽mm \0d\边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \0d\扁钢 \0d\（kg/m） \0d\W= 0.00785 ×b ×d \0d\b= 边宽mm \0d\d= 厚mm \0d\边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \0d\六角钢 \0d\（kg/m） \0d\W= 0.006798 ×s×s \0d\s= 对边距离mm \0d\对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg \0d\八角钢 \0d\（kg/m） \0d\W= 0.0065 ×s ×s \0d\s= 对边距离mm \0d\对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \0d\等边角钢 \0d\（kg/m） \0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \0d\b= 边宽 \0d\d= 边厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \0d\不等边角钢 \0d\（kg/m） \0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \0d\B= 长边宽 \0d\b= 短边宽 \0d\d= 边厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\0d\槽钢 \0d\（kg/m） \0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿长 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \0d\工字钢（kg/m） \0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿长 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \0d\钢板（kg/m2） \0d\W= 7.85 ×d \0d\d= 厚 \0d\厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \0d\钢管（包括无缝钢管以以及焊接钢管（kg/m） \0d\W= 0.02466 ×S （D _ S ） \0d\D= 外径 \0d\S= 壁厚 \0d\外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

国标钢管的标准壁厚是多少

GB/T焊接钢管尺寸以以及单位长度重量中外径20管壁厚是：

GB/T14976 输送流体用不锈钢无缝钢管 D21*2.5 1.14Kg/m

GB12771 输送流体用不锈钢焊接钢管 D21*2.5 1.14Kg/m

GB/T8163 输送流体用无缝钢管（20号刚） D21*2.5 1.14Kg/m

GB/T3091 低压流体输送用焊接钢管（Q235B) D21.3*2.8 1.28Kg/m

GB/T3091 低压流体输送用镀锌焊接钢管（Q235B) D21.3*2.8 1.34Kg/m

焊接国家标准：

TSG Z6002-2010《特种设备焊接操作人员考核细则》、GB/T985.1-2008《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》、GB/T985.2-2008《埋弧焊的推荐坡口》、NB/T47014-2011《承压设备焊接工艺评定》、NB/T47015-2011《压力容器焊接规程》、NB/T47016-2011《承压设备产品焊接试件的力学性能检验》

国标50mm钢管壁厚是3mm。

国标焊接钢bai管执行的标准为国标，主要的标准有GB/T3091-1993（低压流体输送用镀锌焊接钢管），GB/T9711-2008，一般低压流体输送，用螺旋缝埋弧焊钢管SY5037-2000。

国标焊接钢管主要使用的材质Q235A，Q235B、Q235C、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。

扩展资料：

钢管具有空心截面，其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管;按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管;按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等;按生产工艺分为无缝钢管和焊接钢管，其中无缝钢管又分热轧和冷轧(拔)两种，焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。

钢管不仅用于输送流体和粉状固体、交换热能、制造机械零件和容器，它还是一种经济钢材。用钢管制造建筑结构网架、支柱和机械支架，可以减 轻重量，节省金属20～40%，而且可实现工厂化机械化施工。用钢管制造公路桥梁不但可节省钢材、简化施工，而且可大大减少涂保护层的面积，节约投资和维护费用。

百度百科-钢管
