今天，我将与大家共同探讨jdg是什么管材/a的今日更新，希望我的介绍能为有需要的朋友提供一些参考和建议。

文章目录列表:

1.什么是JDG镀锌线管？
2.KBG与JDG管的区别是什么？
3.电气图纸中的JDG代表什么意思
4.什么是KBG管、JDG管，有什么区别呢?
5.jdg管是什么管

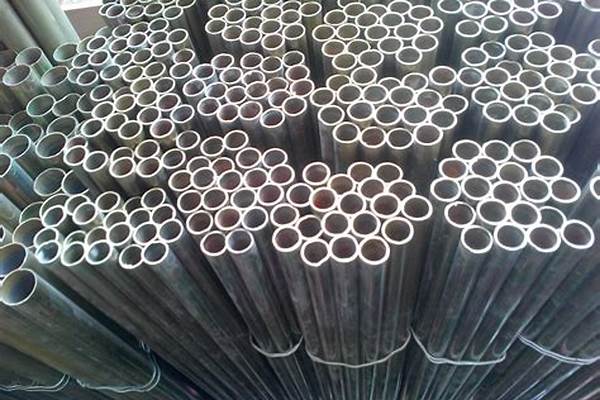

什么是JDG镀锌线管？

JDG管是一种用于保护电线用的。它的连接方式是“套接紧定式”。如果没有JDG管保护，电线容易被异物碰伤，会使导电部分暴露出来。如果在与导体接触很容易发生漏电事故，没有保护的电线，老化程度加快，使用寿命很短。

JDG管的标准：

JDG管的厚度 除了16 的管壁厚为1.5 mm以外，其余全部为1.6mm厚。

JDG 管的规格外经有：16mm、20mm、25mm、32mm、40mm、50mm。

JDG 管壁厚允许偏差均为正负0.15mm

JDG 管长度允许偏差均为正负5.0mm

JDG管的规范：

1.JDG管的规格尺寸应符合设计要求，表面要附有明显不脱落的产品详细标识。

2.JDG管金属内外壁的镀层应均匀完好无剥落、生锈、腐蚀等现象。

3.它的连接直通及其他的金属附件内外壁表面应光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。

4.管材连接直通及其他的金属附件壁厚均匀管口边缘应平整光滑。

5.管材的壁厚、内外直径需均匀无偏差。

KBG与JDG管的区别是什么？

JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管。

jdg管的价格受外径和厚度的影响，也受原材料成本的影响，以下给大家列举常用的几种型号价格。

jdg管规格分别有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；厚度从0.6mm至1.6mm，具体的使用场景，需要根据不同的要求而定。

以下分别是各个规格的部分价格：（仅供参考）

jdg20管，壁厚1.0mm，3米/条，5.70/条。

jdg20管，壁厚1.2mm，3米/条，7.70/条

jdg25管，壁厚1.0mm，3米/条，7.70/条

jdg25管，壁厚1.2mm，3米/条，10.20/条

jdg32管，壁厚1.0mm，3米/条，10.5/条

jdg32管，壁厚1.5mm，3米/条，20.8/条

电气图纸中的JDG代表什么意思

JDG管

JD-紧定式G-钢管(套接紧定式镀锌钢导管、电气安装用钢性金属平

导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线 ，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

KBG管

K-扣压式B-薄壁G-钢管套接扣压式薄壁钢导管（KBG管）：KBG管是近年来开发用于低压布线工程绝缘电线保护管的，是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂的状况而研制，具有较好的技术经济性能。KBG管的推出是建筑电气线路敷设的一项重大革新。KBG管以其技术先进、结构合理、施工方便等特点，已广泛运用在全国各地的工程项目中，并得到一致的好评。

它们两者最大的不同就是连接方式不同，KBG管的连接方式是套接扣压式，JDG管连接方式是紧定式。

什么是KBG管、JDG管，有什么区别呢?

1.JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管。连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或**。

2.JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。由于JDG管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。

3.施工工艺：

（1） JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

（2） JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

（3） JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.

（4） JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。

（5） 套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。

（6） 管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。

（7） 配管完毕后，为防止异物进入管内，在端头应做好封堵。

（8） 在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。

（9） 待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。扫管完毕，封闭盒子口。

jdg管是什么管

KBG管与JDG管在咱们的日子中运用比较多的一款建筑材料，可以很好的保护好咱们的电线、电缆，跟着现在装饰房子越来越多，运用KBG管的数量也越来越多。最近有不少顾客在问KBG管与JDG管的区别是什么？咱们来看看下面的相关的介绍吧。

KBG管介绍：

现在KBG穿线管可以被应用于不是特别潮湿，其强酸强碱场所所使用，其产品的使用年限也可以达成50年以上，其在使用范围上也越来越广泛。

KBG管与一般的pvc穿线管相比，它可以应用于规范场合、公共或者其他场合当中，也不用采用暗敷处理，相比之处，KBG穿线管更加能够保护线路。

JDG管介绍：

JDG管又称紧定式镀锌钢导管。本实用新型是一种金属材料，是一种新型的电气线路保护导管，连接套管及其金属附件采用螺钉固定连接技术。

jdg管具有优异的防水、绝缘、拉伸、产品外观加入阻燃剂，以及抗紫外线和抗老化元件的抗扣型增强拉伸强度，不易断裂或变形。内部光洁的构造非常容易装线。

JDG管材较一般管件成本费上有所增加，因此在施工现场多部分多用以综合布线系统、消防安全走线等工程施工。JDG管是替代PVC管和SC管等各种传统式电缆线软管的替代品，是建筑电气行业选用新型材料、新技术应用的一项开创性创新。

JDG管标准规范:

JDG管产品系列依据国家行业标准《电气安装用导管特殊要求》,彻底依据GB/T14823.1-93和GB/T13381.1-92规范开展设计方案生产制造。

购置JDG管必须留意以下内容：

JDG管的断开须选用无齿锯或手锯断开，端口号应光洁，无毛边。

JDG管暗铺设时，其弯曲半径不可低于管直径的6倍，在混泥土平面图内，其弯曲半径不可低于管直径的10倍；JDG管明铺设时，其弯曲半径不可低于管直径的6倍。

当2个接线端子间只有一个弯折时，其弯曲半径不适合低于管直径的4倍。

JDG管暗敷时，支撑点间隔不超100mm，支撑点距弯管关键，接线端子及终端设备间隔应超过150mm，而低于300mm。

JDG管埋进墙面或混泥土内时管道与墙面或混泥土表层间距不可低于15mm

好了，今天关于jdg是什么管材/a就到这里了。希望大家对jdg是什么管材/a有更深入的了解，同时也希望这个话题jdg是什么管材/a的解答可以帮助到大家。
